Diagonalización cuántica basada en muestras agrupadas de un Hamiltoniano nuclear
Estimación de uso: 2.5 minutos en un procesador Heron (NOTA: Esto es solo una estimación. Tu tiempo de ejecución puede variar.)
Este notebook presenta la implementación en Python. La implementación en Fortran está en el directorio complementario de Fortran de este repositorio de documentación. La versión en Python añade un paso de recuperación de configuración autoconsistente, que el controlador de Fortran no realiza.
Resultados de aprendizaje
-
Aprende cómo un Hamiltoniano del modelo de capas nuclear, tabulado en una base de orbitales acoplada en , se convierte en un Hamiltoniano de qubits en el esquema , donde un qubit es un estado de una sola partícula.
-
Construye un ansatz de excitación fijo, no variacional, cuyos ángulos provienen de la teoría de perturbaciones de segundo orden, de modo que no hay bucle de optimización clásica.
-
Compara excitaciones de qubits y fermiónicas y mide cómo la elección afecta la profundidad de dos qubits del conjunto.
-
Ejecuta la recuperación de configuración autoconsistente con
qiskit-addon-sqdcuando las cantidades conservadas son números de nucleones, , y paridad en lugar de números de electrones y espín. -
Aplica un flujo de trabajo desde un problema de 24 qubits que puedes verificar exactamente hasta un problema de 40 qubits con casi dos millones de estados base, más allá de la capacidad de diagonalización exacta de este tutorial.
Requisitos previos
Antes de comenzar, revisa los siguientes temas:
-
Diagonalización cuántica basada en muestras y la referencia de la API del addon SQD.
-
Diagonalización cuántica basada en muestras de un Hamiltoniano químico, la contraparte de estructura electrónica de este tutorial.
-
Transpila con un target de backend y Introducción a las primitivas.
-
Segunda cuantización y el mapeo de Jordan-Wigner.
Contexto
El modelo de capas nuclear trata un núcleo como unos pocos nucleones de valencia moviéndose en un pequeño conjunto de orbitales de una sola partícula sobre un núcleo inerte, interactuando a través de una fuerza empírica de dos cuerpos ajustada a espectros medidos. Se utiliza ampliamente en la estructura nuclear de baja energía. Su costo computacional es combinatorio: la base es cada forma de distribuir los protones y neutrones de valencia sobre los estados disponibles, y este crecimiento limita los espacios modelo accesibles a la diagonalización exacta.
La diagonalización cuántica basada en muestras agrupadas (pooled SQD) [1] divide ese problema en dos. Un circuito cuántico se usa solo para proponer qué estados base importan. Se mide en la base computacional, y cada cadena de bits medida nombra un determinante de Slater. El Hamiltoniano se construye y diagonaliza luego clásicamente en el espacio generado por esos determinantes. Debido a que el paso clásico es una diagonalización exacta dentro de un subespacio, devuelve una cota superior variacional de la energía verdadera del estado fundamental, y la cota solo puede disminuir a medida que se añaden determinantes.
Esta división del trabajo hace que el método sea tolerante al ruido, con una limitación importante. El ruido cambia qué determinantes propone el circuito. No entra en el Hamiltoniano clásico, por lo que no puede mover el autovalor de un subespacio dado: un disparo que viola una cantidad conservada se descarta o se repara, y un disparo que sobrevive es un vector base legítimo sin importar cómo se produjo. Por lo tanto, el ruido cuesta calidad de subespacio, no corrección, y el número que reportas es una cota superior de cualquier manera.
La estructura nuclear proporciona varios números cuánticos exactos para filtrar las muestras. Un determinante físico debe tener el número correcto de protones de valencia y el número correcto de neutrones de valencia, la proyección correcta del momento angular total , y la paridad correcta. Cada uno se puede verificar con una prueba entera sobre una cadena de bits. La fracción de muestras rechazadas depende de la restricción y del espacio modelo.
Cada qubit es un estado de una sola partícula del esquema , y significa ocupado. El registro utiliza un orden fijo: primero protones, luego neutrones; dentro de cada especie, orbitales en el orden del archivo; dentro de un orbital, descendente. Las dos mitades de una cadena de bits son por lo tanto la configuración de protones y la configuración de neutrones. Esta es la bipartición esperada por las herramientas de posprocesamiento de pooled SQD.
El flujo de trabajo
Dos etapas del diagrama manejan las simetrías nucleares.
La reparación y la post-selección manejan las muestras afectadas por el ruido del hardware. Los dos números de nucleones de media-registro
son pesos de Hamming, por lo que qiskit-addon-sqd los maneja directamente: recover_configurations repara una
cadena de bits rota invirtiendo los bits menos consistentes con la estimación actual de las ocupaciones
orbitales promedio, en lugar de descartar el disparo.
El subespacio de productos introduce . Debido a que acopla las dos mitades, no es una propiedad de ninguna de las dos por separado, por lo que no debe usarse para filtrar disparos completos: una cadena de bits cuya mitad de protones y mitad de neutrones son ambas válidas sigue contribuyendo con dos semiconfiguraciones válidas incluso cuando su total es incorrecto. El subespacio está por lo tanto generado por cada producto de una configuración de protones muestreada con una configuración de neutrones muestreada, manteniendo los productos que caen en el sector objetivo de y paridad. Esta es la construcción del subespacio de pooled SQD, y significa que unos pocos miles de cadenas de bits pueden generar un subespacio mucho más grande que el número de muestras.
Dos ecuaciones fundamentales
El Hamiltoniano del modelo de capas es un término de un cuerpo más una interacción de dos cuerpos,
donde etiquetan los estados del esquema y para un protón, para un neutrón. Las interacciones empíricas como USDA [2] y GXPF1 [3] se tabulan no en el esquema sino en la base acoplada en , como elementos de matriz entre estados de dos cuerpos antisimetrizados normalizados de orbitales . Recuperar el elemento del esquema es un reacoplamiento de Clebsch-Gordan,
con los factores deshaciendo la convención de normalización de los estados tabulados. Todo lo demás en este tutorial se construye sobre estas dos ecuaciones.
Las tres ejecuciones
| Núcleo | Capa | Qubits | Base permitida por simetría | ¿Verificable exactamente? | |
|---|---|---|---|---|---|
| Pequeña escala | (2p + 2n) | 24 | 640 | Sí | |
| Gran escala | (2p + 2n) | 40 | 4,000 | Sí | |

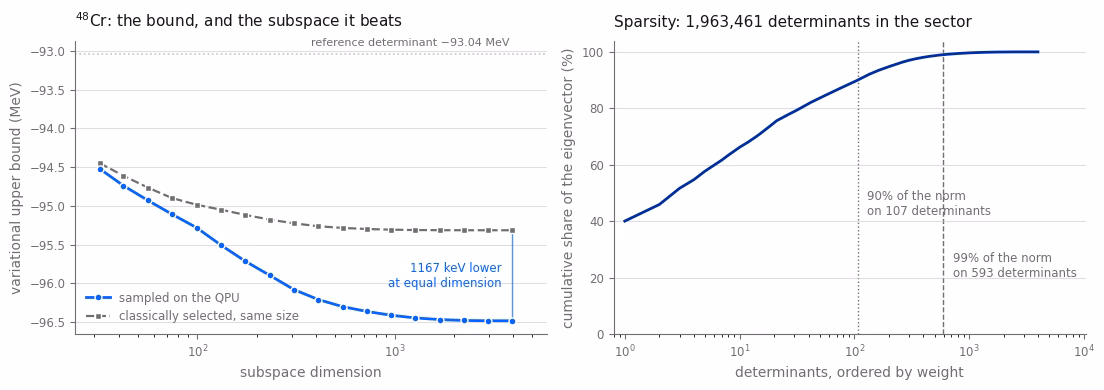

| Gran escala | (4p + 4n) | 40 | 1,963,461 | No |
La ejecución a pequeña escala es el recorrido guiado. Ambas ejecuciones a gran escala utilizan un registro de 40 qubits: la primera es todavía lo suficientemente pequeña para diagonalizar exactamente en una laptop, para que puedas comparar el resultado del hardware con una referencia exacta. La segunda excede la capacidad de diagonalización exacta de este tutorial.
Cada ejecución aquí se realiza en una QPU. Esa es una elección hecha para este tutorial y no un requisito del método: las tres ejecuciones comparten un backend y un presupuesto de puertas para que puedas comparar su rendimiento en diferentes tamaños de problema.
Requisitos
Instala los siguientes paquetes antes de comenzar:
-
Qiskit SDK v2.0 o posterior (
pip install qiskit) -
qiskit-ibm-runtimev0.40 or later (pip install qiskit-ibm-runtime) -
Addon SQD v0.12 o posterior (
pip install qiskit-addon-sqd) -
NumPy, SciPy, y Matplotlib (
pip install numpy scipy matplotlib)
También necesitas una cuenta de IBM Quantum® con credenciales guardadas localmente, y acceso a una QPU con al menos 40 qubits.
No se necesita ningún paquete de simulador, y no hay archivos de datos que descargar. Los dos archivos de interacción que usa este tutorial están incorporados en la siguiente celda de configuración y se escriben en un directorio temporal cuando la ejecutas.
Configuración
Esta sección importa las herramientas y define las funciones auxiliares del modelo de capas que necesita el flujo de trabajo, en el orden en que el flujo de trabajo las usa. La física detrás de cada una se deriva en el Apéndice; los comentarios describen el papel de cada función en el flujo de trabajo.
Primero se descomprimen dos archivos de interacción. Ambos son conjuntos de parámetros publicados, incorporados aquí para que el
notebook sea autocontenido: usda.snt es el Hamiltoniano de capa de USDA [2] y
gxpf1.snt es el Hamiltoniano de capa de GXPF1 [3].
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy
from __future__ import annotations
import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path
import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from scipy.linalg import eigh
_USDA_SNT_GZ = (
"H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
"D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
"f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
"+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
"AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
"6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
"AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
"qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
"jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
"oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
"FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
"NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
"pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
"KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
"sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
"VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
"JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
"xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
"928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
"AAA="
)
_GXPF1_SNT_GZ = (
"H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
"ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
"H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
"f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
"dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
"HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
"SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
"Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
"qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
"WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
"mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
"KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
"UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
"0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
"zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
"+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
"z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
"OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
"xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
"r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
"bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
"vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
"bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
"RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
"oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
"a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
"FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
"k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
"llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
"LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
"0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
"6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
"y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
"s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
"Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
"PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
"fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
"W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
"KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
"EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
"lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
"bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
"b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
"bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
"ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
"UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
"5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)
DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
(DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))
if not (DATA / name).is_file():
raise RuntimeError(f"{name} did not unpack to {DATA}")
El espacio modelo y el registro de qubits
Un archivo .snt contiene el espacio modelo, las energías de una sola partícula, y los elementos de matriz
de dos cuerpos acoplados en . Para las interacciones dependientes de la masa utilizadas aquí, el tercer y cuarto campos del encabezado
de dos cuerpos especifican la masa de referencia
a la que se ajustó la interacción y el exponente de su dependencia de la masa. Ambos
archivos llevan el exponente , con para USDA y para GXPF1, por lo que
los elementos de matriz tabulados deben reescalarse por para el núcleo que se
está calculando [2], [3]. Las energías de una sola partícula no se reescalan. Omitir
este paso cambia la energía de correlación en unos pocos por ciento.
Las energías que siguen son energías de valencia, medidas desde el núcleo inerte; no son energías de separación experimentales.
@dataclass(frozen=True)
class Orbital:
idx: int
n: int
ell: int
j2: int
tz: int # j2 = 2j; tz = -1 proton, +1 neutron
@dataclass(frozen=True)
class SPState:
"""One m-scheme single-particle state, i.e. one qubit."""
orb: int
j2: int
mj2: int
tz: int
ell: int
spe: float # mj2 = 2 * m_j
@dataclass
class ModelSpace:
orbitals: list
spes: dict
tbmes: dict
core_z: int
core_n: int
mass_number: int
a_ref: int
mass_exponent: float
mass_factor: float
def read_snt(path, n_protons, n_neutrons):
"""Parse a .snt interaction file, applying its mass dependence for this nucleus.
The two-body header line is ``n_tbme method A_ref exponent``. When ``method`` is 1 the
tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
number of the whole nucleus -- the core plus the valence nucleons. A is derived from the
file's own core numbers rather than passed in, so it cannot silently disagree with the
valence counts the rest of the workflow uses. Single-particle energies are not rescaled.
"""
rows = [
ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
]
rows = iter([r for r in rows if r])
n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
orbitals = [
Orbital(*(int(x) for x in next(rows)[:5]))
for _ in range(n_p_orb + n_n_orb)
]
spes = {}
for _ in range(int(next(rows)[0])): # "i i <i|H(1b)|i>"
field = next(rows)
spes[int(field[0])] = float(field[2])
n_tbme, method, a_ref, exponent = next(rows)[:4]
n_tbme, method, a_ref, exponent = (
int(n_tbme),
int(method),
int(a_ref),
float(exponent),
)
mass_number = core_z + core_n + n_protons + n_neutrons
factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0
tbmes = {}
for _ in range(n_tbme): # "a b c d J value"
field = next(rows)
tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor
return ModelSpace(
orbitals,
spes,
tbmes,
core_z,
core_n,
mass_number,
a_ref,
exponent,
factor,
)
def m_scheme_states(ms):
"""The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
return [
SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
for tz in (-1, +1)
for o in ms.orbitals
if o.tz == tz
for m2 in range(o.j2, -o.j2 - 1, -2)
]
Reacoplamiento de Clebsch-Gordan
La ecuación (2) requiere coeficientes de Clebsch-Gordan para momentos angulares semienteros. Cada argumento se
pasa como el doble de su valor físico, por lo que se introduce como 5 y la aritmética se mantiene exacta.
Interaction.v_ms maneja las búsquedas de los elementos de matriz de interacción. Un archivo .snt almacena cada
elemento de matriz una vez, por lo que una búsqueda podría necesitar la fase antisimetrizada de intercambio de pares en cualquiera de
los dos lados, y el bra y el ket podrían almacenarse en cualquier orden.
@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
"""<j1 m1 j2 m2 | J M>. Every argument is twice its physical value."""
if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
return 0.0
if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
return 0.0
if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
return 0.0
f, half = factorial, lambda x: x // 2
prefactor = sqrt(
(J_2 + 1)
* f(half(j1_2 + j2_2 - J_2))
* f(half(j1_2 - j2_2 + J_2))
* f(half(-j1_2 + j2_2 + J_2))
/ f(half(j1_2 + j2_2 + J_2) + 1)
* f(half(J_2 + M_2))
* f(half(J_2 - M_2))
* f(half(j1_2 - m1_2))
* f(half(j1_2 + m1_2))
* f(half(j2_2 - m2_2))
* f(half(j2_2 + m2_2))
)
total = 0.0
for k in range(half(j1_2 + j2_2 - J_2) + 1):
d = [
half(j1_2 + j2_2 - J_2) - k,
half(j1_2 - m1_2) - k,
half(j2_2 + m2_2) - k,
half(J_2 - j2_2 + m1_2) + k,
half(J_2 - j1_2 - m2_2) + k,
]
if all(x >= 0 for x in d):
total += (-1) ** k / (
f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
)
return prefactor * total
class Interaction:
"""Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""
def __init__(self, model_space, sp):
self.ms, self.sp, self._cache = model_space, sp, {}
def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
"""<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
table = self.ms.tbmes
# |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
# dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
# the Hamiltonian then fails the rotational-invariance check in Step 1.
phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
for keys, phase in (
(((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
(((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
(((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
(((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
):
for key in keys:
value = table.get(key + (J,))
if value is not None:
return value * phase
return 0.0
def v_ms(self, p, q, r, s):
"""<pq||rs>, zero unless M_J and charge are conserved."""
cached = self._cache.get((p, q, r, s))
if cached is not None:
return cached
P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
value = 0.0
if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
M = P.mj2 + Q.mj2
# sqrt(1 + delta): undo the normalization of the tabulated pair states
c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
for J2 in range(
max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
2,
):
cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
continue
value += (
c12
* c34
* cg_bra
* cg_ket
* self._tbme(
P.orb,
Q.orb,
R.orb,
S.orb,
J2 // 2,
P.j2 + Q.j2,
R.j2 + S.j2,
)
)
self._cache[(p, q, r, s)] = value
return value
Elementos de matriz y la prueba de simetría
Un determinante es una tupla ordenada de índices de qubits ocupados. Dos determinantes que difieren en más de dos estados ocupados tienen un elemento de matriz nulo; de lo contrario, las reglas de Slater-Condon dan una breve suma sobre la interacción, multiplicada por un signo fermiónico que cuenta cuántos estados ocupados se encuentran entre los operadores en el ordenamiento fijo del registro.
symmetry_allowed es la prueba entera a la que se reducen los cuatro números cuánticos exactos. Se usa tanto
para filtrar muestras como para enumerar la base exacta en las ejecuciones lo suficientemente pequeñas para verificar.
def matrix_element(inter, det_a, det_b):
"""<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
set_a, set_b = set(det_a), set(det_b)
out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
if len(out_a) != len(out_b) or len(out_a) > 2:
return 0.0
if not out_a: # diagonal: one-body plus two-body
return sum(inter.sp[i].spe for i in det_a) + sum(
inter.v_ms(i, j, i, j)
for i, j in itertools.combinations(det_a, 2)
)
if len(out_a) == 1: # one state moves, p -> q
p, q = out_a[0], out_b[0]
crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
return (-1.0) ** crossings * sum(
inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
)
(p, r), (q, s) = out_a, out_b # two states move
crossings = sum(1 for k in set_a if p < k < r) + sum(
1 for k in set_b if q < k < s
)
return (-1.0) ** crossings * inter.v_ms(p, r, q, s)
def subspace_hamiltonian(inter, dets):
"""Dense real-symmetric H projected onto the span of `dets`."""
H = np.zeros((len(dets), len(dets)))
for a, det_a in enumerate(dets):
H[a, a] = matrix_element(inter, det_a, det_a)
for b in range(a + 1, len(dets)):
H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
return H
def ground_state(inter, dets):
"""Lowest eigenvalue and eigenvector of H over `dets`."""
values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
return values[0], vectors[:, 0]
def symmetry_allowed(
sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
"""The four exact shell-model quantum numbers, as integer tests on one determinant."""
n_p = sum(1 for i in det if sp[i].tz == -1)
return (
n_p == n_protons
and len(det) - n_p == n_neutrons
and sum(sp[i].mj2 for i in det) == mj2_target
and sum(sp[i].ell for i in det) % 2 == parity_target
)
def full_basis(sp, n_protons, n_neutrons, **targets):
"""Every symmetry-allowed determinant. Only tractable for small model spaces."""
protons = [i for i, s in enumerate(sp) if s.tz == -1]
neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
return [
p + n
for p in itertools.combinations(protons, n_protons)
for n in itertools.combinations(neutrons, n_neutrons)
if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
]
def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
"""How many determinants `full_basis` would return, without enumerating them.
A dynamic program over (occupied count, sum of 2*m_j, parity) per species. This stays
cheap when the basis itself is far too large to build, which is how the largest run below
can report the size of the space it is sampling from.
"""
def species(states, k):
table = {(0, 0, 0): 1}
for s in states:
for key, value in list(table.items()):
count, m_sum, parity = key
if count < k:
nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
table[nxt] = table.get(nxt, 0) + value
totals = {}
for (count, m_sum, parity), value in table.items():
if count == k:
totals[(m_sum, parity)] = (
totals.get((m_sum, parity), 0) + value
)
return totals
left = species([s for s in sp if s.tz == -1], n_protons)
right = species([s for s in sp if s.tz == +1], n_neutrons)
return sum(
a * b
for (mp, pp), a in left.items()
for (mn, pn), b in right.items()
if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
)
El determinante de referencia
El ansatz se construye sobre un único determinante, por lo que ese determinante debería ser el mejor disponible. Llenar las energías de una sola partícula más bajas ignora la interacción de dos cuerpos. En estos espacios modelo, esa elección da una energía de 1–2 MeV por encima del determinante de menor energía.
Restringir a llenados formados por pares invertidos en el tiempo fuerza exactamente y deja solo candidatos por especie (unos pocos miles como máximo), por lo que el mejor se puede encontrar buscando entre todos ellos en la diagonal completa . Los empates van a los pares más fuertemente alineados, donde la fuerza de apareamiento es más fuerte. En cada caso de este tutorial que se puede verificar contra una enumeración completa, la búsqueda devuelve el determinante de diagonal más baja global, que también es el componente individual más grande del estado fundamental exacto.
def reference_determinant(sp, inter, n_protons, n_neutrons):
"""Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
if n_protons % 2 or n_neutrons % 2:
raise ValueError(
"an odd valence count has no time-reversed paired reference at M_J = 0"
)
def species_pairs(tz):
return [
(
q,
next(
p
for p, t in enumerate(sp)
if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
),
)
for q, s in enumerate(sp)
if s.tz == tz and s.mj2 > 0
]
best = None
for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
protons = tuple(q for pair in chosen_p for q in pair)
for chosen_n in itertools.combinations(
species_pairs(+1), n_neutrons // 2
):
det = tuple(
sorted(protons + tuple(q for pair in chosen_n for q in pair))
)
# break ties toward the most aligned pairs, where J = 0 pairing is strongest
score = (
matrix_element(inter, det, det),
-sum(abs(sp[q].mj2) for q in det),
)
if best is None or score < best[0]:
best = (score, det)
return best[1]
El conjunto de excitaciones y su clasificación perturbativa
La correlación es transportada por excitaciones de dos partículas-dos huecos () desde la referencia. Dos reglas de selección reducen el conjunto antes de construir cualquier circuito: una excitación debe conservar , y el par de huecos y el par de partículas deben poder acoplarse a un total común, lo cual es una desigualdad triangular.
Las excitaciones restantes se clasifican según la puntuación de segundo orden de Epstein-Nesbet de la interacción de configuración seleccionada [4],
que estima cuánta energía de correlación aporta cada excitación. Los mismos dos números fijan el ángulo del circuito: con , la amplitud de primer orden es . El Apéndice explica por qué la amplitud de primer orden es la elección utilizada en este tutorial en lugar del ángulo exacto de dos niveles.
def excitation_pool(sp, occ):
"""2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
virtuals = {
tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
for tz in (-1, +1)
}
pool = [
(h1, h2, v1, v2)
for tz in (-1, +1)
for h1, h2 in itertools.combinations(holes[tz], 2)
for v1, v2 in itertools.combinations(virtuals[tz], 2)
]
pool += [
(h1, h2, v1, v2)
for h1 in holes[-1]
for h2 in holes[+1]
for v1 in virtuals[-1]
for v2 in virtuals[+1]
]
return pool
def conserves_symmetry(sp, op):
"""Keeps M_J, and the hole and particle pairs share a reachable total J."""
h1, h2, v1, v2 = op
if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
return False
return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
)
def en_denominator(inter, occ, holes, virtuals, floor=0.1):
"""Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
gap = sum(inter.sp[h].spe for h in holes) - sum(
inter.sp[v].spe for v in virtuals
)
for k in occ:
if k in holes:
continue
gap += sum(inter.v_ms(h, k, h, k) for h in holes)
gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)
def rank_pool(inter, occ, pool):
"""Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
ranked = []
for op in pool:
h1, h2, v1, v2 = op
coupling = inter.v_ms(v1, v2, h1, h2)
gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
ranked.sort(key=lambda row: (-row[0], row[1])) # deterministic on ties
return [
(op, coupling, amplitude) for _, op, coupling, amplitude in ranked
]
Bloques de excitación de qubits
Bajo el mapeo de Jordan-Wigner, un operador de excitación que conserva el número de partículas se convierte en una suma de ocho cadenas de Pauli, cada una llevando una cadena de operadores entre los índices más externos. Las cadenas de imponen la antisimetría fermiónica, y son costosas: una excitación protón-neutrón abarca el límite entre las dos mitades del registro e incluye una cadena de paridad a través de ese límite.
Eliminar las cadenas de da el operador de excitación de qubit de Yordanov et al. [5]. El estado preparado por este operador tiene amplitudes diferentes, pero conecta exactamente los mismos pares de determinantes, por lo que el conjunto de determinantes que el circuito puede alcanzar no cambia. Pooled SQD utiliza estos determinantes para la diagonalización clásica. El Paso 2 compara el soporte de las dos construcciones y mide sus costos de hardware.
Construir la forma de Pauli a partir de , con la
cadena de opcional, mantiene las dos construcciones separadas por una sola bandera. Los ocho términos de un generador
conmutan, por lo que un único paso de PauliEvolutionGate es la exponencial exacta en lugar de una aproximación
de Trotter a la misma.
def _ladder(num_qubits, q, dagger, parity):
"""Pauli form of a_q or a_q^dagger. `parity` toggles the Jordan-Wigner Z string."""
prefix = (
["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
)
x_part, y_part = list(prefix), list(prefix)
x_part[q], y_part[q] = "X", "Y"
return SparsePauliOp(
["".join(reversed(x_part)), "".join(reversed(y_part))],
coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
)
def excitation_generator(num_qubits, op, parity=False):
"""Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
h1, h2, v1, v2 = op
T = SparsePauliOp("I" * num_qubits)
for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
return (1j * (T - T.adjoint())).simplify()
def excitation_block(op, theta, parity=False):
"""(window, circuit) for one excitation.
A qubit excitation touches only its four qubits. A fermionic excitation also carries Z
operators on every qubit between the outermost indices, so its window is the whole span --
which is exactly where its extra cost comes from.
"""
window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
local = tuple(window.index(i) for i in op)
generator = excitation_generator(len(window), local, parity=parity)
return window, PauliEvolutionGate(generator, time=theta).definition
def excitation_ansatz(
num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
"""X gates for the reference determinant, then one evolution block per excitation."""
qc = QuantumCircuit(num_qubits)
for q in occ:
qc.x(q)
for op, theta in zip(operators, amplitudes):
if abs(theta) < 1e-12:
continue
window, block = excitation_block(op, theta, parity=parity)
qc.compose(block, qubits=window, inplace=True)
if measure:
qc.measure_all()
return qc
El presupuesto de profundidad y el conjunto de circuitos
Un único circuito profundo que contenga todas las excitaciones clasificadas puede superar el tiempo de coherencia del hardware. Distribuir el conjunto en un ensemble de circuitos poco profundos y agrupar sus disparos en un solo conjunto de determinantes convierte el Paso 2 en un problema de empaquetado: cada excitación tiene un costo medido, cada circuito tiene un presupuesto, y la pregunta es cuánto del conjunto clasificado cabe.
El presupuesto se mide en profundidad de dos qubits (capas de puertas de dos qubits en el camino crítico) en lugar de un conteo bruto de puertas, porque la profundidad determina la duración del circuito y, por lo tanto, cuánta coherencia del dispositivo consume. El conteo total se reporta junto con él, ya que es el mejor indicador del error de puerta acumulado; los dos responden preguntas diferentes y ninguno sustituye al otro.
Ambas cantidades se extraen por aridad: una instrucción que actúa exactamente sobre dos qubits, sea cual sea el nombre que el backend le dé a su puerta de entrelazamiento. Comparar por nombres de puerta en su lugar podría devolver cero para un conjunto de base desconocido, colocando incorrectamente todo el conjunto en un circuito sin exceder el presupuesto calculado.
Llenar el circuito que esté actualmente más vacío, en orden de clasificación, mantiene a todos los circuitos cerca del presupuesto. Los costos se miden en el target del backend real, una excitación a la vez, porque un costo leído de un circuito abstracto no es el costo que produce el transpilador.
DIRECTIVES = ("barrier", "delay")
def is_two_qubit(instruction):
"""True for an operation on exactly two qubits, excluding directives.
Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
something newer tomorrow. A gate-name allow-list silently returns zero on anything it has
not heard of, which would collapse the whole pool into one circuit and pass every budget
check. Barriers are excluded because a barrier spanning two qubits is not a gate.
"""
return (
len(instruction.qubits) == 2
and instruction.operation.name not in DIRECTIVES
)
def two_qubit_count(qc):
"""How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
return sum(1 for instruction in qc.data if is_two_qubit(instruction))
def two_qubit_depth(qc):
"""Layers of two-qubit gates on the critical path: the duration and decoherence proxy.
This is what the budget is measured in. Two gates on disjoint qubit pairs run in the same
layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
spends -- while the count above tracks how much gate error it accumulates. Both are
reported; only depth is budgeted.
"""
return qc.depth(filter_function=is_two_qubit)
def excitation_costs(num_qubits, ranked, pm, parity=False):
"""Transpiled two-qubit depth of each excitation on its own."""
return [
two_qubit_depth(
pm.run(
excitation_ansatz(
num_qubits, (), [op], [amp], measure=False, parity=parity
)
)
)
for op, _, amp in ranked
]
def pack_ensemble(
num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
"""Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
for (op, _, amplitude), cost in zip(ranked, costs):
emptiest = min(range(n_circuits), key=lambda b: loads[b])
if loads[emptiest] + cost > budget:
break # every circuit is full
bins[emptiest].append((op, amplitude))
loads[emptiest] += cost
circuits = [
excitation_ansatz(
num_qubits,
occ,
[o for o, _ in b],
[a for _, a in b],
parity=parity,
)
for b in bins
]
return circuits, bins
def pack_to_budget(
num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
"""Pack, transpile, and shrink the target until the assembled circuits really fit.
Costs are measured one excitation at a time, but excitations that share qubits neither add
nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
not the sum of its measured parts. This loop closes that gap against the real transpiler,
and it runs entirely before any job is submitted -- a budget failure must never cost shots.
"""
target = budget
for attempt in range(attempts):
circuits, bins = pack_ensemble(
num_qubits, occ, ranked, costs, target, n_circuits, parity=False
)
isa = pm.run(circuits)
worst = max(two_qubit_depth(c) for c in isa)
if worst <= budget:
return circuits, bins, isa
target = max(min(costs), int(target * budget / worst * 0.95))
raise RuntimeError(
f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
"No QPU time was spent."
)
Posprocesamiento: reparar, recombinar, diagonalizar
Tres funciones auxiliares realizan el trabajo del Paso 4.
half_configurations divide cada fila muestreada en una mitad de protones y una mitad de neutrones, y conserva cada
mitad que tenga el número correcto de nucleones. Una fila con una mitad de protones válida contribuye con esa mitad incluso si su
mitad de neutrones tiene el número incorrecto de nucleones. Cada mitad lleva el peso total muestreado de las filas en las que apareció, lo cual
es lo que la clasifica si el subespacio necesita truncarse.
grow_subspace recombina las mitades en cada producto que cae en el sector objetivo de y paridad,
añadiendo al subespacio que se le da en lugar de reconstruirlo. Eso mantiene los subespacios sucesivos
anidados, lo cual es lo que hace que la secuencia de energía sea monótona no creciente en lugar de simplemente
fluctuar alrededor de una cota.
recovery_loop es la recuperación de configuración autoconsistente del artículo de pooled SQD
[1]: repara los dos números de nucleones de media-registro contra la estimación actual de
ocupación, recombina, diagonaliza, y toma la siguiente estimación de ocupación a partir del autovector.
Verifica cuidadosamente las convenciones de ordenamiento de bits para evitar resultados incorrectos. qiskit-addon-sqd escribe la columna 0 de su
matriz de cadenas de bits como el índice de qubit más alto, por lo que invertir una fila da la ocupación indexada por qubit;
su mitad "derecha" son los índices de qubit bajos, que corresponden al bloque de protones. Correspondientemente,
recover_configurations toma num_elec_a como el número de protones y las ocupaciones promedio ordenadas
(protons, neutrons) por índice de qubit. El addon asume que el bit se empareja con el bit ; en este
registro, el qubit de protón y el qubit de neutrón son el mismo estado , por lo que la
suposición es físicamente significativa aquí y no incidental.
def half_configurations(
bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
"""Split each row into proton and neutron halves, keeping each half on its own weight.
Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
occupation indexed by qubit.
"""
protons, neutrons = {}, {}
for row, weight in zip(
bitstring_matrix, np.asarray(probabilities, dtype=float)
):
occupied = np.flatnonzero(row[::-1])
p = tuple(int(i) for i in occupied if sp[i].tz == -1)
n = tuple(int(i) for i in occupied if sp[i].tz == +1)
if len(p) == n_protons:
protons[p] = protons.get(p, 0.0) + weight
if len(n) == n_neutrons:
neutrons[n] = neutrons.get(n, 0.0) + weight
return protons, neutrons
def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
"""Every (proton half) x (neutron half) product that lands in the target sector."""
return sorted(
d
for d in (
tuple(sorted(tuple(p) + tuple(n)))
for p in protons
for n in neutrons
)
if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
)
def grow_subspace(
sp,
kept_protons,
kept_neutrons,
offered_protons,
offered_neutrons,
n_protons,
n_neutrons,
max_dimension=None,
**targets,
):
"""Add as many offered halves as the dimension cap allows, never dropping a kept one."""
kept_p, kept_n = list(kept_protons), list(kept_neutrons)
new_p = [c for c in offered_protons if c not in set(kept_p)]
new_n = [c for c in offered_neutrons if c not in set(kept_n)]
if max_dimension is None:
kept_p, kept_n = kept_p + new_p, kept_n + new_n
return (
product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
),
kept_p,
kept_n,
)
basis = product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
)
step = max(1, (len(new_p) + len(new_n)) // 24)
taken_p = taken_n = 0
while taken_p < len(new_p) or taken_n < len(new_n):
try_p, try_n = (
min(taken_p + step, len(new_p)),
min(taken_n + step, len(new_n)),
)
candidate = product_subspace(
sp,
kept_p + new_p[:try_p],
kept_n + new_n[:try_n],
n_protons,
n_neutrons,
**targets,
)
if len(candidate) > max_dimension:
if step == 1:
break
step = max(1, step // 2)
continue
basis, taken_p, taken_n = candidate, try_p, try_n
return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]
def occupancies(sp, dets, vector):
"""Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
half = len(sp) // 2
occ = np.zeros(len(sp))
for weight, det in zip(np.abs(vector) ** 2, dets):
for q in det:
occ[q] += weight
return occ[:half], occ[half:]
def sample_occupancies(sp, bitstring_matrix, probabilities):
"""The same quantity estimated directly from sampled bitstrings."""
half = len(sp) // 2
weights = np.asarray(probabilities, dtype=float)
occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
axis=0
) / weights.sum()
return occ[:half], occ[half:]
def recovery_loop(
inter,
sp,
bitstring_matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
energy_tol=1e-4,
max_dimension=None,
seed=None,
**targets,
):
"""Self-consistent configuration recovery, diagonalizing in the product subspace.
`num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
addon's right/left bipartition of the bitstring matrix.
"""
half = len(sp) // 2
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
survivors, survivor_probs = postselect_by_hamming_right_and_left(
bitstring_matrix,
np.asarray(probabilities, dtype=float).copy(),
hamming_right=n_protons,
hamming_left=n_neutrons,
)
if len(survivors):
guess = sample_occupancies(sp, survivors, survivor_probs)
else: # nothing survived: start from the reference itself
guess = (
np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
np.array(
[1.0 if q + half in n_ref else 0.0 for q in range(half)]
),
)
weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
kept_p, kept_n = [p_ref], [n_ref]
history, best = [], None
for iteration in range(max_iterations):
# keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
recovered, recovered_probs = recover_configurations(
bitstring_matrix,
probabilities,
clipped,
n_protons,
n_neutrons,
rand_seed=None if seed is None else seed + iteration,
)
new_p, new_n = half_configurations(
recovered, recovered_probs, sp, n_protons, n_neutrons
)
for config, weight in new_p.items():
weights_p[config] = weights_p.get(config, 0.0) + weight
for config, weight in new_n.items():
weights_n[config] = weights_n.get(config, 0.0) + weight
def order(w):
return sorted(w, key=lambda c: (-w[c], c))
basis, kept_p, kept_n = grow_subspace(
sp,
kept_p,
kept_n,
order(weights_p),
order(weights_n),
n_protons,
n_neutrons,
max_dimension=max_dimension,
**targets,
)
energy, vector = ground_state(inter, basis)
history.append(
dict(
iteration=iteration + 1,
energy=energy,
dimension=len(basis),
protons=len(kept_p),
neutrons=len(kept_n),
recovered=len(recovered),
survivors=len(survivors),
)
)
print(
f" iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
)
if best is None or energy < best[0]:
best = (energy, basis, vector)
guess = occupancies(
sp, basis, vector
) # the self-consistent update
if (
len(history) > 1
and abs(history[-2]["energy"] - energy) < energy_tol
):
break
return dict(
energy=best[0], basis=best[1], vector=best[2], history=history
)
Backend, presupuesto, y parámetros de ejecución
Cada ejecución que sigue utiliza el mismo backend, los mismos pass managers, y el mismo presupuesto de profundidad, por lo que las tres son directamente comparables. El presupuesto las une: cada circuito en cada ensemble tiene que caber dentro de él, y decide cuánto de un conjunto se puede muestrear en absoluto.
Los valores aquí se eligieron midiendo el costo transpilado contra un target Heron. Con una profundidad de dos qubits de 300 y 16 circuitos, tanto los ensembles de 24 qubits como los de 40 qubits quedan muy por debajo de 100 microsegundos por circuito, frente a tiempos de coherencia de unos pocos cientos de microsegundos. Aumentar el presupuesto incluye más del conjunto pero aumenta la duración del circuito. Mide este compromiso para tu backend.
# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
operational=True, simulator=False, min_num_qubits=40
)
pass_manager = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
optimization_level=1, backend=backend, seed_transpiler=42
)
DEPTH_BUDGET = 300 # two-qubit depth per circuit
N_CIRCUITS = 16 # circuits per ensemble
SHOTS = 10_000 # shots per circuit
MAX_DIMENSION = 4_000 # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"] # initials of the title's content words
# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
name
for name in backend.target.operation_names
if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
raise RuntimeError(
f"{backend.name} exposes no two-qubit gate; pick another backend"
)
print(
f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)
ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total
Ejemplo de hardware a pequeña escala
Esta sección sigue el flujo de trabajo de cuatro pasos en una QPU, utilizando el mismo backend y el mismo presupuesto de puertas que las ejecuciones a gran escala. El problema más pequeño proporciona una referencia exacta para verificar el resultado.
El problema a pequeña escala es : dos protones de valencia y dos neutrones de valencia en la capa sobre un núcleo , con la interacción USDA [2]. Tres orbitales por especie dan 24 qubits, y la base completa permitida por simetría es de 640 determinantes, lo suficientemente pequeña para comparar las estimaciones de energía con la respuesta exacta.
Paso 1: Mapea entradas clásicas a un problema cuántico
Lee la interacción, construye el registro, y construye el determinante de referencia. La siguiente tabla muestra la información del registro del Contexto, leída directamente del archivo de interacción.
N_PROTONS, N_NEUTRONS = 2, 2
ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)
# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
raise ValueError(
"this workflow needs equal proton and neutron state counts"
)
SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
f"-> A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
f"{ms_sd.mass_factor:.6f}\n"
)
print(
f"{'orbital':>9} {'SPE (MeV)':>10} {'proton qubits':>14} {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
twin = next(
t
for t in ms_sd.orbitals
if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
)
qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
print(
f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9} {ms_sd.spes[o.idx]:>10.4f} "
f"{f'{qp[0]}-{qp[-1]}':>14} {f'{qn[0]}-{qn[-1]}':>15}"
)
print(f"\nreference determinant occupies qubits {occ_sd}")
print(
f" M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)
core Z=8 N=8 plus 2p + 2n valence -> A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886
orbital SPE (MeV) proton qubits neutron qubits
0d3/2 2.1117 0-3 12-15
0d5/2 -3.9257 4-9 16-21
1s1/2 -3.2079 10-11 22-23
reference determinant occupies qubits (4, 9, 16, 21)
M_J = 0, parity = +1, energy = -29.765549 MeV
Ejecuta dos verificaciones en el Hamiltoniano antes de continuar. Ambas son económicas y pueden revelar errores de reacoplamiento que un único cálculo de energía podría no detectar.
Un Hamiltoniano rotacionalmente invariante organiza sus autoestados en multipletes de , por lo que cada autovalor del sector también debe aparecer en el espectro a la misma energía. La brecha entre el estado fundamental y el estado más bajo que lleva es la energía de excitación , que se mide: MeV para [6]. Se espera que una interacción empírica de capa concuerde dentro de unos pocos cientos de keV.
basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)
# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
raise AssertionError(
f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
"M_J=2 eigenvalues appear in the M_J=0 spectrum"
)
print(
f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV (experiment: 1.634 MeV)\n"
)
print(f"reference determinant {E_REF_SD:11.6f} MeV")
print(
f"exact diagonalization {E_EXACT_SD:11.6f} MeV (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find {E_EXACT_SD - E_REF_SD:11.6f} MeV")
rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV (experiment: 1.634 MeV)
reference determinant -29.765549 MeV
exact diagonalization -40.472331 MeV (dimension 640)
correlation energy to find -10.706782 MeV
A continuación, construye el conjunto de operadores. Aplicar las dos reglas de selección da un resultado importante: para esta referencia, en este espacio modelo, no hay ninguna excitación simple permitida en absoluto.
La razón es específica y verificable. Una excitación conserva solo si el estado de partícula tiene el mismo que el hueco. La referencia ocupa los dos estados de mayor en el orbital más bajo ( de ), y ningún otro orbital de la capa alcanza , ya que se detiene en y en . Por lo tanto, ninguna excitación simple sobrevive, y la correlación es transportada enteramente por excitaciones . Esta es una propiedad de la referencia y de la capa, no una ley general; la siguiente celda la cuenta en lugar de asumirla.
raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)
singles_sd = [
(h, v)
for h in occ_sd
for v in range(len(sp_sd))
if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
(h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]
print(
f"1p1h: {len(singles_sd):4d} raw -> {len(singles_mj_sd):3d} conserve M_J"
)
print(
f"2p2h: {len(raw_pool_sd):4d} raw -> {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)
print(
f"{'rank':>4} {'holes':>9} {'particles':>11} {'<ref|H|a> (MeV)':>16} {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
print(
f"{r:>4} {f'{op[0]},{op[1]}':>9} {f'{op[2]},{op[3]}':>11} "
f"{coupling:>16.4f} {amplitude:>10.4f}"
)
# what is the best this ansatz could possibly do? Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
h1, h2, v1, v2 = op
reachable |= {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reachable
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
ceiling = product_subspace(
sp_sd,
{tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
{tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
N_PROTONS,
N_NEUTRONS,
)
print(
f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
f"{len(ceiling)} of {len(basis_exact_sd)}"
)
1p1h: 40 raw -> 0 conserve M_J
2p2h: 490 raw -> 78 conserve M_J and couple to a common J
rank holes particles <ref|H|a> (MeV) amplitude
1 4,9 0,3 -1.8714 0.1375
2 16,21 12,15 -1.8714 0.1375
3 4,21 3,12 1.6775 -0.1029
4 9,16 0,15 1.6775 -0.1029
5 4,9 10,11 -0.8728 0.1168
6 16,21 22,23 -0.8728 0.1168
7 4,21 3,17 1.0622 -0.0882
8 4,21 8,12 -1.0622 0.0882
the pool reaches 412 determinants, whose product subspace spans 640 of 640
Paso 2: Optimiza el problema para la ejecución en hardware cuántico
La transpilación revela el costo de hardware de las cadenas de de Jordan-Wigner y el ahorro de usar excitaciones de qubits. La primera celda mide ambas construcciones contra el target de backend real y verifica la afirmación, introducida en la Configuración, de que eliminar las cadenas de cambia las amplitudes pero no el conjunto de determinantes que el circuito puede alcanzar.
Compara dos consecuencias de esta sustitución. Una excitación de qubit cuesta lo mismo independientemente de la distancia entre sus índices, por lo que las excitaciones protón-neutrón, que abarcan el límite entre las dos mitades del registro y constituyen la mayor parte del conjunto, ya no tienen este costo adicional. Todo el conjunto entonces cabe dentro del presupuesto, lo que significa que el límite en el resultado es el muestreo en lugar de la profundidad del circuito.
# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude. Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
:3
]
if len(probes) < 2:
raise RuntimeError(
f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
)
print(
f"{'excitation':>16} {'span':>5} {'reachable determinants':>22} {'same as fermionic?':>19}"
)
for probe_op in probes:
probe_window = list(range(min(probe_op), max(probe_op) + 1))
probe_local = tuple(probe_window.index(i) for i in probe_op)
probe_occ = tuple(
probe_window.index(i) for i in occ_sd if i in probe_window
)
supports = {}
for parity in (True, False):
unitary = Operator(
excitation_ansatz(
len(probe_window),
probe_occ,
[probe_local],
[0.7],
measure=False,
parity=parity,
)
).data
supports[parity] = frozenset(
np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
)
if len(supports[True]) < 2:
raise AssertionError(
f"{probe_op}: the block did not move any amplitude, so this "
"comparison would be vacuous"
)
if supports[True] != supports[False]:
raise AssertionError(
f"{probe_op}: the two constructions reach different determinants"
)
print(
f"{str(probe_op):>16} {len(probe_window):>5} {len(supports[True]):>22} {'yes':>19}"
)
print(
"\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)
# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=True
)
def species(op):
return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"
print(
f"{'excitation':>10} {'count':>5} {'QEB 2q depth':>14} {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
q = [
c
for (op, _, _), c in zip(ranked_sd, cost_qeb)
if species(op) == group
]
j = [
c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
]
print(
f"{group:>10} {len(q):>5} {f'{min(q)}-{max(q)}':>14} {f'{min(j)}-{max(j)}':>19}"
)
print(
f"{'pool total':>10} {len(ranked_sd):>5} {sum(cost_qeb):>14} {sum(cost_jw):>19}"
)
print(
f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)
excitation span reachable determinants same as fermionic?
(4, 9, 5, 8) 6 2 yes
(16, 21, 17, 20) 6 2 yes
(4, 9, 6, 7) 6 2 yes
-> identical support; the amplitudes differ, and pooled SQD only consumes the support
excitation count QEB 2q depth fermionic 2q depth
same 26 40-48 48-144
pn 52 48-48 48-256
pool total 78 3728 9112
fermionic / qubit-excitation cost ratio: 2.44x
ensemble capacity: 16 circuits at two-qubit depth 300
circuits_sd, bins_sd, isa_sd = pack_to_budget(
len(sp_sd),
occ_sd,
ranked_sd,
cost_qeb,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)
print(
f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f" excitations per circuit {[len(b) for b in bins_sd]}")
print(f" two-qubit depth {[two_qubit_depth(c) for c in isa_sd]}")
print(f" two-qubit gates {[two_qubit_count(c) for c in isa_sd]}")
print(
f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
f"{worst_count_sd} two-qubit gates"
)
packed 78 of 78 excitations into 16 circuits
excitations per circuit [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
two-qubit depth [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
two-qubit gates [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]
worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates
Paso 3: Ejecuta usando primitivas de Qiskit
Envía un trabajo por problema, con todo el ensemble como una sola lista de circuitos. El twirling de puertas y de medición, y el desacoplamiento dinámico, están habilitados para reducir los efectos del ruido del hardware. Su beneficio depende del circuito y del backend.
Se imprime el ID de cada trabajo. Usa service.job("JOB_ID") para recuperar el trabajo completado y sus
resultados sin usar tiempo adicional de QPU.
def sample(isa_circuits, shots, tags):
"""Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = tags
sampler.options.twirling.enable_gates = True
sampler.options.twirling.enable_measure = True
sampler.options.dynamical_decoupling.enable = True
sampler.options.dynamical_decoupling.sequence_type = "XY4"
job = sampler.run(isa_circuits, shots=shots)
print(
f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
f"on {backend.name}"
)
return [pub.data.meas for pub in job.result()]
def pool_samples(bit_arrays, sp):
"""Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
matrices, weights, total = [], [], 0
for bit_array in bit_arrays:
matrix, probabilities = bit_array_to_arrays(bit_array)
matrices.append(matrix)
weights.append(probabilities * bit_array.num_shots)
total += bit_array.num_shots
counts = np.concatenate(weights)
matrix = np.vstack(matrices)
# the same bitstring can appear in more than one circuit; merge duplicate rows
unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
merged = np.zeros(len(unique))
np.add.at(merged, inverse.ravel(), counts)
return unique, merged / merged.sum(), total
bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)
survivors_sd, _ = postselect_by_hamming_right_and_left(
matrix_sd,
probs_sd.copy(),
hamming_right=N_PROTONS,
hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
probs_sd[
(matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
& (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
].sum()
)
reference_bits = "".join(
"1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots -> {len(matrix_sd):,} distinct bitstrings")
print(
f" {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f" {len(survivors_sd):,} distinct bitstrings do")
order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}} share")
for i in order[:4]:
bits = "".join("1" if b else "0" for b in matrix_sd[i])
tag = " <- reference determinant" if bits == reference_bits else ""
print(f"{bits[:half]} | {bits[half:]} {probs_sd[i]:6.2%}{tag}")
if len(survivors_sd) == 0:
raise RuntimeError(
"no shot carried the right nucleon numbers; check the backend and "
"the transpiled circuits before spending more QPU time"
)
job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 17,221 distinct bitstrings
31.5% of shots carry the right proton and neutron numbers
973 distinct bitstrings do
neutrons | protons share
001000010000 | 001000010000 20.08% <- reference determinant
000000010000 | 001000010000 2.25%
001000010000 | 001000000000 2.19%
001000010000 | 000000010000 1.93%
Paso 4: Post-procesar y devolver el resultado en el formato clásico deseado
Convierte las muestras cuánticas en una estimación de energía usando las restricciones de simetría nuclear descritas en la sección de Antecedentes.
La recuperación de configuración repara los dos números de nucleones. recover_configurations toma cada shot que
tiene un número incorrecto de protones o neutrones e invierte los bits menos consistentes con la
estimación actual de las ocupaciones orbitales promedio, en lugar de descartarlo. En la primera pasada, la
estimación de ocupación proviene de los shots que ya sobrevivieron; después proviene del
autovector del subespacio anterior, lo que hace que el procedimiento sea autoconsistente.
y la paridad se imponen en los productos recombinados, no en shots completos. Cada shot reparado aporta una mitad de protón y una mitad de neutrón, y el subespacio está generado por cada producto de una configuración de protón muestreada con una configuración de neutrón muestreada que llega a con la paridad correcta. Filtrar shots completos según el total en su lugar descartaría dos mitades buenas por un número cuántico que pertenece a su combinación.
Las cuatro comprobaciones de números cuánticos rechazan fracciones diferentes de muestras. Los dos números de nucleones explican la mayor parte del filtrado. La paridad se satisface automáticamente dentro de una única capa mayor: cada orbital tiene par y cada orbital tiene impar, de modo que una vez que los números de nucleones son correctos, la paridad no puede estar mal. La comprobación de paridad se conserva porque un espacio de modelo entre capas la convertiría en una restricción independiente. La comprobación de mantiene los productos en el sector de momento angular objetivo. El valor de tener cuatro números cuánticos exactos es que son baratos y exactos, no que cada uno sea un filtro grande.
Diagonalizar da una cota superior variacional. Debido a que el subespacio de cada iteración contiene al anterior, la secuencia de energías desciende de forma monótona, y cada elemento de ella es una cota superior rigurosa de la verdadera energía del estado fundamental, sin importar el ruido en las muestras que la produjeron.
result_sd = recovery_loop(
inter_sd,
sp_sd,
matrix_sd,
probs_sd,
occ_sd,
N_PROTONS,
N_NEUTRONS,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)
print(f"\nreference determinant {E_REF_SD:11.6f} MeV")
print(
f"pooled SQD upper bound {E_SQD_SD:11.6f} MeV "
f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")
energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
raise AssertionError(
"the subspaces are not nested; the bound should never rise"
)
if E_SQD_SD < E_EXACT_SD - 1e-7:
raise AssertionError(
f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
"a subspace bound cannot beat the full diagonalization"
)
iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
reference determinant -29.765549 MeV
pooled SQD upper bound -40.472331 MeV (subspace dimension 640 of 640)
exact diagonalization -40.472331 MeV
correlation energy recovered: 100.0%
Evalúa los resultados
Usa las siguientes comprobaciones para evaluar tus resultados en un backend de clase Heron con esta configuración:
-
La supervivencia de shots en los dos números de nucleones mide la fracción de shots con el número correcto de protones y neutrones. Puede disminuir a medida que crece el registro. Una tasa de supervivencia cercana a cero puede indicar un problema con la ejecución del circuito. Comprueba la profundidad ISA en el Paso 2 y la calibración del backend, no el post-procesamiento.
-
El bucle de recuperación debería imprimir una dimensión de subespacio que se mantiene constante o crece y una energía que se mantiene constante o disminuye con cada iteración. Si la iteración 1 ya alcanza
MAX_DIMENSION, el solucionador clásico, en lugar del muestreo, es la restricción vinculante. -
La fracción recuperada para debería ser alta, porque el techo del ansatz calculado en el Paso 1 es el espacio completo de 640 determinantes; esta ejecución es donde el muestreo, no la expresividad, es el único obstáculo.
-
Las dos aserciones en la celda anterior comprueban las cotas variacionales. Una cota que aumenta significa que los subespacios dejaron de estar anidados, y una cota por debajo de la energía exacta significa que algo está mal con el hamiltoniano, no con el hardware.
De forma contraintuitiva, un backend más ruidoso puede dar una cota ligeramente mejor que uno limpio, porque los errores producen medias configuraciones válidas que el circuito ideal nunca habría muestreado, y ampliar un subespacio variacional no puede aumentar su autovalor más bajo. La simulación con ruido puede demostrar el mismo efecto; este tutorial lo muestra con muestras de hardware.
# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"
def convergence_plot(
history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
"""Energy against subspace dimension, scaled to the data rather than to the full window.
A good run lands within a fraction of a percent of the exact answer, so an axis spanning
reference-to-exact would squash every point onto one line. The axis is therefore scaled to
the data (plus the exact line, when there is one), and the right-hand axis carries the
fraction of the correlation energy so the absolute and relative readings sit side by side.
"""
dimensions = [h["dimension"] for h in history]
energies = [h["energy"] for h in history]
fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
ax.plot(
dimensions,
energies,
"-o",
color=colour,
linewidth=2,
markersize=8,
markeredgecolor=SURFACE,
markeredgewidth=1.5,
zorder=3,
)
stacked = {}
for h in history:
# a converged loop repeats the same point; stack the labels so they do not overprint
key = (round(h["dimension"]), round(h["energy"], 9))
offset = 12 + 11 * stacked.get(key, 0)
stacked[key] = stacked.get(key, 0) + 1
ax.annotate(
str(h["iteration"]),
xy=(h["dimension"], h["energy"]),
xytext=(0, offset),
textcoords="offset points",
ha="center",
fontsize=8,
color=MUTED,
)
span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
x_left, x_right = (
min(dimensions) - 0.14 * span,
max(dimensions) + 0.40 * span,
)
ax.set_xlim(x_left, x_right)
floor = min(energies) if e_exact is None else min(min(energies), e_exact)
height = max(max(energies) - floor, 1e-3)
ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)
if e_exact is not None:
ax.axhline(
e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
)
label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
ax.annotate(
f"{label} {e_exact:.3f} MeV".replace("-", "\u2212"),
xy=(x_left, e_exact),
xytext=(3, 5),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=9,
)
# the reference determinant is far off this scale; state it rather than plotting it
ax.annotate(
f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
+ f" ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
"-", "\u2212"
),
xy=(x_right, max(energies) + 0.42 * height),
xytext=(-3, -12),
textcoords="offset points",
ha="right",
va="top",
color=MUTED,
fontsize=8.5,
)
if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
right = ax.twinx()
low, high = ax.get_ylim()
def to_percent(e):
return 100 * (e - e_ref) / (e_exact - e_ref)
right.set_ylim(to_percent(low), to_percent(high))
right.set_ylabel("correlation energy recovered (%)", color=MUTED)
right.tick_params(colors=MUTED)
for side in ("top", "left"):
right.spines[side].set_visible(False)
right.spines["right"].set_color(MUTED)
right.spines["bottom"].set_color(MUTED)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
return fig
convergence_plot(
result_sd["history"],
E_REF_SD,
E_EXACT_SD,
f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
full_dim=len(basis_exact_sd),
)
plt.show()
Ejemplo de hardware a gran escala
Escalar solo cambia las entradas, así que el siguiente paso es combinar las cuatro etapas en una función y ejecutarla dos veces, ambas en un registro de 40 qubits en la capa sobre un núcleo de con la interacción GXPF1 [3].
Las dos ejecuciones ilustran diferentes aspectos del escalado:
-
, con dos protones de valencia y dos neutrones de valencia, tiene una base de 4000 determinantes. El registro es de 40 qubits, pero el problema sigue siendo lo suficientemente pequeño para diagonalizarlo exactamente en un portátil, así que puedes comparar el resultado del hardware con una referencia exacta tras aumentar el tamaño del registro.
-
, con cuatro protones de valencia y cuatro neutrones de valencia, tiene 1 963 461 determinantes permitidos por simetría en los mismos 40 qubits. El solucionador denso del tutorial no puede diagonalizar ese espacio completo, así que la ejecución devuelve una cota superior rigurosa y el determinante de referencia que mejora.
Observa dos cantidades a lo largo de las dos ejecuciones. La fracción del conjunto que cabe dentro del presupuesto fijo de
puertas se reduce a medida que el conjunto crece, y pack_ensemble informa cuánto se incluye. El
subespacio deja de estar limitado por el muestreo y pasa a estar limitado por MAX_DIMENSION, la matriz más grande
que el solucionador clásico denso construye aquí. A esta escala, un cálculo de
producción usaría un solucionador de interacción de configuraciones seleccionadas (selected-CI).
Combina los pasos 1-4
La siguiente función llama a las mismas etapas que el recorrido guiado, en el mismo orden.
def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
"""The whole workflow for one nucleus. Returns a record of every stage."""
# -------------------------Step 1-------------------------
ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
sp = m_scheme_states(ms)
inter = Interaction(ms, sp)
if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
raise ValueError(
f"{name}: post-selection needs equal proton and neutron state counts"
)
reference = reference_determinant(sp, inter, n_protons, n_neutrons)
e_ref = matrix_element(inter, reference, reference)
raw = excitation_pool(sp, reference)
ranked = rank_pool(
inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
)
print(
f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
)
print(
f" 2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
f"reference energy {e_ref:.6f} MeV"
)
# -------------------------Step 2-------------------------
costs = excitation_costs(len(sp), ranked, costing_manager)
circuits, bins, isa = pack_to_budget(
len(sp),
reference,
ranked,
costs,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
packed = sum(len(b) for b in bins)
worst = max(two_qubit_depth(c) for c in isa)
worst_count = max(two_qubit_count(c) for c in isa)
print(
f" packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
f"{worst}, {worst_count} two-qubit gates"
)
# -------------------------Step 3-------------------------
# a unique tag per run, so the jobs are findable later
bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
matrix, probabilities, shots = pool_samples(bit_arrays, sp)
survival = float(
probabilities[
(matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
& (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
].sum()
)
print(
f" {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
f"{survival:.1%} of shots with the right nucleon numbers"
)
if survival == 0.0:
raise RuntimeError(
f"{name}: no shot carried the right nucleon numbers"
)
# -------------------------Step 4-------------------------
result = recovery_loop(
inter,
sp,
matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
energy = result["energy"]
full_dim = count_basis(sp, n_protons, n_neutrons) # cheap, even when huge
e_exact = None
if exact:
full = full_basis(sp, n_protons, n_neutrons)
if len(full) != full_dim:
raise AssertionError(
f"{name}: counted {full_dim} determinants but enumerated "
f"{len(full)}"
)
e_exact, _ = ground_state(inter, full)
print(f" reference {e_ref:11.6f} MeV pooled SQD {energy:11.6f} MeV")
if e_exact is not None:
print(
f" exact {e_exact:11.6f} MeV (dimension {full_dim}) -> "
f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
)
if energy < e_exact - 1e-7:
raise AssertionError(
f"{name}: pooled SQD bound is below the exact energy"
)
else:
print(
f" no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
)
print(
f" the bound captures {energy - e_ref:.6f} MeV of correlation energy"
)
print()
return dict(
name=name,
qubits=len(sp),
pool=len(ranked),
packed=packed,
two_qubit=worst,
two_qubit_gates=worst_count,
shots=shots,
distinct=len(matrix),
survival=survival,
dimension=len(result["basis"]),
full_dim=full_dim,
e_ref=e_ref,
e_sqd=energy,
e_exact=e_exact,
history=result["history"],
# the subspace and its eigenvector cannot be reconstructed from the summary --
# they depend on the sampled shots -- so keep them for the scaling analysis
interaction=inter,
states=sp,
reference=reference,
ranked=ranked,
basis=result["basis"],
vector=result["vector"],
)
pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}
small_scale = dict(
name="20Ne",
qubits=len(sp_sd),
pool=len(ranked_sd),
packed=PACKED_SD,
two_qubit=worst_sd,
two_qubit_gates=worst_count_sd,
shots=shots_sd,
distinct=len(matrix_sd),
survival=shot_survival_sd,
dimension=len(result_sd["basis"]),
full_dim=len(basis_exact_sd),
e_ref=E_REF_SD,
e_sqd=E_SQD_SD,
e_exact=E_EXACT_SD,
history=result_sd["history"],
interaction=inter_sd,
states=sp_sd,
reference=occ_sd,
ranked=ranked_sd,
basis=result_sd["basis"],
vector=result_sd["vector"],
)
: el mismo flujo de trabajo en un registro de 40 qubits
La capa sobre tiene cuatro orbitales por especie y 20 subestados magnéticos cada uno, por lo que el registro es de 40 qubits. Dos protones de valencia y dos neutrones de valencia forman , con 4000 determinantes permitidos por simetría — unas seis veces la base de , usando 40 qubits en lugar de 24.
Este es el mayor de los dos ejemplos que el notebook puede resolver de forma exacta, así que puedes comparar el resultado del hardware con una referencia exacta.
large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)
44Ti: 40 qubits, 2p + 2n, A = 44
2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
reference -44.309387 MeV pooled SQD -47.876666 MeV
exact -47.876666 MeV (dimension 4000) -> 100.0% of the correlation energy
: más allá de la capacidad de diagonalización exacta del tutorial
Añadir dos protones y dos neutrones usa el mismo registro de 40 qubits (4, 4 para
) y aumenta el tamaño de la base en un factor de aproximadamente 491, hasta 1 963 461 determinantes permitidos por simetría. Esa
matriz está muy por encima de cualquier cosa que este tutorial vaya a construir, así que exact=False: no hay una energía de referencia exacta,
solo la cota variacional y el determinante de referencia que mejora.
Dos cosas cambian a esta escala, y ambas son visibles en la salida impresa. El conjunto crece hasta varios
cientos de excitaciones permitidas, así que el presupuesto fijo de puertas ahora cubre una minoría de él en lugar de todo
él. Además, el subespacio producto que abarcan las muestras es mayor que MAX_DIMENSION, así que el solucionador denso
lo trunca según el peso muestreado. La cota sigue siendo rigurosa pero puede ser menos precisa que una cota
calculada a partir de todas las configuraciones muestreadas. Un cálculo de producción conservaría las muestras
y usaría un solucionador que soporte un subespacio mayor.
large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)
48Cr: 40 qubits, 4p + 4n, A = 48
2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
reference -93.041237 MeV pooled SQD -96.481598 MeV
no exact reference: the symmetry-allowed basis is 1,963,461 determinants
the bound captures -3.440361 MeV of correlation energy
Evalúa un resultado sin una referencia exacta
La ejecución de no tiene una referencia exacta dentro de este tutorial. Usa las muestras existentes para evaluar la convergencia y comparar con la línea base de selección clásica, sin tiempo adicional de QPU ni diagonalización del espacio completo.
¿Está convergido? Reordenar los determinantes retenidos según su peso en el autovector convergido
hace que los subespacios queden anidados, de modo que diagonalizar el bloque principal para una escalera de
traza el descenso de la cota a lo largo de dos décadas del tamaño del subespacio. Si todavía está cayendo de forma
pronunciada en el más grande, el límite de dimensión del solucionador clásico es la restricción vinculante y MAX_DIMENSION es el
parámetro a aumentar. Si se ha aplanado, añadir más de los determinantes retenidos ofrece poca mejora;
más progreso puede requerir muestrear configuraciones adicionales. El
hamiltoniano se construye una vez a tamaño completo y cada peldaño es un bloque principal de él, así que todo el
barrido cuesta una construcción de matriz en lugar de una por peldaño.
¿Cómo se compara el muestreo cuántico con la selección clásica? Compara con un subespacio del mismo tamaño elegido por el procedimiento de selección clásica: toma el conjunto clasificado por teoría de perturbaciones en orden de puntuación, haz crecer el subespacio producto hasta la misma dimensión y diagonaliza eso en su lugar. Ambas curvas son cotas superiores rigurosas del mismo hamiltoniano, así que la que quede más baja con igual dimensión escogió los mejores determinantes. Esta comparación decide si el muestreo de hardware mejora la estimación de energía en relación con esta línea base clásica.
Este subespacio no se selecciona para estados excitados. La recuperación de configuración dirige el subespacio usando ocupaciones del estado fundamental, así que los autovalores más altos están mucho más lejos de converger que el más bajo, y la primera energía de excitación resulta muy por encima del medido. Alcanzar estados excitados correctamente necesita un subespacio seleccionado para ellos.
def subspace_scaling(
inter, basis, vector, points=18, smallest=32, largest=None
):
"""Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.
Reordering the basis by descending weight in the converged eigenvector makes every subspace in
the ladder a subset of the next, so the energies fall monotonically and each one is a valid
variational bound. H is built once at full size; each rung is a principal block.
"""
order = np.argsort(-(np.abs(vector) ** 2))
ordered = [basis[i] for i in order]
weights = (np.abs(vector) ** 2)[order]
if (
largest is not None
): # cap the ladder so two subspaces end at a common dimension
ordered, weights = ordered[:largest], weights[:largest]
H = subspace_hamiltonian(inter, ordered)
dimensions = np.unique(
np.geomspace(smallest, len(ordered), points).astype(int)
)
rows = [
(
int(d),
float(
eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
),
)
for d in dimensions
]
return rows, np.cumsum(weights)
def classical_selection(
inter, sp, reference, ranked, target, n_protons, n_neutrons
):
"""The subspace classical perturbative ranking would pick, grown to `target` dimension.
Same product construction as the sampled subspace, and the same truncation discipline -- half
configurations are offered to `grow_subspace` in order of importance and it takes as many as
fit. The only difference from the sampled path is where the ordering comes from: PT2 score
here, measured sampling weight there. So the comparison isolates *which determinants got
chosen* and nothing else.
Truncating by any other rule would not be a fair baseline. Slicing an arbitrarily ordered
list, for instance, keeps determinants by accident rather than by importance and makes the
classical subspace look worse than classical selection really is.
"""
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
reached = {reference}
proton_order, neutron_order = [p_ref], [n_ref]
seen_p, seen_n = {p_ref}, {n_ref}
product_budget = 4 * target
for op, _, _ in ranked: # ranked is already in descending PT2 score
h1, h2, v1, v2 = op
fresh = {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reached
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
reached |= fresh
for det in fresh: # first appearance fixes a half's rank
half_p = tuple(i for i in det if sp[i].tz == -1)
half_n = tuple(i for i in det if sp[i].tz == +1)
if half_p not in seen_p:
seen_p.add(half_p)
proton_order.append(half_p)
if half_n not in seen_n:
seen_n.add(half_n)
neutron_order.append(half_n)
if len(proton_order) * len(neutron_order) > product_budget:
# Half-configuration products over-count the subspace, because only the
# symmetry-allowed ones survive `product_subspace`. Stopping on the product
# count alone can therefore leave the basis far short of `target`, so check
# the dimension actually realized and widen the budget if it falls short.
trial, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
if len(trial) >= target:
break
product_budget *= 2
basis, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
return basis
run = large_scale_unverified
if "basis" not in run:
raise RuntimeError(
"this cell needs the subspace and eigenvector that sqd_run now returns; "
"re-run the sqd_run definition and the 48Cr cell"
)
print(
f"{run['name']}: sweeping nested subspaces of the sampled basis "
f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
run["interaction"], run["basis"], run["vector"]
)
print(
f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
run["interaction"],
run["states"],
run["reference"],
run["ranked"],
run["dimension"],
4,
4,
)
# Both subspaces must be scored at the same dimension. Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
sampled_rows, _ = subspace_scaling(
run["interaction"], run["basis"], run["vector"], largest=common_dim
)
classical_rows, _ = subspace_scaling(
run["interaction"],
classical_basis,
ground_state(run["interaction"], classical_basis)[1],
largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
raise RuntimeError(
f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
f"classical {classical_rows[-1][0]}"
)
advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
count = int(np.searchsorted(cumulative, fraction) + 1)
print(
f" {fraction:.0%} of the eigenvector norm sits on {count} determinants "
f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
)
print(
f" bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
f"over the last doubling of dimension"
)
print(
f" sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
f"{classical_rows[-1][0]:,}"
)
print(
f" -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)
48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
bound still falling -15.6 keV over the last doubling of dimension
sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
-> the sampled subspace is 1167 keV lower
fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)
# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
[d for d, _ in sampled_rows],
[e for _, e in sampled_rows],
"-o",
color=SERIES,
linewidth=2,
markersize=5,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=4,
label="sampled on the QPU",
)
ax.plot(
[d for d, _ in classical_rows],
[e for _, e in classical_rows],
"--s",
color=MUTED,
linewidth=1.6,
markersize=4,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=3,
label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
xy=(sampled_rows[-1][0], run["e_ref"]),
xytext=(-2, 4),
textcoords="offset points",
ha="right",
va="bottom",
color=MUTED,
fontsize=8,
)
# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
[edge, edge],
[classical_rows[-1][1], sampled_rows[-1][1]],
"-",
color=SERIES,
linewidth=1.0,
alpha=0.7,
zorder=2,
)
ax.annotate(
f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
xytext=(-8, 0),
textcoords="offset points",
ha="right",
va="center",
color=SERIES,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
text.set_color(MUTED)
# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
count = int(np.searchsorted(cumulative, fraction) + 1)
ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
ax.annotate(
f"{fraction:.0%} of the norm\non {count} determinants",
xy=(count, label_y),
xytext=(7, 0),
textcoords="offset points",
ha="left",
va="center",
color=MUTED,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
f"Sparsity: {run['full_dim']:,} determinants in the sector",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
for ax in axes:
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
Compara las tres ejecuciones
Las energías absolutas no son comparables entre núcleos diferentes ni interacciones diferentes, así que céntrate en la fracción de energía de correlación recuperada a lo largo de las ejecuciones, donde hay una referencia exacta disponible. Compara también la profundidad del circuito y la fracción de shots descartados.
runs = [small_scale, large_scale_verified, large_scale_unverified]
print(
f"{'run':>6} {'qubits':>6} {'pool':>9} {'2q depth':>8} {'2q gates':>8} "
f"{'shots kept':>10} {'dim':>6} {'of':>9} {'% corr':>7}"
)
for r in runs:
fraction = (
"--"
if r["e_exact"] is None
else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
)
coverage = "{}/{}".format(r["packed"], r["pool"])
print(
f"{r['name']:>6} {r['qubits']:>6} {coverage:>9} "
f"{r['two_qubit']:>8} {r['two_qubit_gates']:>8} {r['survival']:>9.1%} "
f"{r['dimension']:>6} {(r['full_dim'] or 0):>9,} {fraction:>7}"
)
print()
for r in runs:
exact = (
f"exact {r['e_exact']:11.6f}"
if r["e_exact"] is not None
else "exact unavailable"
)
print(
f"{r['name']:>6} reference {r['e_ref']:11.6f} pooled SQD {r['e_sqd']:11.6f} {exact} MeV"
)
run qubits pool 2q depth 2q gates shots kept dim of % corr
20Ne 24 78/78 228 234 31.5% 640 640 100.0%
44Ti 40 96/174 272 285 18.6% 4000 4,000 100.0%
48Cr 40 96/582 224 279 18.6% 3977 1,963,461 --
20Ne reference -29.765549 pooled SQD -40.472331 exact -40.472331 MeV
44Ti reference -44.309387 pooled SQD -47.876666 exact -47.876666 MeV
48Cr reference -93.041237 pooled SQD -96.481598 exact unavailable MeV
# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]
fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
for r in scored
]
fractions = [
100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
ax.annotate(
f"{fraction:.1f}%",
xy=(bar.get_x() + bar.get_width() / 2, fraction),
xytext=(0, 5),
textcoords="offset points",
ha="center",
va="bottom",
color=INK,
fontsize=10,
)
ax.annotate(
f"dim {r['dimension']:,}",
xy=(bar.get_x() + bar.get_width() / 2, 3),
ha="center",
va="bottom",
color=SURFACE,
fontsize=8.5,
)
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
"exact diagonalization",
xy=(-0.45, 100),
xytext=(0, 4),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
f"Where the exact answer is known ({backend.name})",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
large_scale_unverified["history"],
large_scale_unverified["e_ref"],
None,
f"{pretty[large_scale_unverified['name']]}: "
f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
colour=DEEP,
)
plt.show()
Resumen
Un flujo de trabajo, sin cambios salvo en sus entradas, se ejecutó en una QPU con tres tamaños de problema: un problema de 24 qubits que puedes comprobar de forma exacta, un problema de 40 qubits que todavía puedes comprobar de forma exacta, y un problema de 40 qubits con casi dos millones de estados base, más allá de la capacidad de diagonalización exacta de este tutorial.
Las tres ejecuciones ilustran los siguientes puntos:
-
El paso cuántico solo tiene que proponer determinantes. El circuito es fijo, iniciado a partir de la teoría de perturbaciones de segundo orden, y nunca se optimiza. Nada en el flujo de trabajo necesita que sus amplitudes sean precisas, solo que su soporte sea útil. La diagonalización clásica en el subespacio seleccionado da una cota superior variacional, aunque la cota varía con las configuraciones muestreadas.
-
Las excitaciones de qubit reducen la profundidad del circuito. Debido a que solo importa el soporte, los bloques de excitación fermiónica pueden sustituirse por excitaciones de qubit, cuyo costo no crece con la distancia entre los orbitales que conectan. El Paso 2 midió el ahorro en el backend real, que es la diferencia entre un circuito que cabe cómodamente dentro de la coherencia y uno que no.
-
La recuperación de configuración reutiliza muestras ruidosas. Cada shot con un número incorrecto de protones o neutrones se repara frente a la estimación de ocupación actual en lugar de descartarse, y cada media configuración reparada puede añadir configuraciones al subespacio. Ampliar un subespacio variacional no puede aumentar su autovalor más bajo. Este tutorial demuestra la recuperación de configuración usando muestras de hardware.
-
La restricción vinculante cambia a medida que escalas. A 24 qubits, el ansatz podía alcanzar la respuesta exacta, y solo el muestreo se interponía. A 40 qubits con cuatro nucleones de valencia por especie, el presupuesto de puertas cubre una minoría del conjunto y el solucionador clásico denso limita el subespacio. Saber cuál de las tres te está limitando es la habilidad práctica que enseña este flujo de trabajo.
Próximos pasos
Explora estos recursos relacionados:
-
Diagonalización cuántica basada en muestras de un hamiltoniano de química: el mismo algoritmo aplicado a la estructura electrónica, usando el solucionador selected-CI del addon SQD.
-
Documentación del addon SQD: utilidades de post-selección, submuestreo y recuperación de configuración.
-
Algoritmos de diagonalización cuántica: un curso completo sobre diagonalización de subespacios, incluyendo variantes de Krylov.
-
Introducción a la transpilación: las opciones del pass manager que importan cuando un circuito está dominado por puertas de dos qubits.
-
Modos de ejecución: explora el modo batch para programar trabajos independientes.
Extensiones a considerar
-
Sustituye el solucionador denso.
MAX_DIMENSIONes el techo de todo a la escala de , ynp.linalg.eighsobre una matriz densa es la razón. Construir el mismo hamiltoniano proyectado como una matriz dispersa y usar un solucionador de autovalores iterativo comoscipy.sparse.linalg.eigsh, o un solucionador de Davidson o selected-CI diseñado para interacciones nucleares de dos cuerpos, podría soportar subespacios mayores. El límite práctico depende de la dispersión de la matriz, la memoria disponible y la convergencia del solucionador, y este tutorial no evalúa esa extensión. Elqiskit_addon_sqd.fermion.solve_scidel addon SQD no es un sustituto directo: envuelve un solucionador de estructura electrónica y espera integrales de uno y dos cuerpos en esa forma, así que la estructura producto compartida de protón neutrón no es suficiente por sí sola. Usarlo implicaría mapear la interacción de modelo de capas de la Ecuación (1) a esas integrales y validar el resultado frente a las energías exactas que este notebook ya calcula. -
Añade batching y submuestreo. El flujo de trabajo publicado de SQD agrupado (pooled) diagonaliza varias submuestras independientes por iteración y conserva la mejor. Este tutorial usa un batch por iteración, lo cual es inofensivo para la cota variacional pero no proporciona la información de varianza que indica si más shots ayudarían.
-
Estados excitados y otros sectores. Los autovalores más altos del hamiltoniano de cada subespacio son cotas superiores de estados excitados en el mismo sector de simetría, y ejecutar con alcanza otros sectores. La comprobación del Paso 1 ya es la mitad de este cálculo.
-
Un espacio de modelo entre capas. La paridad se satisface automáticamente dentro de una única capa mayor, por lo que aquí no hace ningún trabajo. Un espacio - mezcla paridades de , convirtiendo la paridad en una cuarta restricción genuina, una que ni la reparación por peso de Hamming de SQD ni la construcción de productos captarían por sí solas.
-
Núcleos de masa impar.
reference_determinantrequiere un número par de valencia en cada especie, porque un llenado emparejado invertido en el tiempo es lo que fuerza . Un núcleo impar necesita un objetivo de semientero y una referencia sin emparejar.
Apéndice
Esta sección explica el razonamiento detrás de las funciones auxiliares introducidas en la sección Configuración.
Por qué el reescalado por dependencia de masa no es opcional
Las interacciones empíricas de modelo de capas se ajustan a una masa y se aplican a lo largo de una cadena de isótopos, con
los elementos de matriz de dos cuerpos escalados como . Ambos archivos de interacción llevan
, con para la familia USD y para GXPF1. En la línea de cabecera de dos
cuerpos de un archivo .snt, esos dos números se sitúan donde plausiblemente irían una frecuencia de oscilador y una energía de core,
lo que hace fácil interpretarlos mal; leer el exponente como una energía de core constante añade un
desplazamiento espurio a cada elemento diagonal y descarta el reescalado, cambiando la energía de correlación en
unos pocos puntos porcentuales. La comprobación de simetría del Paso 1 no verifica por sí sola la escala de energía. Comparar
la energía de excitación , medida en MeV, con el experimento proporciona una comprobación adicional del
reescalado dependiente de la masa. Una energía de excitación es una diferencia entre niveles, así que no
detecta un desplazamiento constante aplicado a todas las energías.
Por qué la referencia se encuentra por búsqueda en lugar de por llenado
La referencia obvia es el determinante que llena las energías de una sola partícula más bajas. No es el determinante de menor energía, porque la diagonal de la Ecuación (1) incluye el término de dos cuerpos , y la interacción de apareamiento prefiere fuertemente ocupar compañeros invertidos en el tiempo en el disponible más grande. En la capa esa es la diferencia entre el par y el par de , y vale aproximadamente 1 MeV; en la capa , vale cerca de 2. Debido a que la energía de referencia define el cero de la métrica de "energía de correlación recuperada", una elección pobre infla esa métrica y da un punto de partida menos preciso.
Restringir a llenados emparejados hace que la búsqueda exhaustiva sea económica, con candidatos por especie (unos pocos miles como máximo), y garantiza . En todos los casos de este tutorial que se pueden comprobar frente a una enumeración completa, la búsqueda devuelve el determinante global de menor diagonal, que también es el componente individual más grande del estado fundamental exacto.
Por qué la amplitud de primer orden, y no el ángulo exacto de dos niveles
Diagonalizar el hamiltoniano en el espacio da el ángulo de mezcla ; podría ser tentador llamarlo la elección correcta para un par aislado de niveles. En este ansatz, varias decenas de bloques de excitación actúan en secuencia sobre la misma referencia, así que optimizar cada bloque por separado no necesariamente optimiza el circuito compuesto.
El papel del circuito determina la elección del ángulo. Dado que para todo real, el ángulo exacto siempre es menor en magnitud que la amplitud de primer orden , y por lo tanto siempre deja más amplitud en el determinante de referencia. Un circuito que mantiene más amplitud en la referencia devuelve la referencia con más frecuencia y determinantes excitados distintos con menos frecuencia. Para SQD agrupado, la salida útil de un shot es un determinante que el paso clásico aún no ha visto, lo que motiva usar el ángulo mayor en este tutorial. Ninguno de los dos ángulos necesita ser preciso, porque la diagonalización clásica descarta por completo las amplitudes del circuito y deriva las suyas propias.
Por qué SQD agrupado puede usar excitaciones de qubit
La excitación fermiónica se mapea bajo Jordan-Wigner a ocho cadenas de Pauli, cada una con operadores en cada qubit entre los índices más externos. Esas cadenas codifican el signo fermiónico, y su costo crece con la extensión, que para una excitación protón-neutrón es todo el registro.
Eliminarlas da el operador de excitación de qubit de Yordanov et al. [5]. Es un operador diferente: el estado que prepara difiere del fermiónico en los signos de sus amplitudes, y las dos distribuciones de muestreo pueden diferir sustancialmente. Lo que no cambia es qué determinantes tienen amplitud distinta de cero, porque cada bloque sigue rotando dentro del mismo espacio bidimensional para cada determinante sobre el que actúa, y sigue conservando exactamente ambos números de nucleones, y la paridad. El conjunto alcanzable de determinantes es por lo tanto idéntico, y el conjunto alcanzable es lo único que usa SQD agrupado; la diagonalización clásica asigna sus propias amplitudes de todos modos. El Paso 2 verifica la afirmación de soporte idéntico en un operador real del conjunto y mide lo que ahorra la sustitución.
La limitación es que los pesos de muestreo difieren, así que las dos construcciones no descubrirán determinantes en el mismo orden con un número finito de shots. Dado que la clasificación que decide qué excitaciones entran en los circuitos es clásica y no cambia, y el paso clásico reasigna pesos a todo de todos modos, la diferencia en los pesos de muestreo es una compensación por la reducción de la profundidad del circuito.
Por qué pertenece a la etapa de producto
Tanto la post-selección como la recuperación de configuración actúan sobre pesos de Hamming: el número de protones en una
mitad del registro, y el número de neutrones en la otra. no tiene esa forma. Es una propiedad de una configuración de protón emparejada con una configuración de neutrón. Un shot cuya mitad de protón
y mitad de neutrón llevan cada una el número correcto de nucleones contiene dos medias configuraciones utilizables incluso
cuando sus valores de no se cancelan, porque la mitad de protón en es perfectamente válida una vez
emparejada con una mitad de neutrón en . Filtrar shots completos según el total descarta ambas
mitades, y imponer en los productos recombinados las conserva. El mismo argumento explica por qué
recover_configurations no necesita ninguna noción de para ser útil en este caso.
Referencias
-
J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068
-
B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded
usda.sntfile carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008). -
M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).
-
B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).
-
Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).
-
National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Source of the measured excitation energies quoted in Step 1.
