Optimizaciones de transpilación con SABRE

Estimación de uso: menos de un minuto en un procesador Heron r2 (NOTA: Esto es solo una estimación. Su tiempo de ejecución puede variar.)

Antecedentes

La transpilación es un paso crítico en Qiskit que convierte circuitos cuánticos en formas compatibles con hardware cuántico específico. Involucra dos etapas clave: disposición de qubits (mapeo de qubits lógicos a qubits físicos en el dispositivo) y enrutamiento de compuertas (asegurar que las compuertas multi-qubit respeten la conectividad del dispositivo insertando compuertas SWAP según sea necesario).

SABRE (SWAP-Based Bidirectional heuristic search algorithm) es una poderosa herramienta de optimización tanto para la disposición como para el enrutamiento. Es especialmente eficaz para circuitos a gran escala (100+ qubits) y dispositivos con mapas de acoplamiento complejos, como el IBM® Heron, donde el crecimiento exponencial en las posibles asignaciones de qubits exige soluciones eficientes.

¿Por qué utilizar SABRE?

SABRE minimiza el número de compuertas SWAP y reduce la profundidad del circuito, mejorando el rendimiento del circuito en hardware real. Su enfoque basado en heurísticas lo hace ideal para hardware avanzado y circuitos grandes y complejos. Las mejoras recientes introducidas en el algoritmo LightSABRE optimizan aún más el rendimiento de SABRE, ofreciendo tiempos de ejecución más rápidos y menos compuertas SWAP. Estas mejoras lo hacen aún más eficaz para circuitos a gran escala.

Lo que aprenderás

Este tutorial se divide en dos partes:

1. Aprenda a utilizar SABRE con patrones de Qiskit para la optimización avanzada de circuitos grandes.
2. Aproveche qiskit_serverless para maximizar el potencial de SABRE en una transpilación escalable y eficiente.

podrás:

• Optimizar SABRE para circuitos con 100+ qubits, superando las configuraciones de transpilación predeterminadas como optimization_level=3.
• Explorar las mejoras de LightSABRE que mejoran el tiempo de ejecución y reducen el conteo de compuertas.
• Personalizar parámetros clave de SABRE (swap_trials, layout_trials, max_iterations, heuristic) para equilibrar la calidad del circuito y el tiempo de transpilación.

Requisitos

Antes de comenzar este tutorial, asegúrate de tener instalado lo siguiente:

• Qiskit SDK v1.0 o posterior, con soporte de visualización
• Qiskit Runtime v0.28 o posterior (pip install qiskit-ibm-runtime)
• Serverless (pip install qiskit-ibm-catalog qiskit_serverless)

Configuración

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-ibm-catalog qiskit-ibm-runtime qiskit-serverless

from qiskit import QuantumCircuit
from qiskit.quantum_info import SparsePauliOp
from qiskit_ibm_catalog import QiskitServerless, QiskitFunction
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import EstimatorOptions
from qiskit_ibm_runtime import EstimatorV2 as Estimator
from qiskit.transpiler import CouplingMap
from qiskit.transpiler.passes import SabreLayout, SabreSwap
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
import matplotlib.pyplot as plt
import numpy as np
import time

Parte I. Uso de SABRE con patrones de Qiskit

SABRE puede utilizarse en Qiskit para optimizar circuitos cuánticos al manejar tanto las etapas de disposición de qubits como de enrutamiento de compuertas. En esta sección, le guiaremos a través del ejemplo mínimo del uso de SABRE con patrones de Qiskit, con el enfoque principal en el paso 2 de optimización.

Para ejecutar SABRE, necesitas:

• Una representación DAG (Grafo Acíclico Dirigido) de tu circuito cuántico.
• El mapa de acoplamiento del backend, que especifica cómo los qubits están conectados físicamente.
• El pase SABRE, que aplica el algoritmo para optimizar la disposición y el enrutamiento.

Para esta parte, nos enfocaremos en el pase SabreLayout. Este realiza tanto pruebas de disposición como de enrutamiento, trabajando para encontrar la disposición inicial más eficiente mientras minimiza el número de compuertas SWAP necesarias. Es importante señalar que SabreLayout, por sí solo, optimiza internamente tanto la disposición como el enrutamiento al almacenar la solución que agrega la menor cantidad de compuertas SWAP. Ten en cuenta que al usar solo SabreLayout, no podemos cambiar la heurística de SABRE, pero sí podemos personalizar el número de layout_trials.

Paso 1: Mapear entradas clásicas a un problema cuántico

Un circuito GHZ (Greenberger-Horne-Zeilinger) es un circuito cuántico que prepara un estado entrelazado donde todos los qubits están en el estado |0...0⟩ o |1...1⟩. El estado GHZ para $n$ qubits se representa matemáticamente como: $|\text{GHZ}\rangle = \frac{1}{\sqrt{2}} \left( |0\rangle^{\otimes n} + |1\rangle^{\otimes n} \right)$

Se construye aplicando:

1. Una compuerta Hadamard al primer qubit para crear superposición.
2. Una serie de compuertas CNOT para entrelazar los qubits restantes con el primero.

Para este ejemplo, construimos intencionalmente un circuito GHZ de topología en estrella en lugar de uno de topología lineal. En la topología en estrella, el primer qubit actúa como el "centro", y todos los demás qubits se entrelazan directamente con él usando compuertas CNOT. Esta elección es deliberada porque, mientras que el estado GHZ de topología lineal puede implementarse teóricamente en profundidad $O(N)$ en un mapa de acoplamiento lineal sin ninguna compuerta SWAP, SABRE encontraría trivialmente una solución óptima al mapear un circuito GHZ de 100 qubits a un subgrafo del mapa de acoplamiento heavy-hex del backend.

El circuito GHZ de topología en estrella presenta un problema significativamente más desafiante. Aunque teóricamente todavía puede ejecutarse en profundidad $O(N)$ sin compuertas SWAP, encontrar esta solución requiere identificar una disposición inicial óptima, lo cual es mucho más difícil debido a la conectividad no lineal del circuito. Esta topología sirve como un mejor caso de prueba para evaluar SABRE, ya que demuestra cómo los parámetros de configuración impactan el rendimiento de la disposición y el enrutamiento bajo condiciones más complejas.

Aspectos notables:

• La herramienta HighLevelSynthesis puede producir la solución óptima de profundidad $O(N)$ para el circuito GHZ de topología en estrella sin introducir compuertas SWAP, como se muestra en la imagen anterior.
• Alternativamente, el pase StarPrerouting puede reducir aún más la profundidad al guiar las decisiones de enrutamiento de SABRE, aunque puede introducir algunas compuertas SWAP. Sin embargo, StarPrerouting aumenta el tiempo de ejecución y requiere integración en el proceso de transpilación inicial.

Para los propósitos de este tutorial, excluimos tanto HighLevelSynthesis como StarPrerouting para aislar y resaltar el impacto directo de la configuración de SABRE en el tiempo de ejecución y la profundidad del circuito. Al medir el valor esperado $\langle Z_0 Z_i \rangle$ para cada par de qubits, analizamos:

• Qué tan bien SABRE reduce las compuertas SWAP y la profundidad del circuito.
• El efecto de estas optimizaciones en la fidelidad del circuito ejecutado, donde las desviaciones de $\langle Z_0 Z_i \rangle = 1$ indican pérdida de entrelazamiento.

# set seed for reproducibility
seed = 42
num_qubits = 110

# Create GHZ circuit
qc = QuantumCircuit(num_qubits)
qc.h(0)
for i in range(1, num_qubits):
    qc.cx(0, i)

qc.measure_all()

A continuación, mapearemos los operadores de interés para evaluar el comportamiento del sistema. Específicamente, utilizaremos operadores ZZ entre qubits para examinar cómo se degrada el entrelazamiento a medida que los qubits se alejan entre sí. Este análisis es crítico porque las imprecisiones en los valores esperados $\langle Z_0 Z_i \rangle$ para qubits distantes pueden revelar el impacto del ruido y los errores en la ejecución del circuito. Al estudiar estas desviaciones, obtenemos información sobre qué tan bien el circuito preserva el entrelazamiento bajo diferentes configuraciones de SABRE y con qué eficacia SABRE minimiza el impacto de las restricciones del hardware.

# ZZII...II, ZIZI...II, ... , ZIII...IZ
operator_strings = [
    "Z" + "I" * i + "Z" + "I" * (num_qubits - 2 - i)
    for i in range(num_qubits - 1)
]
print(operator_strings)
print(len(operator_strings))

operators = [SparsePauliOp(operator) for operator in operator_strings]

['ZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZIII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZII', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZI', 'ZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZ']
109

Paso 2: Optimizar el problema para la ejecución en hardware cuántico

En este paso, nos enfocamos en optimizar la disposición del circuito para la ejecución en un dispositivo de hardware cuántico específico con 127 qubits. Este es el enfoque principal del tutorial, ya que realizamos optimizaciones de SABRE y transpilación para lograr el mejor rendimiento del circuito. Usando el pase SabreLayout, determinamos un mapeo inicial de qubits que minimiza la necesidad de compuertas SWAP durante el enrutamiento. Al pasar el coupling_map del backend objetivo, SabreLayout adapta la disposición a las restricciones de conectividad del dispositivo.

Utilizaremos generate_preset_pass_manager con optimization_level=3 para el proceso de transpilación y personalizaremos el pase SabreLayout con diferentes configuraciones. El objetivo es encontrar una configuración que produzca un circuito transpilado con el menor tamaño y/o profundidad, demostrando el impacto de las optimizaciones de SABRE.

¿Por qué son importantes el tamaño y la profundidad del circuito?

• Menor tamaño (conteo de compuertas): Reduce el número de operaciones, minimizando las oportunidades de acumulación de errores.
• Menor profundidad: Acorta el tiempo total de ejecución, lo cual es crítico para evitar la decoherencia y mantener la fidelidad del estado cuántico.

Al optimizar estas métricas, mejoramos la confiabilidad y precisión de ejecución del circuito en hardware cuántico ruidoso. Selecciona el backend.

service = QiskitRuntimeService()
# backend = service.least_busy(
#    operational=True, simulator=False, min_num_qubits=127
# )
backend = service.backend("ibm_boston")
print(f"Using backend: {backend.name}")

Using backend: ibm_boston

Para evaluar el impacto de diferentes configuraciones en la optimización del circuito, crearemos tres gestores de pases, cada uno con configuraciones únicas para el pase SabreLayout. Estas configuraciones ayudan a analizar el equilibrio entre la calidad del circuito y el tiempo de transpilación.

Parámetros clave

• max_iterations: El número de iteraciones de enrutamiento hacia adelante y hacia atrás para refinar la disposición y reducir los costos de enrutamiento.
• layout_trials: El número de disposiciones iniciales aleatorias probadas, seleccionando la que minimiza las compuertas SWAP.
• swap_trials: El número de pruebas de enrutamiento para cada disposición, refinando la ubicación de compuertas para un mejor enrutamiento.

Aumente layout_trials y swap_trials para realizar una optimización más exhaustiva, a costa de un mayor tiempo de transpilación.

Configuraciones en este tutorial

1. pm_1: Configuración predeterminada con optimization_level=3.

   • max_iterations=4
   • layout_trials=20
   • swap_trials=20

2. pm_2: Aumenta el número de pruebas para una mejor exploración.

   • max_iterations=4
   • layout_trials=200
   • swap_trials=200

3. pm_3: Extiende pm_2 aumentando el número de iteraciones para un mayor refinamiento.

   • max_iterations=8
   • layout_trials=200
   • swap_trials=200

Al comparar los resultados de estas configuraciones, buscamos determinar cuál logra el mejor equilibrio entre la calidad del circuito (por ejemplo, tamaño y profundidad) y el costo computacional.

# Get the coupling map from the backend
cmap = CouplingMap(backend().configuration().coupling_map)

# Create the SabreLayout passes for the custom configurations
sl_2 = SabreLayout(
    coupling_map=cmap,
    seed=seed,
    max_iterations=4,
    layout_trials=200,
    swap_trials=200,
)
sl_3 = SabreLayout(
    coupling_map=cmap,
    seed=seed,
    max_iterations=8,
    layout_trials=200,
    swap_trials=200,
)

# Create the pass managers, need to first create then configure the SabreLayout passes
pm_1 = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)
pm_2 = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)
pm_3 = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)

Ahora podemos configurar el pase SabreLayout en los gestores de pases personalizados. Para ello, sabemos que en el generate_preset_pass_manager predeterminado con optimization_level=3, el pase SabreLayout está en el índice 2, ya que SabreLayout ocurre después de los pases SetLayout y VF2Laout. Podemos acceder a este pase y modificar sus parámetros.

pm_2.layout.replace(index=2, passes=sl_2)
pm_3.layout.replace(index=2, passes=sl_3)

Con cada gestor de pases configurado, ahora ejecutaremos el proceso de transpilación para cada uno. Para comparar los resultados, rastrearemos métricas clave, incluyendo el tiempo de transpilación, la profundidad del circuito (medida como la profundidad de compuertas de dos qubits) y el número total de compuertas en los circuitos transpilados.

# Transpile the circuit with each pass manager and measure the time
t0 = time.time()
tqc_1 = pm_1.run(qc)
t1 = time.time() - t0
t0 = time.time()
tqc_2 = pm_2.run(qc)
t2 = time.time() - t0
t0 = time.time()
tqc_3 = pm_3.run(qc)
t3 = time.time() - t0

# Obtain the depths and the total number of gates (circuit size)
depth_1 = tqc_1.depth(lambda x: x.operation.num_qubits == 2)
depth_2 = tqc_2.depth(lambda x: x.operation.num_qubits == 2)
depth_3 = tqc_3.depth(lambda x: x.operation.num_qubits == 2)
size_1 = tqc_1.size()
size_2 = tqc_2.size()
size_3 = tqc_3.size()

# Transform the observables to match the backend's ISA
operators_list_1 = [op.apply_layout(tqc_1.layout) for op in operators]
operators_list_2 = [op.apply_layout(tqc_2.layout) for op in operators]
operators_list_3 = [op.apply_layout(tqc_3.layout) for op in operators]

# Compute improvements compared to pass manager 1 (default)
depth_improvement_2 = ((depth_1 - depth_2) / depth_1) * 100
depth_improvement_3 = ((depth_1 - depth_3) / depth_1) * 100
size_improvement_2 = ((size_1 - size_2) / size_1) * 100
size_improvement_3 = ((size_1 - size_3) / size_1) * 100
time_increase_2 = ((t2 - t1) / t1) * 100
time_increase_3 = ((t3 - t1) / t1) * 100

print(
    f"Pass manager 1 (4,20,20)  : Depth {depth_1}, Size {size_1}, Time {t1:.4f} s"
)
print(
    f"Pass manager 2 (4,200,200): Depth {depth_2}, Size {size_2}, Time {t2:.4f} s"
)
print(f"  - Depth improvement: {depth_improvement_2:.2f}%")
print(f"  - Size improvement: {size_improvement_2:.2f}%")
print(f"  - Time increase: {time_increase_2:.2f}%")
print(
    f"Pass manager 3 (8,200,200): Depth {depth_3}, Size {size_3}, Time {t3:.4f} s"
)
print(f"  - Depth improvement: {depth_improvement_3:.2f}%")
print(f"  - Size improvement: {size_improvement_3:.2f}%")
print(f"  - Time increase: {time_increase_3:.2f}%")

Pass manager 1 (4,20,20)  : Depth 439, Size 2346, Time 0.5775 s
Pass manager 2 (4,200,200): Depth 395, Size 2070, Time 3.9927 s
  - Depth improvement: 10.02%
  - Size improvement: 11.76%
  - Time increase: 591.43%
Pass manager 3 (8,200,200): Depth 375, Size 1873, Time 2.3079 s
  - Depth improvement: 14.58%
  - Size improvement: 20.16%
  - Time increase: 299.67%

Los resultados demuestran que aumentar el número de pruebas (layout_trials y swap_trials) puede mejorar significativamente la calidad del circuito al reducir tanto la profundidad como el tamaño. Sin embargo, esta mejora a menudo tiene el costo de un mayor tiempo de ejecución debido al cómputo adicional requerido para explorar más disposiciones y rutas de enrutamiento potenciales.

Aumentar max_iterations puede mejorar aún más la optimización al refinar la disposición a través de más ciclos de enrutamiento hacia adelante y hacia atrás. En este caso, aumentar max_iterations resultó en la reducción más significativa en la profundidad y el tamaño del circuito, incluso reduciendo el tiempo de ejecución en comparación con pm_2, probablemente al agilizar las etapas de optimización subsiguientes. Es importante señalar, sin embargo, que la eficacia de aumentar max_iterations puede variar significativamente dependiendo del circuito. Aunque más iteraciones pueden producir mejores opciones de disposición y enrutamiento, no ofrecen garantías y dependen en gran medida de la estructura del circuito y la complejidad de las restricciones de conectividad.

# Plot the results of the metrics
times = [t1, t2, t3]
depths = [depth_1, depth_2, depth_3]
sizes = [size_1, size_2, size_3]
pm_names = [
    "pm_1 (4 iter, 20 trials)",
    "pm_2 (4 iter, 200 trials)",
    "pm_3 (8 iter, 200 trials)",
]
colors = plt.cm.viridis(np.linspace(0.2, 0.8, len(pm_names)))

# Create a figure with three subplots
fig, axs = plt.subplots(3, 1, figsize=(6, 9), sharex=True)
axs[0].bar(pm_names, times, color=colors)
axs[0].set_ylabel("Time (s)", fontsize=12)
axs[0].set_title("Transpilation Time", fontsize=14)
axs[0].grid(axis="y", linestyle="--", alpha=0.7)
axs[1].bar(pm_names, depths, color=colors)
axs[1].set_ylabel("Depth", fontsize=12)
axs[1].set_title("Circuit Depth", fontsize=14)
axs[1].grid(axis="y", linestyle="--", alpha=0.7)
axs[2].bar(pm_names, sizes, color=colors)
axs[2].set_ylabel("Size", fontsize=12)
axs[2].set_title("Circuit Size", fontsize=14)
axs[2].set_xticks(range(len(pm_names)))
axs[2].set_xticklabels(pm_names, fontsize=10, rotation=15)
axs[2].grid(axis="y", linestyle="--", alpha=0.7)

# Add some spacing between subplots
plt.tight_layout()
plt.show()

Paso 3: Ejecutar usando primitivas de Qiskit

En este paso, utilizamos la primitiva Estimator para calcular los valores esperados $\langle Z_0 Z_i \rangle$ para los operadores ZZ, evaluando el entrelazamiento y la calidad de ejecución de los circuitos transpilados. Para alinearnos con los flujos de trabajo típicos del usuario, enviamos el trabajo para ejecución y aplicamos supresión de errores usando desacoplamiento dinámico, una técnica que mitiga la decoherencia insertando secuencias de compuertas para preservar los estados de los qubits. Además, especificamos un nivel de resiliencia para contrarrestar el ruido, donde niveles más altos proporcionan resultados más precisos a costa de un mayor tiempo de procesamiento. Este enfoque evalúa el rendimiento de cada configuración del gestor de pases bajo condiciones de ejecución realistas.

options = EstimatorOptions()
options.resilience_level = 2
options.dynamical_decoupling.enable = True
options.dynamical_decoupling.sequence_type = "XY4"

# Create an Estimator object
estimator = Estimator(backend, options=options)

# Submit the circuit to Estimator
job_1 = estimator.run([(tqc_1, operators_list_1)])
job_1_id = job_1.job_id()
print(job_1_id)

job_2 = estimator.run([(tqc_2, operators_list_2)])
job_2_id = job_2.job_id()
print(job_2_id)

job_3 = estimator.run([(tqc_3, operators_list_3)])
job_3_id = job_3.job_id()
print(job_3_id)

d5k0qs7853es738dab6g
d5k0qsf853es738dab70
d5k0qsf853es738dab7g

# Run the jobs
result_1 = job_1.result()[0]
print("Job 1 done")
result_2 = job_2.result()[0]
print("Job 2 done")
result_3 = job_3.result()[0]
print("Job 3 done")

Job 1 done
Job 2 done
Job 3 done

Paso 4: Post-procesar y devolver el resultado en el formato clásico deseado

Una vez que el trabajo se completa, analizamos los resultados graficando los valores esperados $\langle Z_0 Z_i \rangle$ para cada qubit. En una simulación ideal, todos los valores $\langle Z_0 Z_i \rangle$ deberían ser 1, reflejando un entrelazamiento perfecto entre todos los qubits. Sin embargo, debido al ruido y las restricciones del hardware, los valores esperados típicamente disminuyen a medida que i aumenta, revelando cómo se degrada el entrelazamiento con la distancia.

En este paso, comparamos los resultados de cada configuración del gestor de pases con la simulación ideal. Al examinar la desviación de $\langle Z_0 Z_i \rangle$ respecto a 1 para cada configuración, podemos cuantificar qué tan bien cada gestor de pases preserva el entrelazamiento y mitiga los efectos del ruido. Este análisis evalúa directamente el impacto de las optimizaciones de SABRE en la fidelidad de ejecución y destaca qué configuración equilibra mejor la calidad de optimización y el rendimiento de ejecución.

Los resultados se visualizarán para resaltar las diferencias entre los gestores de pases, mostrando cómo las mejoras en la disposición y el enrutamiento influyen en la ejecución final del circuito en hardware cuántico ruidoso.

data = list(range(1, len(operators) + 1))  # Distance between the Z operators

values_1 = list(result_1.data.evs)
values_2 = list(result_2.data.evs)
values_3 = list(result_3.data.evs)

plt.plot(
    data,
    values_1,
    marker="o",
    label="pm_1 (iters=4, swap_trials=20, layout_trials=20)",
)
plt.plot(
    data,
    values_2,
    marker="s",
    label="pm_2 (iters=4, swap_trials=200, layout_trials=200)",
)
plt.plot(
    data,
    values_3,
    marker="^",
    label="pm_3 (iters=8, swap_trials=200, layout_trials=200)",
)
plt.xlabel("Distance between qubits $i$")
plt.ylabel(r"$\langle Z_i Z_0 \rangle / \langle Z_1 Z_0 \rangle $")
plt.legend()
plt.show()

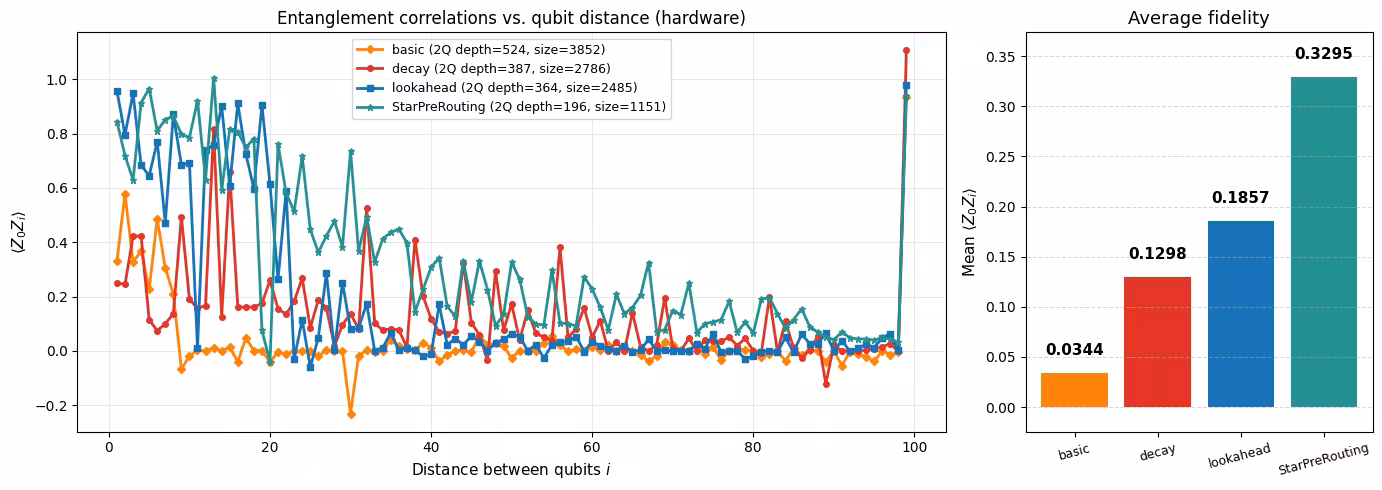

Análisis de resultados

El gráfico muestra los valores esperados $\langle Z_0 Z_i \rangle / \langle Z_0 Z_0 \rangle$ como función de la distancia entre qubits para tres configuraciones del gestor de pases con niveles crecientes de optimización. En el caso ideal, estos valores permanecen cercanos a 1, indicando correlaciones fuertes a lo largo del circuito. A medida que la distancia aumenta, el ruido y los errores acumulados conducen a un decaimiento en las correlaciones, revelando qué tan bien cada estrategia de transpilación preserva la estructura subyacente del estado.

Entre las tres configuraciones, pm_1 claramente tiene el peor rendimiento. Sus valores de correlación decaen rápidamente a medida que la distancia aumenta y se aproximan a cero mucho antes que las otras dos configuraciones. Este comportamiento es consistente con su mayor profundidad de circuito y conteo de compuertas, donde el ruido acumulado degrada rápidamente las correlaciones de largo alcance.

Tanto pm_2 como pm_3 representan mejoras significativas sobre pm_1 en esencialmente todas las distancias. En promedio, pm_3 exhibe el rendimiento general más fuerte, manteniendo valores de correlación más altos a distancias mayores y mostrando un decaimiento más gradual. Esto se alinea con su optimización más agresiva, que produce circuitos menos profundos que son generalmente más robustos ante la acumulación de ruido.

Dicho esto, pm_2 muestra una precisión notablemente mejor a distancias cortas en comparación con pm_3, a pesar de tener una profundidad y conteo de compuertas ligeramente mayores. Esto sugiere que la profundidad del circuito por sí sola no determina completamente el rendimiento; la estructura específica producida por la transpilación, incluyendo cómo se organizan las compuertas de entrelazamiento y cómo se propagan los errores a través del circuito, también juega un papel importante. En algunos casos, las transformaciones aplicadas por pm_2 parecen preservar mejor las correlaciones locales, incluso si no escalan tan bien a distancias mayores.

En conjunto, estos resultados destacan un equilibrio entre la compacidad del circuito y la estructura del circuito. Aunque una mayor optimización generalmente mejora la estabilidad a largo alcance, el mejor rendimiento para un observable dado depende tanto de reducir la profundidad del circuito como de producir una estructura que se ajusta bien a las características de ruido del hardware.

Parte II. Configuración de la heurística en SABRE y uso de Serverless

Además de ajustar el número de pruebas, SABRE admite la personalización de la heurística de enrutamiento utilizada durante la transpilación. De forma predeterminada, SabreLayout emplea la heurística de decaimiento, que pondera dinámicamente los qubits según su probabilidad de ser intercambiados. Para utilizar una heurística diferente (como la heurística lookahead), puede crear un pase SabreSwap personalizado y conectarlo a SabreLayout ejecutando un PassManager con FullAncillaAllocation, EnlargeWithAncilla y ApplyLayout. Al utilizar SabreSwap como parámetro para SabreLayout, solo se realiza una prueba de disposición de forma predeterminada. Para ejecutar eficientemente múltiples pruebas de disposición, aprovechamos el entorno de ejecución serverless para la paralelización. Para obtener más información sobre serverless, consulta la documentación de Serverless.

Cómo cambiar la heurística de enrutamiento

1. Crea un pase SabreSwap personalizado con la heurística deseada.
2. Utiliza este SabreSwap personalizado como método de enrutamiento para el pase SabreLayout.

Aunque es posible ejecutar múltiples pruebas de disposición usando un bucle, el entorno de ejecución serverless es la mejor opción para experimentos a gran escala y más rigurosos. Serverless admite la ejecución paralela de pruebas de disposición, acelerando significativamente la optimización de circuitos más grandes y barridos experimentales extensos. Esto lo hace especialmente valioso cuando se trabaja con tareas intensivas en recursos o cuando la eficiencia temporal es crítica.

Esta sección se enfoca únicamente en el paso 2 de optimización: minimizar el tamaño y la profundidad del circuito para lograr el mejor circuito transpilado posible. Basándonos en los resultados anteriores, ahora exploramos cómo la personalización de heurísticas y la paralelización serverless pueden mejorar aún más el rendimiento de la optimización, haciéndolo adecuado para la transpilación de circuitos cuánticos a gran escala.

Resultados sin entorno de ejecución serverless (1 prueba de disposición):

swap_trials = 1000

# Default PassManager with `SabreLayout` and `SabreSwap`, using heuristic "decay"
sr_default = SabreSwap(
    coupling_map=cmap, heuristic="decay", trials=swap_trials, seed=seed
)
sl_default = SabreLayout(
    coupling_map=cmap, routing_pass=sr_default, seed=seed
)
pm_default = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)
pm_default.layout.replace(index=2, passes=sl_default)
pm_default.routing.replace(index=1, passes=sr_default)

t0 = time.time()
tqc_default = pm_default.run(qc)
t_default = time.time() - t0
size_default = tqc_default.size()
depth_default = tqc_default.depth(lambda x: x.operation.num_qubits == 2)

# Custom PassManager with `SabreLayout` and `SabreSwap`, using heuristic "lookahead"
sr_custom = SabreSwap(
    coupling_map=cmap, heuristic="lookahead", trials=swap_trials, seed=seed
)
sl_custom = SabreLayout(coupling_map=cmap, routing_pass=sr_custom, seed=seed)
pm_custom = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)
pm_custom.layout.replace(index=2, passes=sl_custom)
pm_custom.routing.replace(index=1, passes=sr_custom)

t0 = time.time()
tqc_custom = pm_custom.run(qc)
t_custom = time.time() - t0
size_custom = tqc_custom.size()
depth_custom = tqc_custom.depth(lambda x: x.operation.num_qubits == 2)

print(
    f"Default (heuristic='decay')    : Depth {depth_default}, Size {size_default}, Time {t_default}"
)
print(
    f"Custom  (heuristic='lookahead'): Depth {depth_custom}, Size {size_custom}, Time {t_custom}"
)

Default (heuristic='decay')    : Depth 443, Size 3115, Time 1.034372091293335
Custom  (heuristic='lookahead'): Depth 432, Size 2856, Time 0.6669301986694336

Aquí observamos que la heurística lookahead tiene un mejor rendimiento que la heurística decay en términos de profundidad del circuito, tamaño y tiempo. Estas mejoras destacan cómo podemos mejorar SABRE más allá de solo pruebas e iteraciones para tu circuito y restricciones de hardware específicas. Ten en cuenta que estos resultados se basan en una sola prueba de disposición. Para obtener resultados más precisos, recomendamos ejecutar múltiples pruebas de disposición, lo cual puede realizarse eficientemente usando el entorno de ejecución serverless.

Resultados con entorno de ejecución serverless (múltiples pruebas de disposición)

Qiskit Serverless requiere configurar los archivos .py de su carga de trabajo en un directorio dedicado. La siguiente celda de código es un archivo Python en el directorio source_files llamado transpile_remote.py. Este archivo contiene la función que ejecuta el proceso de transpilación.

# This cell is hidden from users, it makes sure the `source_files` directory exists
from pathlib import Path

Path("source_files").mkdir(exist_ok=True)

%%writefile source_files/transpile_remote.py
import time
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.transpiler.passes import SabreLayout, SabreSwap
from qiskit.transpiler import CouplingMap
from qiskit_serverless import get_arguments, save_result, distribute_task, get
from qiskit_ibm_runtime import QiskitRuntimeService

@distribute_task(target={
    "cpu": 1,
    "mem": 1024 * 1024 * 1024
})
def transpile_remote(qc, optimization_level, backend_name, seed, swap_trials, heuristic):
    """Transpiles an abstract circuit into an ISA circuit for a given backend."""

    service = QiskitRuntimeService()
    backend = service.backend(backend_name)

    pm = generate_preset_pass_manager(
        optimization_level=optimization_level,
        backend=backend,
        seed_transpiler=seed
    )

    # Changing the `SabreLayout` and `SabreSwap` passes to use the custom configurations
    cmap = CouplingMap(backend().configuration().coupling_map)
    sr = SabreSwap(coupling_map=cmap, heuristic=heuristic, trials=swap_trials, seed=seed)
    sl = SabreLayout(coupling_map=cmap, routing_pass=sr, seed=seed)
    pm.layout.replace(index=2, passes=sl)
    pm.routing.replace(index=1, passes=sr)

    # Measure the transpile time
    start_time = time.time()  # Start timer
    tqc = pm.run(qc)  # Transpile the circuit
    end_time = time.time()  # End timer

    transpile_time = end_time - start_time  # Calculate the elapsed time
    return tqc, transpile_time  # Return both the transpiled circuit and the transpile time

# Get program arguments
arguments = get_arguments()
circuit = arguments.get("circuit")
backend_name = arguments.get("backend_name")
optimization_level = arguments.get("optimization_level")
seed_list = arguments.get("seed_list")
swap_trials = arguments.get("swap_trials")
heuristic = arguments.get("heuristic")

# Transpile the circuits
transpile_worker_references = [
    transpile_remote(circuit, optimization_level, backend_name, seed, swap_trials, heuristic)
    for seed in seed_list
]

results_with_times = get(transpile_worker_references)

# Separate the transpiled circuits and their transpile times
transpiled_circuits = [result[0] for result in results_with_times]
transpile_times = [result[1] for result in results_with_times]

# Save both results and transpile times
save_result({"transpiled_circuits": transpiled_circuits, "transpile_times": transpile_times})

Overwriting source_files/transpile_remote.py

La siguiente celda carga el archivo transpile_remote.py como un programa de Qiskit Serverless con el nombre transpile_remote_serverless.

serverless = QiskitServerless()

transpile_remote_demo = QiskitFunction(
    title="transpile_remote_serverless",
    entrypoint="transpile_remote.py",
    working_dir="./source_files/",
)
serverless.upload(transpile_remote_demo)
transpile_remote_serverless = serverless.load("transpile_remote_serverless")

Genere 20 semillas diferentes para representar 20 pruebas de disposición diferentes.

num_seeds = 20  # represents the different layout trials
seed_list = [seed + i for i in range(num_seeds)]

Ejecuta el programa cargado y pase las entradas para la heurística lookahead.

job_lookahead = transpile_remote_serverless.run(
    circuit=qc,
    backend_name=backend.name,
    optimization_level=3,
    seed_list=seed_list,
    swap_trials=swap_trials,
    heuristic="lookahead",
)

job_lookahead.job_id

'15767dfc-e71d-4720-94d6-9212f72334c2'

job_lookahead.status()

'QUEUED'

Reciba los registros y resultados del entorno de ejecución serverless.

logs_lookahead = job_lookahead.logs()
print(logs_lookahead)

No logs yet.

Una vez que un programa está en estado DONE, puede usar job.results() para obtener el resultado almacenado en save_result().

# Run the job with lookahead heuristic
start_time = time.time()
results_lookahead = job_lookahead.result()
end_time = time.time()

job_lookahead_time = end_time - start_time

Ahora realiza lo mismo para la heurística de decaimiento.

job_decay = transpile_remote_serverless.run(
    circuit=qc,
    backend_name=backend.name,
    optimization_level=3,
    seed_list=seed_list,
    swap_trials=swap_trials,
    heuristic="decay",
)

job_decay.job_id

'00418c76-d6ec-4bd8-9f70-05d0fa14d4eb'

logs_decay = job_decay.logs()
print(logs_decay)

No logs yet.

# Run the job with the decay heuristic
start_time = time.time()
results_decay = job_decay.result()
end_time = time.time()

job_decay_time = end_time - start_time

# Extract transpilation times
transpile_times_decay = results_decay["transpile_times"]
transpile_times_lookahead = results_lookahead["transpile_times"]

# Calculate total transpilation time for serial execution
total_transpile_time_decay = sum(transpile_times_decay)
total_transpile_time_lookahead = sum(transpile_times_lookahead)

# Print total transpilation time
print("=== Total Transpilation Time (Serial Execution) ===")
print(f"Decay Heuristic    : {total_transpile_time_decay:.2f} seconds")
print(f"Lookahead Heuristic: {total_transpile_time_lookahead:.2f} seconds")

# Print serverless job time (parallel execution)
print("\n=== Serverless Job Time (Parallel Execution) ===")
print(f"Decay Heuristic    : {job_decay_time:.2f} seconds")
print(f"Lookahead Heuristic: {job_lookahead_time:.2f} seconds")

# Calculate and print average runtime per transpilation
avg_transpile_time_decay = total_transpile_time_decay / num_seeds
avg_transpile_time_lookahead = total_transpile_time_lookahead / num_seeds
avg_job_time_decay = job_decay_time / num_seeds
avg_job_time_lookahead = job_lookahead_time / num_seeds

print("\n=== Average Time Per Transpilation ===")
print(f"Decay Heuristic (Serial)    : {avg_transpile_time_decay:.2f} seconds")
print(f"Decay Heuristic (Serverless): {avg_job_time_decay:.2f} seconds")
print(
    f"Lookahead Heuristic (Serial)    : {avg_transpile_time_lookahead:.2f} seconds"
)
print(
    f"Lookahead Heuristic (Serverless): {avg_job_time_lookahead:.2f} seconds"
)

# Calculate and print serverless improvement percentage
decay_improvement_percentage = (
    (total_transpile_time_decay - job_decay_time) / total_transpile_time_decay
) * 100
lookahead_improvement_percentage = (
    (total_transpile_time_lookahead - job_lookahead_time)
    / total_transpile_time_lookahead
) * 100

print("\n=== Serverless Improvement ===")
print(f"Decay Heuristic    : {decay_improvement_percentage:.2f}%")
print(f"Lookahead Heuristic: {lookahead_improvement_percentage:.2f}%")

=== Total Transpilation Time (Serial Execution) ===
Decay Heuristic    : 112.37 seconds
Lookahead Heuristic: 85.37 seconds

=== Serverless Job Time (Parallel Execution) ===
Decay Heuristic    : 5.72 seconds
Lookahead Heuristic: 5.85 seconds

=== Average Time Per Transpilation ===
Decay Heuristic (Serial)    : 5.62 seconds
Decay Heuristic (Serverless): 0.29 seconds
Lookahead Heuristic (Serial)    : 4.27 seconds
Lookahead Heuristic (Serverless): 0.29 seconds

=== Serverless Improvement ===
Decay Heuristic    : 94.91%
Lookahead Heuristic: 93.14%

Estos resultados demuestran las sustanciales ganancias de eficiencia del uso de la ejecución serverless para la transpilación de circuitos cuánticos. En comparación con la ejecución en serie, la ejecución serverless reduce drásticamente el tiempo de ejecución general para ambas heurísticas, decay y lookahead, al paralelizar pruebas de transpilación independientes. Mientras que la ejecución en serie refleja el costo acumulativo completo de explorar múltiples pruebas de disposición, los tiempos de los trabajos serverless destacan cómo la ejecución paralela reduce este costo a un tiempo de reloj mucho más corto. Como resultado, el tiempo efectivo por transpilación se reduce a una pequeña fracción del requerido en el entorno en serie, en gran medida independiente de la heurística utilizada. Esta capacidad es particularmente importante para optimizar SABRE a su máximo potencial. Muchas de las mayores ganancias de rendimiento de SABRE provienen del aumento del número de pruebas de disposición y enrutamiento, lo cual puede ser prohibitivamente costoso cuando se ejecuta secuencialmente. La ejecución serverless elimina este cuello de botella, permitiendo barridos de parámetros a gran escala y una exploración más profunda de configuraciones heurísticas con una sobrecarga mínima.

En general, estos hallazgos muestran que la ejecución serverless es clave para escalar la optimización de SABRE, haciendo práctica la experimentación y el refinamiento agresivos en comparación con la ejecución en serie. Obtén los resultados del entorno de ejecución serverless y compare los resultados de las heurísticas lookahead y decay. Compararemos los tamaños y las profundidades.

# Extract sizes and depths
sizes_lookahead = [
    circuit.size() for circuit in results_lookahead["transpiled_circuits"]
]
depths_lookahead = [
    circuit.depth(lambda x: x.operation.num_qubits == 2)
    for circuit in results_lookahead["transpiled_circuits"]
]
sizes_decay = [
    circuit.size() for circuit in results_decay["transpiled_circuits"]
]
depths_decay = [
    circuit.depth(lambda x: x.operation.num_qubits == 2)
    for circuit in results_decay["transpiled_circuits"]
]

def create_scatterplot(x, y1, y2, xlabel, ylabel, title, labels, colors):
    plt.figure(figsize=(8, 5))
    plt.scatter(
        x, y1, label=labels[0], color=colors[0], alpha=0.8, edgecolor="k"
    )
    plt.scatter(
        x, y2, label=labels[1], color=colors[1], alpha=0.8, edgecolor="k"
    )
    plt.xlabel(xlabel, fontsize=12)
    plt.ylabel(ylabel, fontsize=12)
    plt.title(title, fontsize=14)
    plt.legend(fontsize=10)
    plt.grid(axis="y", linestyle="--", alpha=0.7)
    plt.tight_layout()
    plt.show()

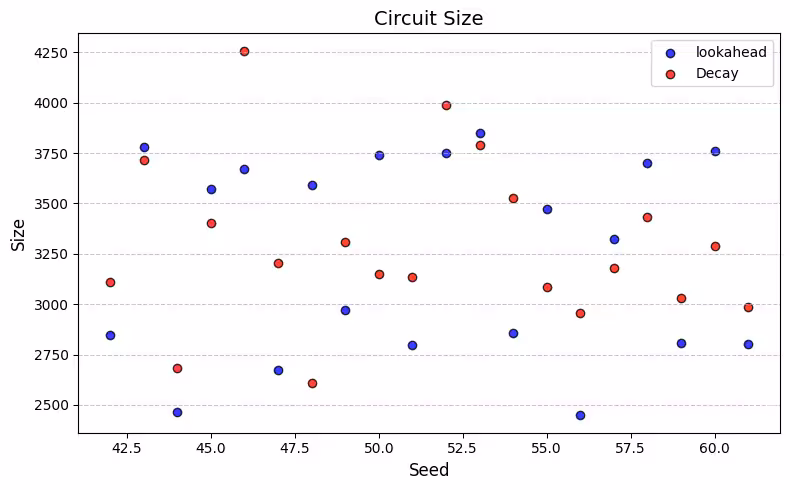

create_scatterplot(
    seed_list,
    sizes_lookahead,
    sizes_decay,
    "Seed",
    "Size",
    "Circuit Size",
    ["lookahead", "Decay"],
    ["blue", "red"],
)
create_scatterplot(
    seed_list,
    depths_lookahead,
    depths_decay,
    "Seed",
    "Depth",
    "Circuit Depth",
    ["lookahead", "Decay"],
    ["blue", "red"],
)

Cada punto en los diagramas de dispersión anteriores representa una prueba de disposición, con el eje x indicando la profundidad del circuito y el eje y indicando el tamaño del circuito. Los resultados revelan que la heurística lookahead generalmente supera a la heurística decay en la minimización de la profundidad y el tamaño del circuito. En aplicaciones prácticas, el objetivo es identificar la prueba de disposición óptima para la heurística elegida, ya sea priorizando la profundidad o el tamaño. Esto puede lograrse seleccionando la prueba con el valor más bajo para la métrica deseada. Es importante destacar que aumentar el número de pruebas de disposición mejora las posibilidades de obtener un mejor resultado en términos de tamaño o profundidad, pero conlleva el costo de una mayor sobrecarga computacional.

min_depth_lookahead = min(depths_lookahead)
min_depth_decay = min(depths_decay)
min_size_lookahead = min(sizes_lookahead)
min_size_decay = min(sizes_decay)
print(
    "Lookahead: Min Depth",
    min_depth_lookahead,
    "Min Size",
    min_size_lookahead,
)
print("Decay:     Min Depth", min_depth_decay, "Min Size", min_size_decay)

Lookahead: Min Depth 399 Min Size 2452
Decay:     Min Depth 415 Min Size 2611

En nuestra comparación inicial usando una sola prueba de disposición, la heurística lookahead mostró un rendimiento ligeramente mejor tanto en profundidad como en tamaño del circuito. Al extender este estudio a múltiples pruebas de disposición usando QiskitServerless, pudimos explorar un espacio mucho más amplio de inicializaciones de SABRE, permitiendo una comparación más representativa entre heurísticas.

A partir de los diagramas de dispersión y los mejores resultados observados, queda claro que el rendimiento varía significativamente con la semilla aleatoria utilizada por SABRE. Ambas heurísticas exhiben una amplia dispersión en la profundidad y el tamaño del circuito entre semillas, lo que indica que una sola ejecución a menudo es insuficiente para capturar resultados cercanos al óptimo. Esta variabilidad destaca la importancia de ejecutar muchas pruebas con diferentes semillas cuando se busca minimizar la profundidad y/o el conteo de compuertas. A lo largo del conjunto completo de pruebas, tanto la heurística lookahead como la decay fueron capaces de producir resultados competitivos. En algunos casos, la heurística decay igualó o incluso superó a lookahead para semillas específicas. Sin embargo, para este circuito en particular, los mejores resultados generales se obtuvieron usando la heurística lookahead, aunque por un margen modesto. Esto sugiere que, si bien lookahead proporciónó el resultado más fuerte aquí, su ventaja sobre decay no es absoluta.

En general, estos resultados refuerzan dos puntos clave. Primero, aprovechar muchas semillas es esencial para extraer el mejor rendimiento posible de SABRE, independientemente de la heurística utilizada. Segundo, aunque la elección de la heurística importa, la estructura del circuito juega un papel dominante, y el rendimiento relativo de lookahead y decay puede diferir para otros circuitos. Por lo tanto, la experimentación a gran escala con múltiples semillas es crítica para una transpilación de circuitos cuánticos robusta y eficaz.

# This cell is hidden from users, it cleans up the `source_files` directory
from pathlib import Path

Path("source_files/transpile_remote.py").unlink()
Path("source_files").rmdir()

Conclusión

En este tutorial, exploramos cómo optimizar circuitos grandes usando SABRE en Qiskit. Demostramos cómo configurar el pase SabreLayout con diferentes parámetros para equilibrar la calidad del circuito y el tiempo de transpilación. También mostramos cómo personalizar la heurística de enrutamiento en SABRE y usar el entorno de ejecución QiskitServerless para paralelizar las pruebas de disposición de manera eficiente cuando SabreSwap está involucrado. Al ajustar estos parámetros y heurísticas, puedes optimizar la disposición y el enrutamiento de circuitos grandes, asegurando que se ejecuten eficientemente en hardware cuántico.

Encuesta del tutorial

Por favor, complete esta breve encuesta para proporcionar comentarios sobre este tutorial. Sus opiniones nos ayudarán a mejorar nuestro contenido y la experiencia del usuario.

Enlaza a la encuesta
