Introducción a las puertas fraccionarias

Estimación de uso: menos de 30 segundos en un procesador Heron r2 (NOTA: Esto es solo una estimación. Su tiempo de ejecución puede variar.)

Antecedentes

Puertas fraccionarias en las QPU de IBM

Las puertas fraccionarias son puertas cuánticas parametrizadas que permiten la ejecución directa de rotaciones de ángulo arbitrario (dentro de límites específicos), eliminando la necesidad de descomponerlas en múltiples puertas base. Al aprovechar las interacciones nativas entre qubits físicos, los usuarios pueden implementar ciertas unitarias de manera más eficiente en el hardware.

Las QPU IBM Quantum® Heron admiten las siguientes puertas fraccionarias:

• $R_{ZZ}(\theta)$ para $0 < \theta < \pi / 2$
• $R_X(\theta)$ para cualquier valor real $\theta$

Estas puertas pueden reducir significativamente tanto la profundidad como la duración de los circuitos cuánticos. Son particularmente ventajosas en aplicaciones que dependen en gran medida de $R_{ZZ}$ y $R_X$, como la simulación hamiltoniana, el Algoritmo de Optimización Aproximada Cuántica (QAOA) y los métodos de kernel cuántico. En este tutorial, nos centramos en el kernel cuántico como ejemplo práctico.

Limitaciones

Las puertas fraccionarias son actualmente una característica experimental y presentan algunas restricciones:

• $R_{ZZ}$ está limitado a ángulos en el rango $0 < \theta < \pi / 2$.
• El uso de puertas fraccionarias no es compatible con circuitos dinámicos, Pauli twirling, cancelación probabilística de errores (PEC), ni con extrapolación a ruido cero (ZNE) (usando amplificación probabilística de errores (PEA)).

Las puertas fraccionarias requieren un flujo de trabajo diferente en comparación con el enfoque estándar. Este tutorial explica cómo trabajar con puertas fraccionarias a través de una aplicación práctica.

Consulta los siguientes recursos para obtener más detalles sobre las puertas fraccionarias.

• Puertas fraccionarias
• Cuándo no usar puertas fraccionarias

Descripción general

El flujo de trabajo para usar las puertas fraccionarias generalmente sigue el flujo de trabajo de patrones de Qiskit. La diferencia clave es que todos los ángulos RZZ deben satisfacer la restricción $0 < \theta \leq \pi/2$. Existen dos enfoques para garantizar que se cumpla esta condición. Este tutorial se centra en el segundo enfoque y lo recomienda.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-basis-constructor qiskit-ibm-runtime

1. Generar valores de parámetros que satisfagan la restricción de ángulo RZZ

Si tienes la certeza de que todos los ángulos RZZ se encuentran dentro del rango válido, puede seguir el flujo de trabajo estándar de patrones de Qiskit. En este caso, simplemente envíe los valores de los parámetros como parte de un PUB. El flujo de trabajo procede de la siguiente manera.

pm = generate_preset_pass_manager(backend=backend, ...)
t_circuit = pm.run(circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit, parameter_values)])
estimator.run([(t_circuit, t_observable, parameter_values)])

Si intenta enviar un PUB que incluye una puerta RZZ con un ángulo fuera del rango válido, encontrarás un mensaje de error como el siguiente:

'The instruction rzz is supported only for angles in the range [0, pi/2], but an angle (20.0) outside of this range has been requested; via parameter value(s) γ[0]=10.0, substituted in parameter expression 2.0*γ[0].'

Para evitar este error, debe considerar el segundo enfoque descrito a continuación.

2. Asignar valores de parámetros a los circuitos antes de la transpilación

El paquete qiskit-ibm-runtime proporciona un paso de transpilación especializado llamado FoldRzzAngle. Este paso transforma los circuitos cuánticos para que todos los ángulos RZZ cumplan con la restricción de ángulo RZZ. Si proporcionas el backend a generate_preset_pass_manager o transpile, Qiskit aplica automáticamente FoldRzzAngle a los circuitos cuánticos. Esto requiere que asignes los valores de los parámetros a los circuitos cuánticos antes de la transpilación. El flujo de trabajo procede de la siguiente manera.

pm = generate_preset_pass_manager(backend=backend, ...)
b_circuit = circuit.assign_parameters(parameter_values)
t_circuit = pm.run(b_circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit,)])
estimator.run([(t_circuit, t_observable)])

Ten en cuenta que este flujo de trabajo tiene un costo computacional mayor que el primer enfoque, ya que implica asignar valores de parámetros a los circuitos cuánticos y almacenar los circuitos con parámetros asignados localmente. Además, existe un problema conocido en Qiskit donde la transformación de puertas RZZ puede fallar en ciertos escenarios. Para una solución alternativa, consulta la sección de Solución de problemas. Este tutorial demuestra cómo usar puertas fraccionarias mediante el segundo enfoque a través de un ejemplo inspirado en el método de kernel cuántico. Para comprender mejor dónde es probable que los kernels cuánticos sean útiles, recomendamos leer Liu, Arunachalam & Temme (2021).

También puede seguir el tutorial Entrenamiento de kernel cuántico y la lección Kernels cuánticos en el curso de Aprendizaje automático cuántico en IBM Quantum Learning.

Requisitos

Antes de comenzar este tutorial, asegúrate de tener instalado lo siguiente:

• Qiskit SDK v2.0 o posterior, con soporte de visualización
• Qiskit Runtime v0.37 o posterior (pip install qiskit-ibm-runtime)
• Qiskit Basis Constructor (pip install qiskit_basis_constructor)

Configuración

import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit, generate_preset_pass_manager
from qiskit.circuit import ParameterVector
from qiskit.circuit.library import unitary_overlap
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

Habilitar puertas fraccionarias y verificar las puertas base

Para usar puertas fraccionarias, puede obtener un backend que las admita estableciendo la opción use_fractional_gates=True. Si el backend admite puertas fraccionarias, verás rzz y rx listadas entre sus puertas base.

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)  # backend should be a heron device or later
backend_name = backend.name
backend_c = service.backend(backend_name)  # w/o fractional gates
backend_f = service.backend(
    backend_name, use_fractional_gates=True
)  # w/ fractional gates
print(f"Backend: {backend_name}")
print(f"No fractional gates: {backend_c.basis_gates}")
print(f"With fractional gates: {backend_f.basis_gates}")
if "rzz" not in backend_f.basis_gates:
    print(f"Backend {backend_name} does not support fractional gates")

Backend: ibm_fez
No fractional gates: ['cz', 'id', 'rz', 'sx', 'x']
With fractional gates: ['cz', 'id', 'rx', 'rz', 'rzz', 'sx', 'x']

Flujo de trabajo con puertas fraccionarias

Paso 1: Mapear entradas clásicas al problema cuántico

Circuito de kernel cuántico

En esta sección, exploramos el circuito de kernel cuántico utilizando puertas RZZ para presentar el flujo de trabajo de las puertas fraccionarias.

Comenzamos construyendo un circuito cuántico para calcular entradas individuales de la matriz de kernel. Esto se realiza combinando circuitos de mapa de características ZZ con una superposición unitaria. La función de kernel toma vectores en el espacio mapeado por características y devuelve su producto interno como una entrada de la matriz de kernel: $K(x, y) = \langle \Phi(x) | \Phi(y) \rangle,$ donde $|\Phi(x)\rangle$ representa el estado cuántico mapeado por características.

Construimos manualmente un circuito de mapa de características ZZ utilizando puertas RZZ. Aunque Qiskit proporciona un zz_feature_map incorporado, actualmente no admite puertas RZZ a partir de Qiskit v2.0.2 (consulta el issue).

A continuación, calculamos la función de kernel para entradas idénticas, por ejemplo, $K(x, x) = 1$. En computadoras cuánticas ruidosas, este valor puede ser menor que 1 debido al ruido. Un resultado más cercano a 1 indica menor ruido en la ejecución. En este tutorial, nos referimos a este valor como la fidelidad, definida como $\text{fidelity} = K(x, x).$

optimization_level = 2
shots = 2000
reps = 3
rng = np.random.default_rng(seed=123)

def my_zz_feature_map(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    x = ParameterVector("x", num_qubits * reps)
    qc = QuantumCircuit(num_qubits)
    qc.h(range(num_qubits))
    for k in range(reps):
        K = k * num_qubits
        for i in range(num_qubits):
            qc.rz(x[i + K], i)
        pairs = [(i, i + 1) for i in range(num_qubits - 1)]
        for i, j in pairs[0::2] + pairs[1::2]:
            qc.rzz((np.pi - x[i + K]) * (np.pi - x[j + K]), i, j)
    return qc

def quantum_kernel(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    qc = my_zz_feature_map(num_qubits, reps=reps)
    inner_product = unitary_overlap(qc, qc, "x", "y", insert_barrier=True)
    inner_product.measure_all()
    return inner_product

def random_parameters(inner_product: QuantumCircuit) -> np.ndarray:
    return np.tile(rng.random(inner_product.num_parameters // 2), 2)

def fidelity(result) -> float:
    ba = result.data.meas
    return ba.get_int_counts().get(0, 0) / ba.num_shots

Se generan circuitos de kernel cuántico y sus correspondientes valores de parámetros para sistemas de 4 a 40 qubits, y posteriormente se evalúan sus fidelidades.

qubits = list(range(4, 44, 4))
circuits = [quantum_kernel(i, reps=reps) for i in qubits]
params = [random_parameters(circ) for circ in circuits]

El circuito de cuatro qubits se visualiza a continuación.

circuits[0].draw("mpl", fold=-1)

En el flujo de trabajo estándar de patrones de Qiskit, los valores de los parámetros se pasan típicamente al primitivo Sampler o Estimator como parte de un PUB. Sin embargo, al usar un backend que admite puertas fraccionarias, estos valores de parámetros deben asignarse explícitamente al circuito cuántico antes de la transpilación.

b_qc = [
    circ.assign_parameters(param) for circ, param in zip(circuits, params)
]
b_qc[0].draw("mpl", fold=-1)

Paso 2: Optimizar el problema para la ejecución en hardware cuántico

Luego transpilamos el circuito utilizando el gestor de pases siguiendo el patrón estándar de Qiskit. Al proporcionar un backend que admite puertas fraccionarias a generate_preset_pass_manager, se incluye automáticamente un paso especializado llamado FoldRzzAngle. Este paso modifica el circuito para cumplir con las restricciones de ángulo RZZ. Como resultado, las puertas RZZ con valores negativos en la figura anterior se transforman en valores positivos, y se agregan algunas puertas X adicionales.

backend_f = service.backend(name=backend_name, use_fractional_gates=True)
# pm_f includes `FoldRzzAngle` pass
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_f
)

t_qc_f = pm_f.run(b_qc)
print(t_qc_f[0].count_ops())

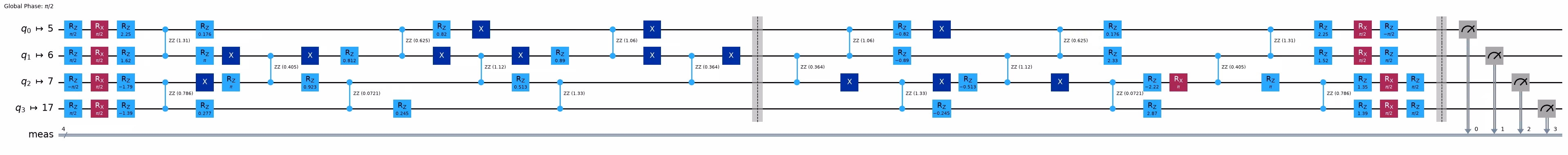

t_qc_f[0].draw("mpl", fold=-1)

OrderedDict([('rz', 35), ('rzz', 18), ('x', 13), ('rx', 9), ('measure', 4), ('barrier', 2)])

Para evaluar el impacto de las puertas fraccionarias, evaluamos el número de puertas no locales (CZ y RZZ para este backend), junto con las profundidades y duraciones de los circuitos, y comparamos estas métricas con las de un flujo de trabajo estándar más adelante.

nnl_f = [qc.num_nonlocal_gates() for qc in t_qc_f]
depth_f = [qc.depth() for qc in t_qc_f]
duration_f = [
    qc.estimate_duration(backend_f.target, unit="u") for qc in t_qc_f
]

Paso 3: Ejecutar utilizando los primitivos de Qiskit

Ejecutamos el circuito transpilado con el backend que admite puertas fraccionarias.

sampler_f = SamplerV2(mode=backend_f)
sampler_f.options.dynamical_decoupling.enable = True
sampler_f.options.dynamical_decoupling.sequence_type = "XY4"
sampler_f.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_f.run(t_qc_f, shots=shots)
print(job.job_id())

d4bninsi51bc738j97eg

Paso 4: Posprocesar y devolver el resultado en el formato clásico deseado

Puedes obtener el valor de la función de kernel $K(x, x)$ midiendo la probabilidad de la cadena de bits de todos ceros 00...00 en la salida.

# job = service.job("d1obougt0npc73flhiag")
result = job.result()
fidelity_f = [fidelity(result=res) for res in result]
print(fidelity_f)
usage_f = job.usage()

[0.9005, 0.647, 0.3345, 0.355, 0.3315, 0.174, 0.1875, 0.149, 0.1175, 0.085]

Comparación del flujo de trabajo y circuito sin puertas fraccionarias

En esta sección, presentamos el flujo de trabajo estándar de patrones de Qiskit utilizando un backend que no admite puertas fraccionarias. Al comparar los circuitos transpilados, notarás que la versión que usa puertas fraccionarias (de la sección anterior) es más compacta que la que no las usa.

# step 1: map classical inputs to quantum problem
# `circuits` and `params` from the previous section are reused here

# step 2: optimize circuits
backend_c = service.backend(backend_name)  # w/o fractional gates
pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc_c = pm_c.run(circuits)
print(t_qc_c[0].count_ops())
t_qc_c[0].draw("mpl", fold=-1)

OrderedDict([('rz', 130), ('sx', 80), ('cz', 36), ('measure', 4), ('barrier', 2)])

nnl_c = [qc.num_nonlocal_gates() for qc in t_qc_c]
depth_c = [qc.depth() for qc in t_qc_c]
duration_c = [
    qc.estimate_duration(backend_c.target, unit="u") for qc in t_qc_c
]

# step 3: execute
sampler_c = SamplerV2(backend_c)
sampler_c.options.dynamical_decoupling.enable = True
sampler_c.options.dynamical_decoupling.sequence_type = "XY4"
sampler_c.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_c.run(pubs=zip(t_qc_c, params), shots=shots)
print(job.job_id())

d4bnirvnmdfs73ae3a2g

# step 4: post-processing
# job = service.job("d1obp8j3rr0s73bg4810")
result = job.result()
fidelity_c = [fidelity(res) for res in result]
print(fidelity_c)
usage_c = job.usage()

[0.6675, 0.5725, 0.098, 0.102, 0.065, 0.0235, 0.006, 0.0015, 0.0015, 0.002]

Comparación de profundidades y fidelidades

En esta sección, comparamos el número de puertas no locales y las fidelidades entre circuitos con y sin puertas fraccionarias. Esto destaca los beneficios potenciales del uso de puertas fraccionarias en términos de eficiencia de ejecución y calidad.

plt.plot(qubits, depth_c, "-o", label="no fractional gates")
plt.plot(qubits, depth_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("depth")
plt.title("Comparison of depths")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bcaac50>

plt.plot(qubits, duration_c, "-o", label="no fractional gates")
plt.plot(qubits, duration_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("duration (µs)")
plt.title("Comparison of durations")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bdef310>

plt.plot(qubits, nnl_c, "-o", label="no fractional gates")
plt.plot(qubits, nnl_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("number of non-local gates")
plt.title("Comparison of numbers of non-local gates")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12be8ac90>

plt.plot(qubits, fidelity_c, "-o", label="no fractional gates")
plt.plot(qubits, fidelity_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("fidelity")
plt.title("Comparison of fidelities")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bea8290>

Comparamos el tiempo de uso de la QPU con y sin puertas fraccionarias. Los resultados en la siguiente celda muestran que los tiempos de uso de la QPU son casi idénticos.

print(f"no fractional gates: {usage_c} seconds")
print(f"fractional gates: {usage_f} seconds")

no fractional gates: 7 seconds
fractional gates: 7 seconds

Tema avanzado: Uso exclusivo de puertas RX fraccionarias

La necesidad del flujo de trabajo modificado al usar puertas fraccionarias proviene principalmente de la restricción en los ángulos de las puertas RZZ. Sin embargo, si utilizas únicamente las puertas RX fraccionarias y excluye las puertas RZZ fraccionarias, puede continuar siguiendo el flujo de trabajo estándar de patrones de Qiskit. Este enfoque puede ofrecer beneficios significativos, particularmente en circuitos que involucran una gran cantidad de puertas RX y puertas U, al reducir el conteo total de puertas y potencialmente mejorar el rendimiento. En esta sección, demostramos cómo optimizar tus circuitos utilizando únicamente puertas RX fraccionarias, omitiendo las puertas RZZ.

Para respaldar esto, proporcionamos una función utilitaria que te permite deshabilitar una puerta base específica en un objeto Target. Aquí la usamos para deshabilitar las puertas RZZ.

from qiskit.circuit.library import n_local
from qiskit.transpiler import Target

def remove_instruction_from_target(target: Target, gate_name: str) -> Target:
    new_target = Target(
        description=target.description,
        num_qubits=target.num_qubits,
        dt=target.dt,
        granularity=target.granularity,
        min_length=target.min_length,
        pulse_alignment=target.pulse_alignment,
        acquire_alignment=target.acquire_alignment,
        qubit_properties=target.qubit_properties,
        concurrent_measurements=target.concurrent_measurements,
    )

    for name, qarg_map in target.items():
        if name == gate_name:
            continue
        instruction = target.operation_from_name(name)
        if qarg_map == {None: None}:
            qarg_map = None
        new_target.add_instruction(instruction, qarg_map, name=name)
    return new_target

Usamos un circuito compuesto por puertas U, CZ y RZZ como ejemplo.

qc = n_local(3, "u", "cz", "linear", reps=1)
qc.rzz(1.1, 0, 1)
qc.draw("mpl")

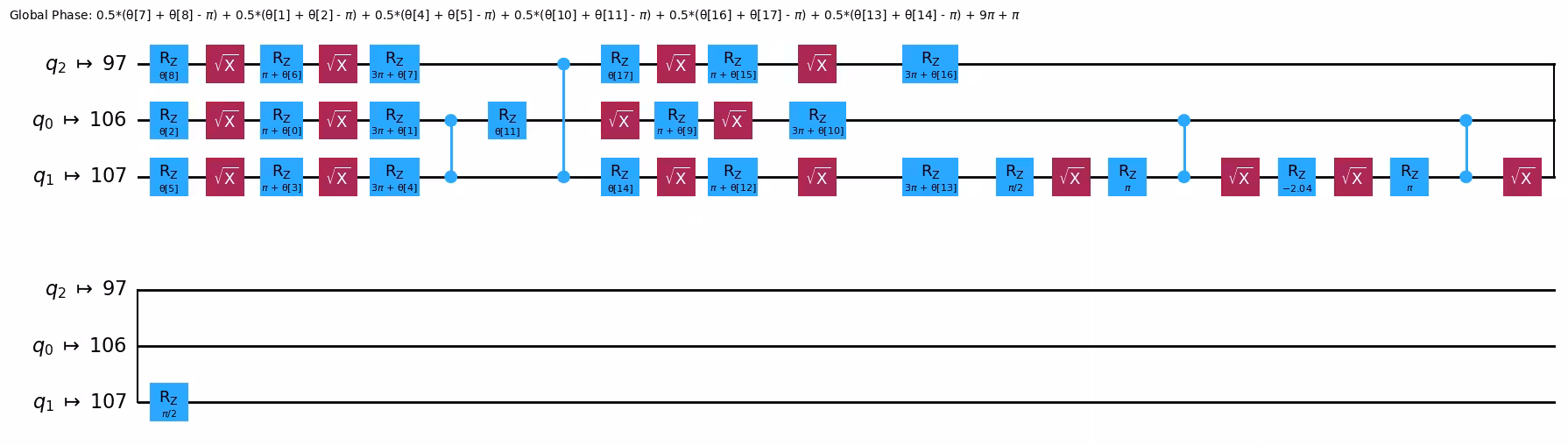

Primero transpilamos el circuito para un backend que no admite puertas fraccionarias.

pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc = pm_c.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 23), ('sx', 16), ('cz', 4)])

Luego, transpilamos el mismo circuito utilizando puertas RX fraccionarias, excluyendo las puertas RZZ. Esto resulta en una ligera reducción del conteo total de puertas, gracias a la implementación más eficiente de las puertas RX.

backend_f = service.backend(backend_name, use_fractional_gates=True)
target = remove_instruction_from_target(backend_f.target, "rzz")
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 22), ('sx', 14), ('cz', 4), ('rx', 1)])

Optimizar puertas U con puertas RX fraccionarias

En esta sección, demostramos cómo optimizar las puertas U utilizando puertas RX fraccionarias, basándonos en el mismo circuito presentado en la sección anterior.

Necesitarás instalar el paquete qiskit-basis-constructor para esta sección. Esta es una versión beta de un nuevo plugin de transpilación para Qiskit, que podría integrarse en Qiskit en el futuro.

# %pip install qiskit-basis-constructor

from qiskit.circuit.library import UGate
from qiskit_basis_constructor import DEFAULT_EQUIVALENCE_LIBRARY

Transpilamos el circuito utilizando únicamente puertas RX fraccionarias, excluyendo las puertas RZZ. Al introducir una regla de descomposición personalizada, como se muestra a continuación, podemos reducir el número de puertas de un solo qubit necesarias para implementar una puerta U.

Esta característica está actualmente en discusión en este issue de GitHub.

# special decomposition rule for UGate
x = ParameterVector("x", 3)
zxz = QuantumCircuit(1)
zxz.rz(x[2] - np.pi / 2, 0)
zxz.rx(x[0], 0)
zxz.rz(x[1] + np.pi / 2, 0)
DEFAULT_EQUIVALENCE_LIBRARY.add_equivalence(UGate(x[0], x[1], x[2]), zxz)

A continuación, aplicamos el transpilador utilizando la traducción constructor-beta proporcionada por el paquete qiskit-basis-constructor. Como resultado, el número total de puertas se reduce en comparación con la transpilación anterior.

pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
    translation_method="constructor-beta",
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 16), ('rx', 9), ('cz', 4)])

Solución de problemas

Problema: Pueden quedar ángulos RZZ inválidos después de la transpilación

A partir de Qiskit v2.0.3, existen problemas conocidos donde puertas RZZ con ángulos inválidos pueden permanecer en los circuitos incluso después de la transpilación. El problema generalmente surge bajo las siguientes condiciones.

Fallo al usar la opción target con generate_preset_pass_manager o transpiler

Cuando se usa la opción target con generate_preset_pass_manager o transpiler, el paso de transpilación especializado FoldRzzAngle no se invoca. Para garantizar el manejo adecuado de los ángulos RZZ para puertas fraccionarias, recomendamos usar siempre la opción backend en su lugar. Consulta este issue para más detalles.

Fallo cuando los circuitos contienen ciertas puertas

Si tu circuito incluye ciertas puertas como XXPlusYYGate, el transpilador de Qiskit puede generar puertas RZZ con ángulos inválidos. Si encuentra este problema, consulta este issue de GitHub para una solución alternativa.

Encuesta del tutorial

Por favor, responda esta breve encuesta para proporcionar comentarios sobre este tutorial. Sus opiniones nos ayudarán a mejorar nuestras ofertas de contenido y la experiencia del usuario.

Enlaza a la encuesta
