Optimización de circuitos cuánticos

nota

Toshinari Itoko (21 de junio de 2024)

Descargar el PDF de la clase original. Ten en cuenta que algunos fragmentos de código pueden estar desactualizados, ya que son imágenes estáticas.

El tiempo aproximado de QPU para este experimento es de 15 s.

(Nota: Algunas celdas de la Parte 2 provienen del notebook "Qiskit Deep Dive" de Matthew Treinish (mantenedor de Qiskit))

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-aer qiskit-ibm-runtime

# !pip install 'qiskit[visualization]'
# !pip install qiskit_ibm_runtime qiskit_aer
# !pip install jupyter
# !pip install matplotlib pylatexenc pydot pillow

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

1. Introducción

Esta lección cubre varios aspectos de la optimización de circuitos en la computación cuántica. En concreto, conoceremos la utilidad de la optimización de circuitos mediante las configuraciones de optimización integradas en Qiskit. Luego profundizaremos un poco más y mostraremos lo que puedes hacer como experto en tu área de aplicación para construir circuitos de manera dirigida. Finalmente, examinaremos en detalle lo que ocurre durante la transpilación para optimizar nuestros circuitos.

2. La optimización de circuitos es importante

Primero comparamos los resultados de ejecutar circuitos de preparación de estados GHZ de 5 qubits ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) con y sin optimización.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.primitives import BackendSamplerV2 as Sampler

from qiskit_ibm_runtime.fake_provider import FakeBrisbane

backend = FakeBrisbane()

Primero utilizamos un circuito GHZ sintetizado de forma ingenua como se muestra a continuación.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

2.1 Nivel de optimización

Hay 4 valores de optimization_level disponibles, de 0 a 3. Cuanto mayor sea el nivel de optimización, más esfuerzo computacional se dedica a optimizar el circuito. El nivel 0 no realiza optimización y solo hace lo necesario para que el circuito pueda ejecutarse en el backend seleccionado. El nivel 3 invierte el mayor esfuerzo (y típicamente el mayor tiempo de ejecución) para optimizar el circuito. El nivel 1 es el nivel de optimización predeterminado. Transpilamos el circuito sin optimización (optimization_level=0) y con optimización (optimization_level=2). Al hacerlo, vemos una diferencia significativa en la longitud de los circuitos transpilados.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")

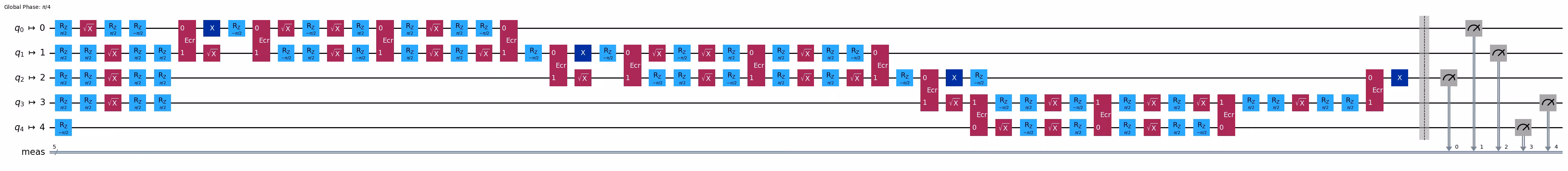

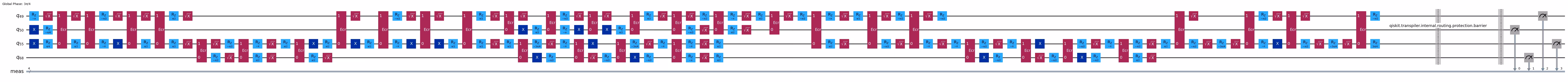

display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

2.2 Ejercicio

Prueba también optimization_level=1 y compara el circuito resultante con los dos anteriores. Para ello, modifica el código de arriba.

Solución:

pm1 = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=777
)
circ1 = pm1.run(ghz_circ)
print("optimization_level=1:")
display(circ1.draw("mpl", idle_wires=False, fold=-1))

optimization_level=1:

Ejecución en un backend simulado (simulación con ruido). Cómo ejecutar en un backend real se describe en el Apéndice 1.

# run the circuits on the fake backend (noisy simulator)
sampler = Sampler(backend=backend)
job = sampler.run([circ0, circ2], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 93a4ac70-e3ea-44ad-aea9-5045840c9076

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

3. La síntesis de circuitos es importante

A continuación, comparamos los resultados de dos circuitos de preparación de estados GHZ de 5 qubits ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) sintetizados de manera diferente.

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A cleverly-synthesized GHZ circuit
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

# transpile both with the same optimization level 2
circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

La nueva síntesis produce un circuito más plano. ¿Por qué?

Esto se debe a que el nuevo circuito puede colocarse en qubits conectados linealmente y por tanto también funciona en el grafo de acoplamiento Heavy-Hexagon de Brisbane de IBM®, mientras que el circuito original requiere una conectividad en forma de estrella (un nodo de grado 4) y por lo tanto no puede colocarse en el grafo de acoplamiento Heavy-Hex, cuyos nodos tienen un grado máximo de 3. Como resultado, el circuito original requiere un enrutamiento de qubits que añade puertas SWAP y, por tanto, aumenta el número de puertas.

Lo que hicimos con el nuevo circuito puede considerarse como una síntesis de circuitos manual "consciente de las restricciones de acoplamiento". En otras palabras: la síntesis del circuito y el mapeo del circuito se resolvieron simultáneamente de forma manual.

# run the circuits
sampler = Sampler(backend=backend)
job = sampler.run([circ_org, circ_new], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 19d635b0-4d8b-44c2-a76e-49e4b9078b1b

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [
        result
        for result in [
            sim_result,
            unoptimized_result,
            synthesis_org_result,
            synthesis_new_result,
        ]
    ],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "synthesis_org",
        "synthesis_new",
    ],
)

En general, la síntesis de circuitos depende de la aplicación, y es demasiado difícil para el software cubrir todas las aplicaciones posibles. El transpilador de Qiskit casualmente no tiene funciones para sintetizar circuitos de preparación de estados GHZ. En tales casos, una síntesis manual de circuitos como la mostrada arriba es una opción sensata. En esta sección examinamos cómo funciona el transpilador de Qiskit en detalle utilizando el siguiente circuito de ejemplo.

# Build a toy example circuit
from math import pi
import itertools
from qiskit.circuit import QuantumCircuit
from qiskit.circuit.library import excitation_preserving

circuit = QuantumCircuit(4, name="Example circuit")
circuit.append(excitation_preserving(4, reps=1, flatten=True), range(4))
circuit.measure_all()

value_cycle = itertools.cycle([0, pi / 4, pi / 2, 3 * pi / 4, pi, 2 * pi])
circuit.assign_parameters(
    [x[1] for x in zip(range(len(circuit.parameters)), value_cycle)], inplace=True
)
circuit.draw("mpl")

3.1 Visualizar el flujo completo de transpilación de Qiskit

Observamos los passes (tareas) del transpilador para optimization_level=1.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# There is no need to read this entire image, but this outputs all the steps in the transpile() call
# for optimization level 1
pm = generate_preset_pass_manager(1, backend, seed_transpiler=42)
pm.draw()

El flujo consta de seis etapas:

print(pm.stages)

('init', 'layout', 'routing', 'translation', 'optimization', 'scheduling')

3.2 Visualizar una etapa individual

Primero visualicemos todas las tareas (passes del transpilador) de la etapa init.

pm.init.draw()

Podemos ejecutar cada etapa individualmente. Ejecutemos la etapa init para nuestro circuito. Al activar el logger, podemos ver los detalles del proceso.

import logging

logger = logging.getLogger()
logger.setLevel("INFO")

init_out = pm.init.run(circuit)
init_out.draw("mpl", fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03576 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.16618 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.07176 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.27299 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00811 (ms)

3.3 Ejercicio

Visualiza los passes de la etapa layout y ejecuta la etapa para el circuito de salida de la etapa init (init_out), modificando las celdas utilizadas anteriormente.

Solución:

display(pm.layout.draw())
layout_out = pm.layout.run(init_out)
layout_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: SetLayout - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: TrivialLayout - 0.07129 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckMap - 0.08917 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: VF2Layout - 1.24431 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BarrierBeforeFinalMeasurements - 0.02599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: SabreLayout - 5.11169 (ms)

Haz lo mismo para la etapa translation.

Solución:

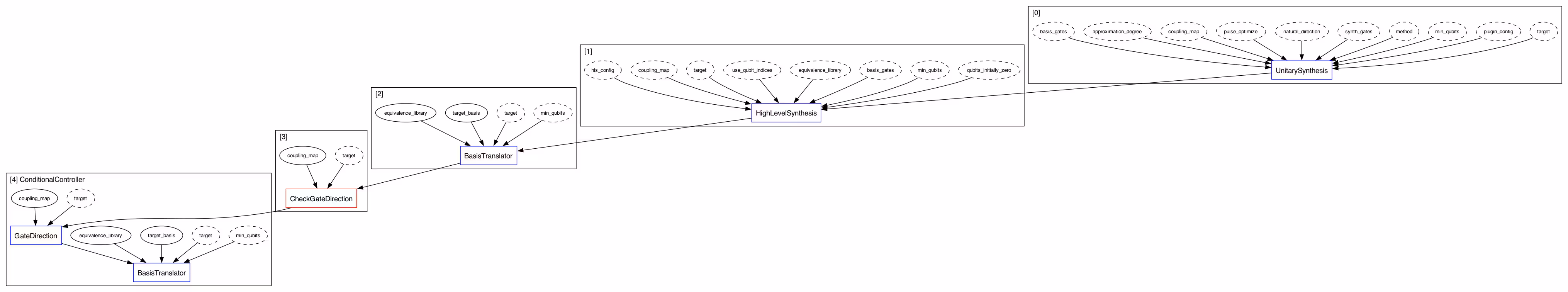

display(pm.translation.draw())
basis_out = pm.translation.run(layout_out)
basis_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03386 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.02718 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 2.64192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckGateDirection - 0.02217 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GateDirection - 0.36502 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.64778 (ms)

Nota: No todas las etapas individuales pueden ejecutarse siempre de forma independiente, ya que algunas necesitan información de una etapa anterior.

3.4 Etapa de optimización

La última etapa estándar en la pipeline es la optimización. Después de que el circuito ha sido embebido para el sistema objetivo, ha crecido considerablemente. Esto se debe principalmente a ineficiencias en las relaciones de equivalencia de la traducción de base y la inserción de SWAPs. La etapa de optimización intenta minimizar el tamaño y la profundidad del circuito. Ejecuta una serie de passes en un bucle do while hasta alcanzar un resultado estable.

# pm.pre_optimization.draw()
pm.optimization.draw()

logger = logging.getLogger()
logger.setLevel("INFO")
opt_out = pm.optimization.run(basis_out)

INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.30112 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.03195 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.01216 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.63729 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.41723 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.01192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.05484 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.08583 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.20599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00787 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00715 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.16809 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.17190 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00691 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.02408 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.04935 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00525 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00620 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00286 (ms)

opt_out.draw("mpl", idle_wires=False, fold=-1)

4. Ejemplos en profundidad

4.1 Optimización de bloques de dos qubits mediante síntesis unitaria de dos qubits

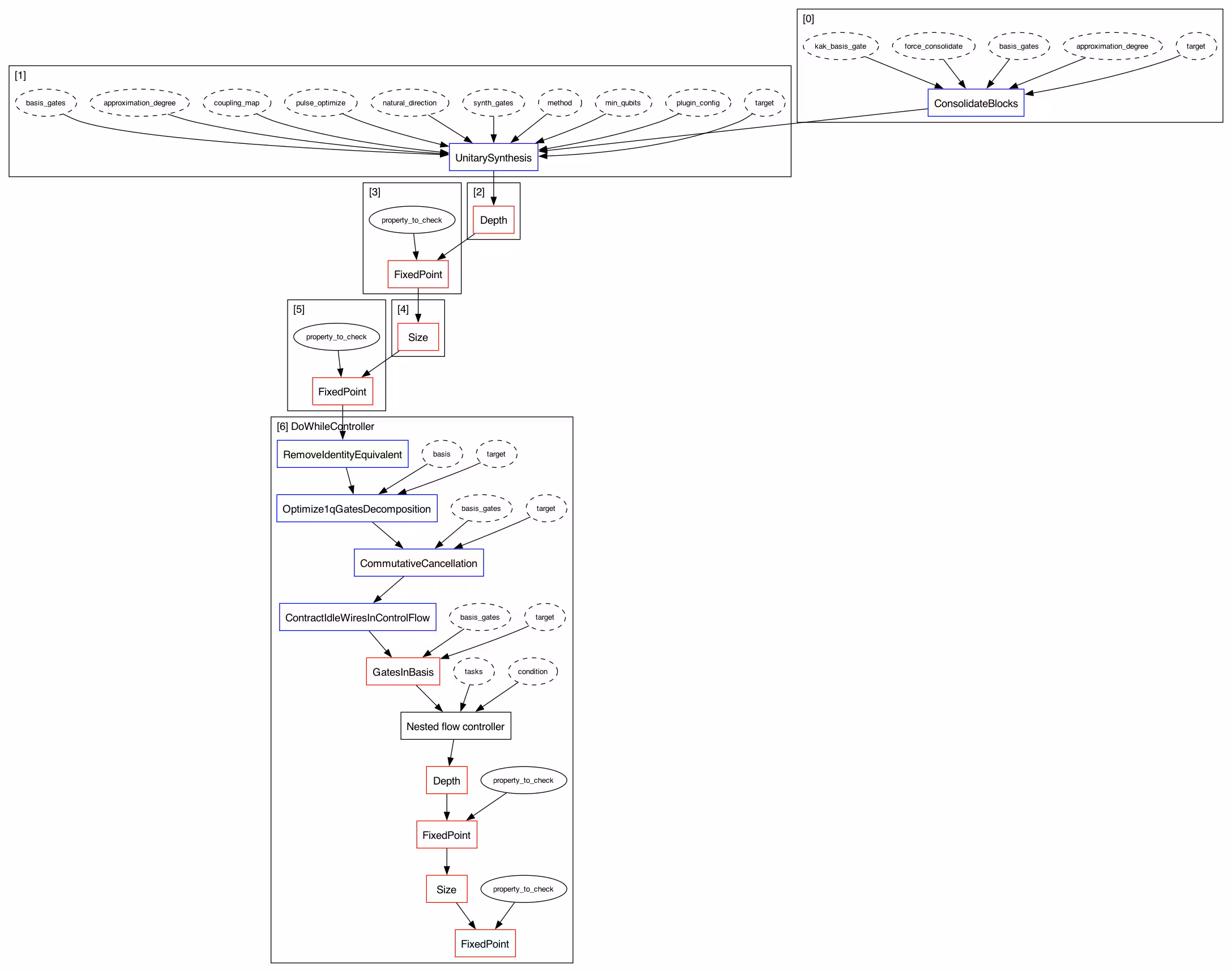

Para los niveles 2 y 3 hay más passes (Collect2qBlocks, ConsolidateBlocks, UnitarySynthesis) para una optimización más profunda, concretamente la optimización de bloques de dos qubits. (Compara el flujo del nivel de optimización 2 con el de nivel 1 mostrado arriba)

La optimización de bloques de dos qubits consta de dos pasos: la recolección y consolidación de bloques de 2 qubits y la síntesis de las matrices unitarias de 2 qubits.

pm2 = generate_preset_pass_manager(2, backend, seed_transpiler=42)
pm2.optimization.draw()

from qiskit.transpiler import PassManager
from qiskit.transpiler.passes import (
    Collect2qBlocks,
    ConsolidateBlocks,
    UnitarySynthesis,
)

# Collect 2q blocks and consolidate to unitary when we expect that we can reduce the 2q gate count for that unitary
consolidate_pm = PassManager(
    [
        Collect2qBlocks(),
        ConsolidateBlocks(target=backend.target),
    ]
)

display(basis_out.draw("mpl", idle_wires=False, fold=-1))

consolidated = consolidate_pm.run(basis_out)
consolidated.draw("mpl", idle_wires=False, fold=-1)

# Synthesize unitaries
UnitarySynthesis(target=backend.target)(consolidated).draw(
    "mpl", idle_wires=False, fold=-1
)

logger.setLevel("WARNING")

Hemos visto en la Parte 2 que el flujo real del compilador cuántico no es tan simple y consta de muchos passes (tareas). Esto se debe principalmente al esfuerzo de ingeniería de software necesario para garantizar un buen rendimiento para un amplio espectro de circuitos de aplicación y la mantenibilidad del software. El transpilador de Qiskit funciona bien en la mayoría de los casos, pero si descubres que tu circuito no está siendo optimizado de manera óptima, sería una buena oportunidad para desarrollar una optimización de circuitos específica para la aplicación como en la Parte 1. La tecnología de transpiladores continúa evolucionando — tu contribución de I+D es bienvenida.

from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()
backend = service.backend("ibm_brisbane")
sampler = Sampler(backend)

circ = QuantumCircuit(3)
circ.ccx(0, 1, 2)
circ.measure_all()
circ.draw("mpl")

sampler.run([circ])  # IBMInputValueError will be raised

4.2 La optimización de circuitos es importante

Primero comparamos los resultados de ejecutar circuitos de preparación de estados GHZ de 5 qubits ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) con y sin optimización.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()

# backend = service.backend('ibm_brisbane')
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

Primero utilizamos un circuito GHZ sintetizado de forma ingenua como se muestra a continuación.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

Transpilamos el circuito sin optimización (optimization_level=0) y con optimización (optimization_level=2). Como puedes ver, hay una diferencia significativa en la longitud de los circuitos transpilados.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ0, circ2], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rnnemya70008ek1zg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

4.3 La síntesis de circuitos es importante

A continuación, comparamos los resultados de dos circuitos de preparación de estados GHZ de 5 qubits ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) sintetizados de manera diferente.

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A better GHZ circuit (smarter synthesis), you learned in a previous lecture
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ_org, circ_new], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rp283grvg008j12fg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, synthesis_org_result, synthesis_new_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "synthesis_org",
        "synthesis_new",
    ],
)

4.4 Descomposición general de puertas de 1 qubit

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library.standard_gates import UGate

phi, theta, lam = Parameter("φ"), Parameter("θ"), Parameter("λ")

qc = QuantumCircuit(1)
qc.append(UGate(theta, phi, lam), [0])
qc.draw(output="mpl")

transpile(qc, basis_gates=["rz", "sx"]).draw(output="mpl")

4.5 Optimización de bloques de 1 qubit

from qiskit import QuantumCircuit

qc = QuantumCircuit(1)
qc.x(0)
qc.y(0)
qc.z(0)
qc.rx(1.23, 0)
qc.ry(1.23, 0)
qc.rz(1.23, 0)
qc.h(0)
qc.s(0)
qc.t(0)
qc.sx(0)
qc.sdg(0)
qc.tdg(0)

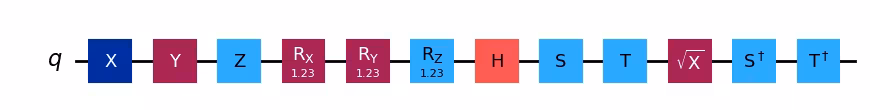

qc.draw(output="mpl")

from qiskit.quantum_info import Operator

Operator(qc)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

from qiskit import transpile

qc_opt = transpile(qc, basis_gates=["rz", "sx"])
qc_opt.draw(output="mpl")

Operator(qc_opt)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

Operator(qc).equiv(Operator(qc_opt))

True

4.6 Descomposición de Toffoli

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc.draw(output="mpl")

from qiskit import QuantumCircuit, transpile

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.7 Descomposición de la puerta CU

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
# qc.cu(theta, phi, lam, gamma, 0, 1)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc.draw(output="mpl")

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.8 CX, ECR, CZ son equivalentes salvo Cliffords locales

Nota: $H$ (Hadamard), $S$ (rotación Z de $\pi/2$), $S^\dagger$ (rotación Z de $-\pi/2$) y $X$ (Pauli-X) son todas puertas Clifford.

qc = QuantumCircuit(2)
qc.cx(0, 1)
qc.draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["x", "s", "h", "sdg", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["h", "cz"]).draw(output="mpl", style="bw")

Usando las puertas base de 1 qubit del backend de IBM "rz", "sx" y "x".

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "cz"]).draw(output="mpl", style="bw")

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'
