SQD para la estimación de energía de un hamiltoniano químico

En esta lección aplicamos SQD para estimar la energía del estado fundamental de una molécula.

Para ello, discutiremos los siguientes temas utilizando el enfoque de patrones de Qiskit de $4$ pasos:

1. Paso 1: Mapear el problema a circuitos cuánticos y operadores
   • Construir el hamiltoniano molecular para $N_2$.
   • Explicar el ansatz Local Unitary Cluster Jastrow (LUCJ) [1], inspirado en la química y compatible con el hardware
2. Paso 2: Optimizar para el hardware objetivo
   • Optimizar el conteo de compuertas y la disposición del ansatz para la ejecución en hardware
3. Paso 3: Ejecutar en el hardware objetivo
   • Ejecutar el circuito optimizado en una QPU real para generar muestras del subespacio
4. Paso 4: Posprocesar resultados
   • Introducir el bucle autoconsistente de recuperación de configuración [2]
     • Posprocesar el conjunto completo de muestras de cadenas de bits, utilizando conocimiento previo sobre el número de partículas y la ocupación orbital promedio de la iteración más reciente
     • Crear lotes de submuestras probabilísticamente a partir de cadenas de bits recuperadas
     • Proyectar y diagonalizar el hamiltoniano molecular sobre cada subespacio muestreado
     • Almacenar la energía del estado fundamental más baja entre todos los lotes y actualizar la ocupación orbital promedio

En esta lección utilizamos varios paquetes de software.

• PySCF para definir la molécula y construir el hamiltoniano
• Paquete ffsim para construir el ansatz LUCJ
• Qiskit para transpilar el ansatz para la ejecución en hardware
• Qiskit IBM Runtime para ejecutar el circuito en una QPU y recopilar muestras
• Qiskit addon SQD para la recuperación de configuración y la estimación de la energía del estado fundamental mediante proyección de subespacios y diagonalización de matrices

1. Mapear el problema a circuitos cuánticos y operadores

Hamiltoniano molecular

Un hamiltoniano molecular tiene la forma general:

$$\hat{H} = \sum_{ \substack{pr\\\sigma} } h_{pr} \, \hat{a}^\dagger_{p\sigma} \hat{a}_{r\sigma} + \sum_{ \substack{prqs\\\sigma\tau} } \frac{(pr|qs)}{2} \, \hat{a}^\dagger_{p\sigma} \hat{a}^\dagger_{q\tau} \hat{a}_{s\tau} \hat{a}_{r\sigma}$$

$\hat{a}^\dagger_{p\sigma}$/$\hat{a}_{p\sigma}$ son los operadores de creación/aniquilación fermiónicos asociados al $p$-ésimo elemento del conjunto de bases y al espín $\sigma$. $h_{pr}$ y $(pr|qs)$ son las integrales electrónicas de uno y dos cuerpos. Con PySCF definimos la molécula y calculamos las integrales de uno y dos cuerpos del hamiltoniano para el conjunto de bases 6-31g.

# Added by doQumentation — required packages for this notebook
!pip install -q ffsim matplotlib numpy pyscf qiskit qiskit-addon-sqd qiskit-ibm-runtime

import warnings
import pyscf
import pyscf.cc
import pyscf.mcscf

warnings.filterwarnings("ignore")

# Specify molecule properties
open_shell = False
spin_sq = 0

# Build N2 molecule
mol = pyscf.gto.Mole()
mol.build(
    atom=[["N", (0, 0, 0)], ["N", (1.0, 0, 0)]],  # Two N atoms 1 angstrom apart
    basis="6-31g",
    symmetry="Dooh",
)

# Define active space
n_frozen = 2
active_space = range(n_frozen, mol.nao_nr())

# Get molecular integrals
scf = pyscf.scf.RHF(mol).run()
num_orbitals = len(active_space)
n_electrons = int(sum(scf.mo_occ[active_space]))
num_elec_a = (n_electrons + mol.spin) // 2
num_elec_b = (n_electrons - mol.spin) // 2
cas = pyscf.mcscf.CASCI(scf, num_orbitals, (num_elec_a, num_elec_b))
mo = cas.sort_mo(active_space, base=0)
hcore, nuclear_repulsion_energy = cas.get_h1cas(mo)  # hcore: one-body integrals
eri = pyscf.ao2mo.restore(1, cas.get_h2cas(mo), num_orbitals)  # eri: two-body integrals

# Compute exact energy for comparison
exact_energy = cas.run().e_tot

converged SCF energy = -108.835236570774
CASCI E = -109.046671778080  E(CI) = -32.8155692383188  S^2 = 0.0000000

En esta lección utilizamos la transformación de Jordan-Wigner (JW) para mapear una función de onda fermiónica a una función de onda de qubits, de modo que pueda prepararse con un circuito cuántico. La transformación JW mapea el espacio de Fock de fermiones en M orbitales espaciales al espacio de Hilbert de 2M qubits, es decir, un orbital espacial se divide en dos orbitales de espín: uno para un electrón de espín arriba ($\alpha$) y otro para espín abajo ($\beta$). Un orbital de espín puede estar ocupado o desocupado. Cuando hablamos del número de orbitales, generalmente nos referimos al número de orbitales espaciales; el número de orbitales de espín es el doble. En circuitos cuánticos, representamos cada orbital de espín con un qubit. Así, un grupo de qubits representa orbitales de espín arriba o $\alpha$, y otro grupo representa orbitales de espín abajo o $\beta$. La molécula $N_2$, por ejemplo, tiene $16$ orbitales espaciales para el conjunto de bases 6-31g (es decir, $16$ $\alpha$ + $16$ $\beta$ = $32$ orbitales de espín). Por lo tanto, necesitamos un circuito cuántico de $32$ qubits (eventualmente se pueden necesitar qubits auxiliares adicionales, como se discute más adelante). Los qubits se miden en la base computacional para generar cadenas de bits que representan configuraciones electrónicas o determinantes (de Slater). En esta lección usamos los términos cadenas de bits, configuraciones y determinantes de forma intercambiable. Las cadenas de bits indican la ocupación electrónica en los orbitales de espín: un $1$ en una posición de bit significa que el orbital de espín correspondiente está ocupado, mientras que un $0$ significa que está vacío. Dado que los problemas de estructura electrónica conservan el número de partículas, un número fijo de orbitales de espín debe estar ocupado. La molécula $N_2$ tiene $5$ electrones de espín arriba ($\alpha$) y $5$ de espín abajo ($\beta$). Por lo tanto, cada cadena de bits que representa los orbitales $\alpha$ y $\beta$ debe tener cinco $1\text{s}$ cada una para la molécula $N_2$.

1.1 Circuito cuántico para la generación de muestras: El ansatz LUCJ

En esta lección utilizamos el ansatz Local Unitary Coupled Cluster Jastrow (LUCJ) \[1\] para la preparación del estado cuántico y el posterior muestreo. Primero explicamos los diferentes bloques de construcción del ansatz UCJ completo y las aproximaciones realizadas en la variante local. Luego construimos el ansatz LUCJ con el paquete ffsim y lo optimizamos con el transpilador de Qiskit para la ejecución en hardware.

El ansatz UCJ tiene la siguiente forma (para un producto de $L$ capas o repeticiones del operador UCJ):

$$|\psi\rangle = \prod_{\mu=1}^{L}{(e^{K^{\mu}} \times {e^{iJ^{\mu}}} \times {e^{-K^{\mu}}})} |\Phi_{0}\rangle$$

donde $\vert \Phi_{0} \rangle$ es un estado de referencia, típicamente el estado de Hartree-Fock (HF). Dado que el estado de Hartree-Fock se define con los orbitales más bajos ocupados, la preparación del estado HF implica aplicar compuertas X para poner a uno los qubits de los orbitales ocupados. Por ejemplo, el bloque de preparación del estado HF para 4 orbitales espaciales y 2 electrones de espín arriba y espín abajo cada uno podría verse así: Una sola repetición del operador UCJ ${(e^{K^{(\mu)}} \times {e^{iJ^{(\mu)}}} \times {e^{-K^{(\mu)}}})}$ consiste en una evolución diagonal de Coulomb ($e^{iJ^{(\mu)}}$), encapsulada entre rotaciones orbitales ($e^{K^{(\mu)}}$ y $e^{-K^{(\mu)}}$). Los bloques de rotación orbital actúan sobre una única especie de espín ($\alpha$ (espín arriba)/$\beta$ (espín abajo)). Para cada especie de electrón, la rotación orbital consiste en una capa de compuertas $R_{z}$ de un qubit, seguida de una secuencia de compuertas de rotación de Givens de dos qubits (compuertas $XX + YY$).

Las compuertas de dos qubits actúan sobre orbitales de espín adyacentes (qubits vecinos más cercanos) y, por lo tanto, son implementables en QPUs de IBM® sin compuertas SWAP. El operador $e^{iJ^{(\mu)}}$, también conocido como operador diagonal de Coulomb, consiste en tres bloques. Dos de ellos actúan sobre regiones de espín iguales ($e^{iJ_{\alpha \alpha}^{(\mu)}}$ y $e^{iJ_{\beta \beta}^{(\mu)}}$), y uno actúa entre dos regiones de espín ($e^{iJ_{\alpha \beta}^{(\mu)}}$).

Todos los bloques en $e^{iJ^{(\mu)}}$ consisten en compuertas número-número $U_{nn}(\phi)$ [1]. Una compuerta $U_{nn}(\phi)$ puede descomponerse en una compuerta $R_{ZZ}(\frac{\phi}{2})$, seguida de dos compuertas $Rz(-\frac{\phi}{2})$ de un qubit sobre dos qubits separados.

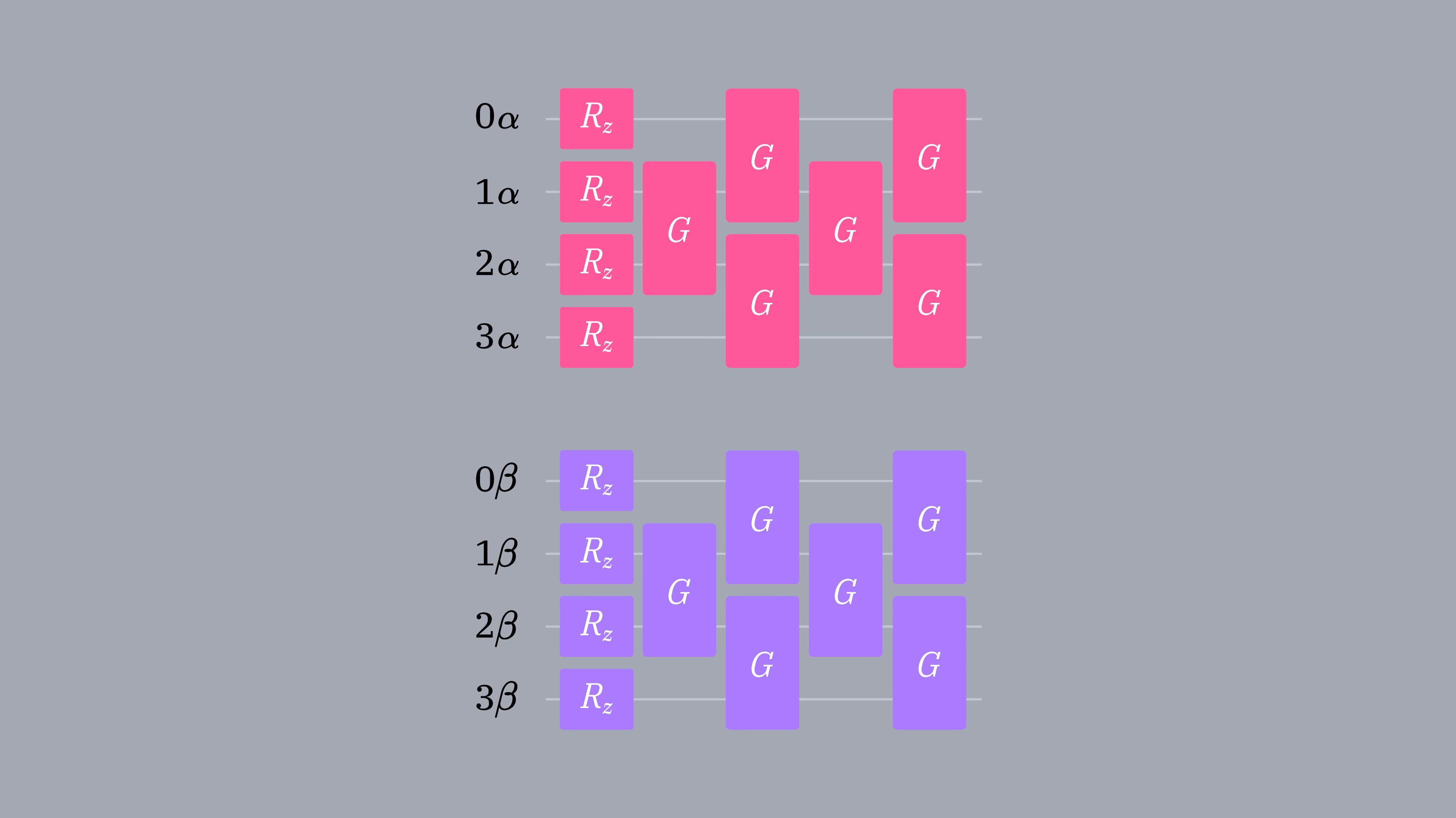

Los componentes de espín igual ($J_{\alpha \alpha}$ y $J_{\beta \beta}$) tienen compuertas $U_{nn}$ entre todos los pares de qubits posibles. Sin embargo, dado que las QPUs superconductoras tienen conectividad limitada, los qubits deben intercambiarse (SWAP) para realizar compuertas entre qubits no adyacentes.

Consideremos, por ejemplo, el siguiente bloque $e^{iJ_{\alpha \alpha}^{(\mu)}}$ (o $e^{iJ_{\beta \beta}^{(\mu)}}$) para $N = 4$ orbitales espaciales. Con una conectividad de qubits lineal, las tres últimas compuertas no son directamente implementables ya que actúan entre qubits no adyacentes (por ejemplo, Q0 y Q2 no están conectados directamente). Por lo tanto, necesitamos compuertas SWAP para hacerlos adyacentes (la siguiente figura muestra un ejemplo con $3$ compuertas SWAP). A continuación, el bloque $J_{\alpha \beta}$ implementa compuertas entre orbitales con el mismo índice de diferentes regiones de espín (por ejemplo, entre $0\alpha$ y $0\beta$). De manera similar, estas compuertas requieren SWAPs cuando los qubits no son físicamente adyacentes en una QPU. De la discusión anterior se deduce que el ansatz UCJ encuentra obstáculos en la ejecución en hardware ya que requiere compuertas SWAP debido a interacciones entre qubits no adyacentes. La variante local del ansatz UCJ, LUCJ, aborda este desafío eliminando algunas compuertas $U_{nn}$ del operador diagonal de Coulomb.

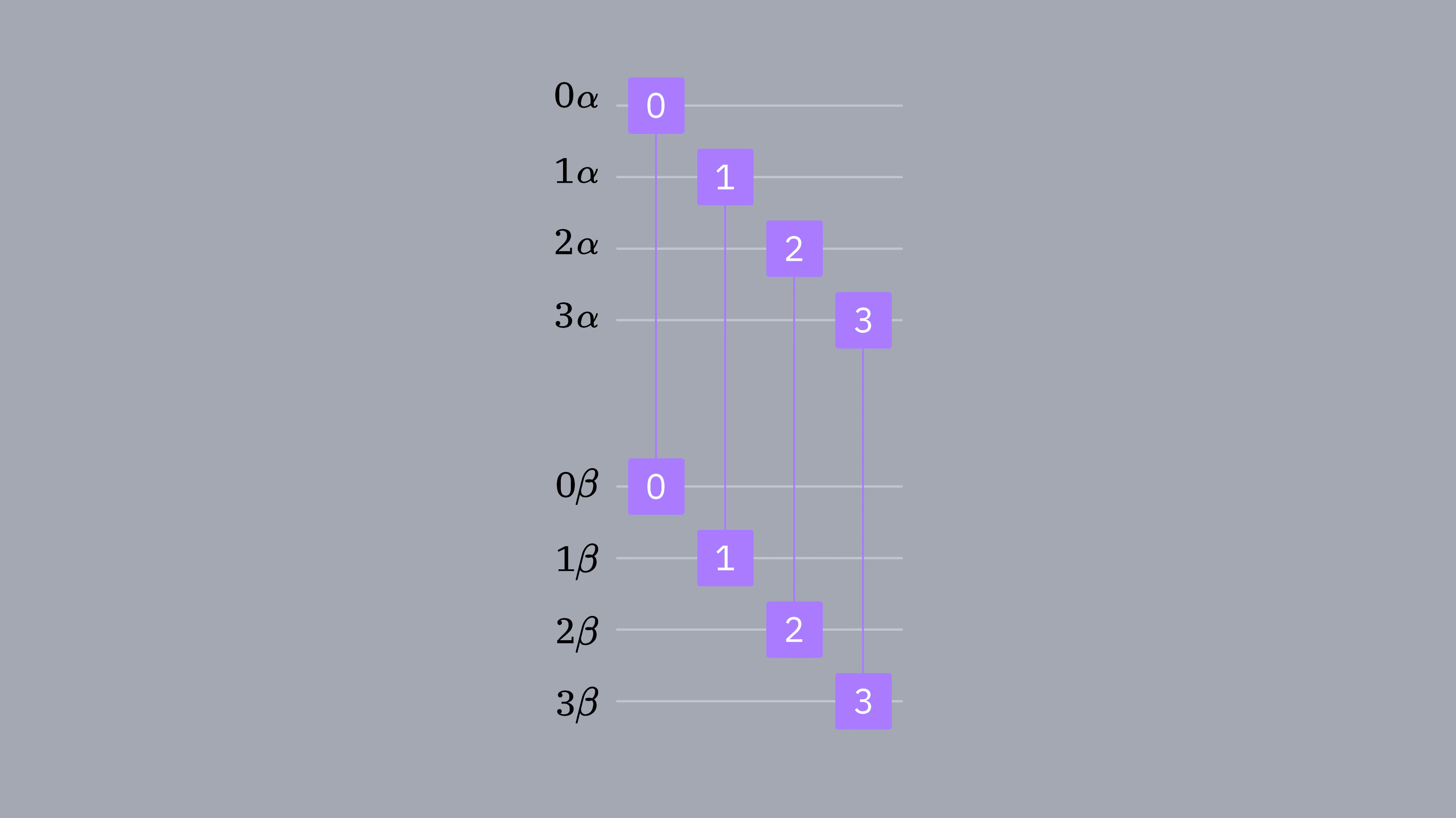

En los bloques de espín igual ($J_{\alpha \alpha}$ y $J_{\beta \beta}$), en la versión LUCJ solo conservamos las compuertas $U_{nn}$ compatibles con conectividad de vecinos más cercanos y eliminamos las compuertas entre qubits no adyacentes. La siguiente figura muestra el bloque LUCJ después de eliminar las compuertas no adyacentes. A continuación, la versión LUCJ del bloque $J_{\alpha \beta}$, que actúa entre diferentes especies de electrones, puede tomar diferentes formas dependiendo de la topología del dispositivo.

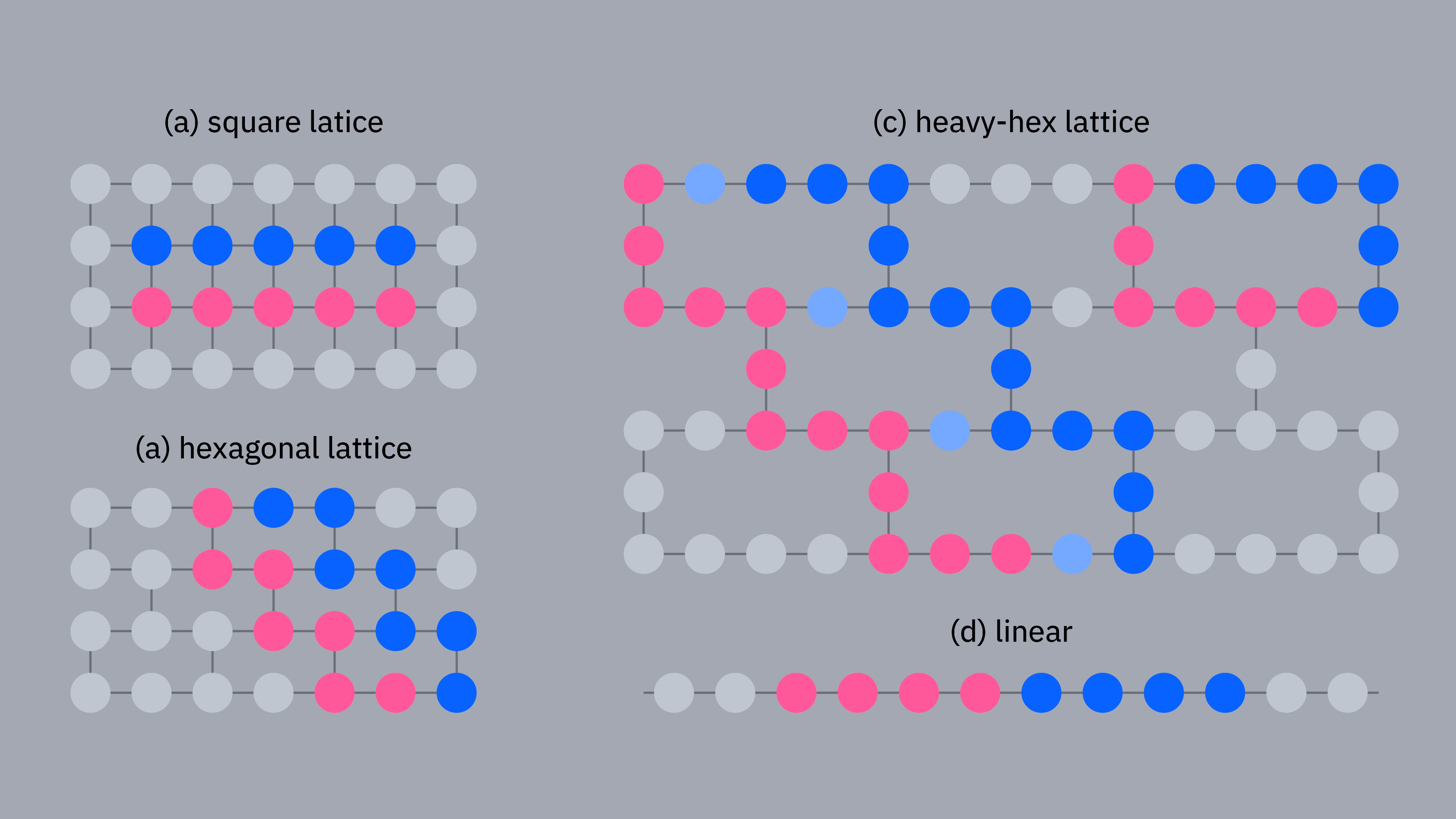

También aquí la versión LUCJ elimina compuertas incompatibles. La siguiente figura muestra variantes del bloque $J_{\alpha \beta}$ para diferentes topologías de qubits, incluyendo cuadrícula, hexagonal, Heavy-Hex y lineal.

• Cuadrada: Podemos tener compuertas $U_{nn}$ entre todos los orbitales $\alpha$ y $\beta$ sin SWAPs y, por lo tanto, no necesitamos eliminar ninguna compuerta $U_{nn}$.
• Heavy-Hex: Las interacciones $\alpha$-$\beta$ se mantienen entre cada $4$-to orbital de espín indexado (por ejemplo, el 0.o, 4.o y 8.o) y son mediadas por qubits auxiliares, es decir, necesitamos qubits auxiliares entre las cadenas lineales que representan los orbitales $\alpha$ y $\beta$. Esta disposición requiere un número limitado de SWAPs.
• Hexagonal: Cada segundo orbital, por ejemplo el 0.o, 2.o y 4.o orbital indexado, se convierte en vecino más cercano cuando $\alpha$ y $\beta$ se disponen en dos cadenas lineales adyacentes.
• Lineal: Solo un orbital $\alpha$ y uno $\beta$ están conectados, lo que significa que el bloque $J_{\alpha \beta}$ tiene solo una compuerta. Eliminar compuertas del ansatz UCJ para crear la versión LUCJ lo hace más compatible con el hardware, pero el ansatz pierde algo de expresividad. Por lo tanto, pueden ser necesarias más repeticiones ($L$) del operador UCJ modificado en el ansatz LUCJ.

1.2 Inicialización del ansatz LUCJ

El LUCJ es un ansatz parametrizado y debemos inicializar los parámetros antes de la ejecución en hardware. Una forma de inicializar el ansatz es usar amplitudes t1 y t2 del método clásico Coupled Cluster Singles and Doubles (CCSD), donde las amplitudes t1 son los coeficientes de los operadores de excitación simple y las amplitudes t2 los de los operadores de excitación doble.

Nótese que, aunque la inicialización del ansatz LUCJ con amplitudes t1 y t2 produce resultados aceptables, los parámetros del ansatz pueden requerir optimización adicional.

# Get CCSD t2 amplitudes for initializing the ansatz
ccsd = pyscf.cc.CCSD(
    scf, frozen=[i for i in range(mol.nao_nr()) if i not in active_space]
)
ccsd.run()

t1 = ccsd.t1
t2 = ccsd.t2

E(CCSD) = -109.0398256929733  E_corr = -0.20458912219883

1.3 Construcción del ansatz LUCJ con ffsim

Utilizamos el paquete ffsim para crear el ansatz e inicializarlo con las amplitudes t1 y t2 calculadas anteriormente. Dado que nuestra molécula tiene un estado de Hartree-Fock de capa cerrada, usamos la variante con equilibrio de espín del ansatz UCJ, UCJOpSpinBalanced.

Dado que el hardware de IBM tiene topología Heavy-Hex, adoptamos el patrón zigzag utilizado en [1] y explicado anteriormente para las interacciones de qubits. En este patrón, los orbitales (qubits) con el mismo espín están conectados con una topología de línea (círculos rojos y azules). Debido a la topología Heavy-Hex, los orbitales de diferentes espines tienen conexiones entre cada 4.o orbital, es decir, el 0.o, 4.o, 8.o, y así sucesivamente (círculos morados).

import ffsim
from qiskit import QuantumCircuit, QuantumRegister

n_reps = 2
alpha_alpha_indices = [(p, p + 1) for p in range(num_orbitals - 1)]
alpha_beta_indices = [(p, p) for p in range(0, num_orbitals, 4)]

ucj_op = ffsim.UCJOpSpinBalanced.from_t_amplitudes(
    t2=t2,
    t1=t1,
    n_reps=n_reps,
    interaction_pairs=(alpha_alpha_indices, alpha_beta_indices),
)

nelec = (num_elec_a, num_elec_b)

# create an empty quantum circuit
qubits = QuantumRegister(2 * num_orbitals, name="q")
circuit = QuantumCircuit(qubits)

# prepare Hartree-Fock state as the reference state and append it to the quantum circuit
circuit.append(ffsim.qiskit.PrepareHartreeFockJW(num_orbitals, nelec), qubits)

# apply the UCJ operator to the reference state
circuit.append(ffsim.qiskit.UCJOpSpinBalancedJW(ucj_op), qubits)
circuit.measure_all()
# circuit.decompose().draw("mpl", scale=0.5, fold=-1)

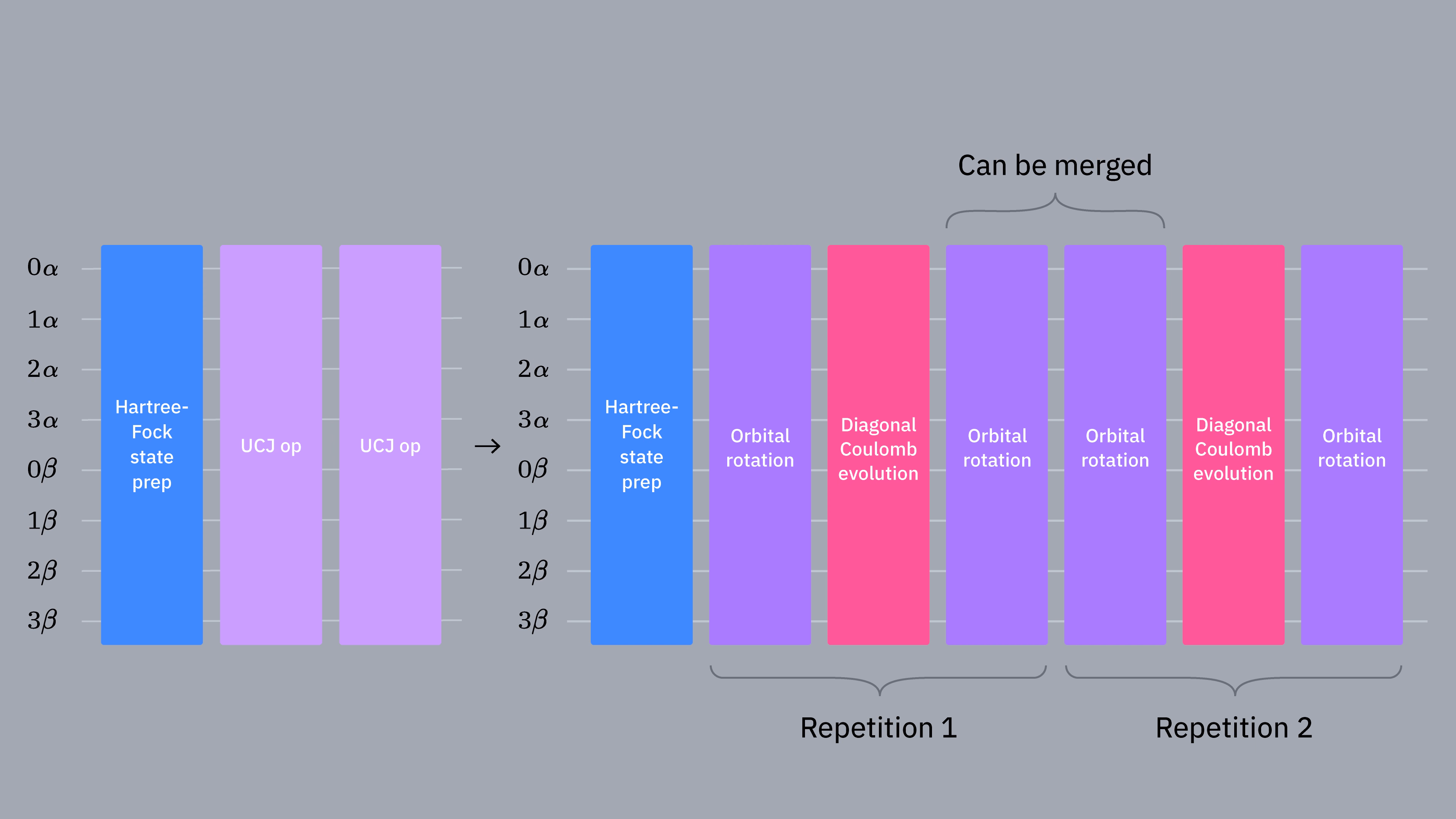

El ansatz LUCJ con capas repetidas puede optimizarse fusionando bloques adyacentes. Consideremos el caso n_reps=2: los dos bloques de rotación orbital en el centro pueden fusionarse en un único bloque de rotación orbital. El paquete ffsim tiene un Pass Manager llamado ffsim.qiskit.PRE_INIT para optimizar el circuito fusionando dichos bloques adyacentes.

2. Optimizar para el hardware objetivo

Primero obtenemos un backend de nuestra elección. Optimizamos nuestro circuito para el backend y luego ejecutamos el circuito optimizado en el mismo backend para generar muestras del subespacio.

from qiskit_ibm_runtime import QiskitRuntimeService

service = QiskitRuntimeService()
# Use the least-busy backend or specify a quantum computer using the syntax commented out below.
backend = service.least_busy(operational=True, simulator=False)
# backend = service.backend("ibm_brisbane")

A continuación, recomendamos los siguientes pasos para optimizar el ansatz y hacerlo compatible con el hardware.

• Seleccionar qubits físicos (initial_layout) del hardware objetivo que correspondan al patrón zigzag descrito anteriormente (dos cadenas lineales con qubit auxiliar intermedio). La disposición de los qubits en este patrón produce un circuito eficiente y compatible con el hardware con menos compuertas.
• Crear un pass manager escalonado con la función generate_preset_pass_manager de Qiskit con el backend e initial_layout elegidos.
• Establecer la etapa pre_init del pass manager escalonado en ffsim.qiskit.PRE_INIT. ffsim.qiskit.PRE_INIT contiene pases del transpilador de Qiskit que descomponen compuertas en rotaciones orbitales y luego las fusionan, lo que resulta en menos compuertas en el circuito final.
• Aplicar el pass manager a tu circuito.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

spin_a_layout = [0, 14, 18, 19, 20, 33, 39, 40, 41, 53, 60, 61, 62, 72, 81, 82]
spin_b_layout = [2, 3, 4, 15, 22, 23, 24, 34, 43, 44, 45, 54, 64, 65, 66, 73]

initial_layout = spin_a_layout + spin_b_layout

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend, initial_layout=initial_layout
)

# without PRE_INIT passes
isa_circuit = pass_manager.run(circuit)
print(f"Gate counts (w/o pre-init passes): {isa_circuit.count_ops()}")

# with PRE_INIT passes
# We will use the circuit generated by this pass manager for hardware execution
pass_manager.pre_init = ffsim.qiskit.PRE_INIT
isa_circuit = pass_manager.run(circuit)
print(f"Gate counts (w/ pre-init passes): {isa_circuit.count_ops()}")

Gate counts (w/o pre-init passes): OrderedDict({'rz': 7579, 'sx': 6106, 'ecr': 2316, 'x': 336, 'measure': 32, 'barrier': 1})
Gate counts (w/ pre-init passes): OrderedDict({'rz': 4088, 'sx': 3125, 'ecr': 1262, 'x': 201, 'measure': 32, 'barrier': 1})

3. Ejecutar en el hardware objetivo

Después de optimizar el circuito para la ejecución en hardware, estamos listos para ejecutarlo en el hardware objetivo y recopilar muestras para la estimación de la energía del estado fundamental. Dado que tenemos un solo circuito, utilizamos el modo de ejecución de trabajos de Qiskit Runtime y ejecutamos nuestro circuito.

from qiskit_ibm_runtime import SamplerV2 as Sampler

sampler = Sampler(mode=backend)
sampler.options.dynamical_decoupling.enable = True

job = sampler.run([isa_circuit], shots=10_000)  # Takes approximately 5sec of QPU time

# Run cell after IQX job completion
primitive_result = job.result()
pub_result = primitive_result[0]
counts = pub_result.data.meas.get_counts()

4. Posprocesar resultados

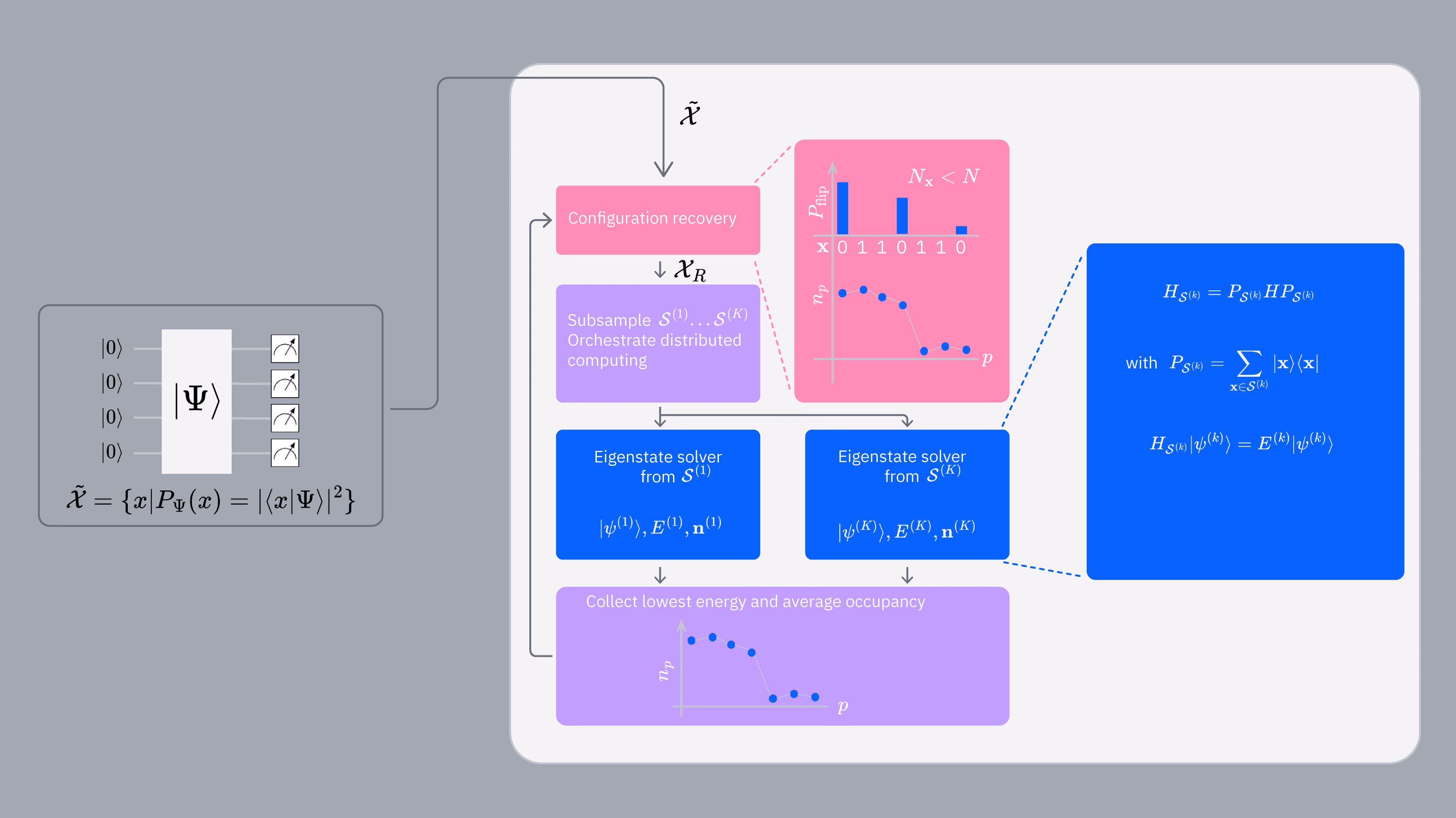

La parte de posprocesamiento del flujo de trabajo de SQD se puede resumir con el siguiente diagrama.

El muestreo del ansatz LUCJ en la base computacional genera un conjunto de configuraciones ruidosas $\tilde{\mathcal{\chi}}$, que se utilizan en la rutina de posprocesamiento. Esta incluye un método llamado recuperación de configuración (detalles a continuación), para corregir probabilísticamente configuraciones con un número incorrecto de electrones. Las configuraciones con el número correcto de electrones $\tilde{\mathcal{\chi}}_{R}$ se dividen entonces en múltiples lotes y se distribuyen según la frecuencia de cada configuración única. Cada lote de muestras define un subespacio ($\mathcal{S^{(k)}}$). Luego, el hamiltoniano molecular $H$ se proyecta sobre los subespacios:

$$H_{\mathcal{S}^{(k)}} = P_{\mathcal{S}^{(k)}} H _{\mathcal{S}^{(k)}} \text{ with } P_{\mathcal{S}^{(k)}} = \sum_{x \in \mathcal{S}^{(k)}} \vert x \rangle \langle x \vert$$

Cada hamiltoniano proyectado $H_{\mathcal{S}^{(k)}}$ se pasa luego a un solucionador de valores propios que lo diagonaliza para calcular valores propios y vectores propios para reconstruir un estado propio. En esta lección, proyectamos y diagonalizamos el hamiltoniano con el paquete qiskit-addon-sqd, que utiliza el método de Davidson de PySCF para la diagonalización.

$$H_{\mathcal{S}^{(k)}} \vert \psi^{(k)} \rangle = E^{(k)} \vert \psi^{(k)} \rangle$$

Luego recopilamos el valor propio (energía) más bajo de los lotes y también calculamos la ocupación orbital promedio $\text{n}$. La información sobre la ocupación promedio se utiliza en el paso de recuperación de configuración para corregir probabilísticamente configuraciones ruidosas.

A continuación, explicamos el bucle autoconsistente de recuperación de configuración en detalle y mostramos ejemplos concretos de código para implementar los pasos mencionados anteriormente para estimar la energía del estado fundamental del hamiltoniano de $N_2$.

4.1 Recuperación de configuración: Descripción general

Cada bit en una cadena de bits (determinante de Slater) representa un orbital de espín. La mitad derecha de una cadena de bits representa orbitales de espín arriba, y la mitad izquierda representa orbitales de espín abajo. Un 1 significa que el orbital está ocupado por un electrón, y un 0 significa que el orbital está vacío. Conocemos el número correcto de partículas (tanto electrones de espín arriba como de espín abajo) a priori. Supongamos que tenemos un determinante $x$ con $N_x$ electrones (es decir, $N_x$ unos en la cadena de bits). El número correcto de partículas es $N$. Si $N_x \neq N$, sabemos que la cadena de bits fue corrompida por el ruido. La rutina autoconsistente de configuración intenta corregir la cadena de bits invirtiendo probabilísticamente $|N_x - N|$ bits utilizando información sobre la ocupación orbital promedio. La ocupación orbital promedio ($n$) indica qué tan probable es que un orbital esté ocupado por un electrón. Si $N_x < N$, tenemos muy pocos electrones y necesitamos invertir algunos $0$s a $1$s, y viceversa.

La probabilidad de inversión puede ser $|x[i] - avg\_occupancy[i]|$ para el $i$-ésimo orbital de espín. En [2], los autores utilizaron una probabilidad de inversión ponderada con una función ReLU modificada.

$$\begin{align} w(y) = \begin{cases} \delta \frac{y}{h} & \text{if } y \leq h\\ \nonumber \delta + (1 - \delta) \frac{y - h}{1 - h} & \text{if } y > h \end{cases} \end{align}$$

Aquí, $h$ define la posición de la "esquina" de la función ReLU, y el parámetro $\delta$ define el valor de la función ReLU en la esquina. Para $\delta = 0$, $w$ se convierte en la verdadera función ReLU, y para $\delta > 0$ en la ReLU modificada. En la publicación, los autores utilizaron $\delta = 0.01$ y $h =$ número de partículas alfa (o beta) / número de orbitales de espín alfa (o beta) $= N/M$ (factor de llenado).

La ocupación orbital promedio ($n$) no se conoce a priori. La primera iteración de la estimación del estado fundamental comienza con configuraciones que solo tienen números correctos de partículas en ambas especies de espín. Después de la primera iteración, tenemos una estimación del estado fundamental, y a partir de ella podemos construir la primera estimación de $n$. Esta estimación de $n$ se utiliza para recuperar configuraciones, realizar la siguiente iteración de la estimación del estado fundamental y refinar la estimación de $n$ de forma autoconsistente. El proceso se repite hasta que se cumple un criterio de terminación.

Consideremos el siguiente ejemplo para $N = 2$ y $x = |1000\rangle$ ($N_x = 1$). Necesitamos invertir uno de los ceros a uno para corregir el número de partículas, y las posibilidades son 1100, 1010 y 1001. Basándose en la probabilidad de inversión, una de las posibilidades se selecciona como la configuración recuperada (o cadena de bits con el número correcto de partículas).

Supongamos que en la primera iteración ejecutamos dos lotes, y los estados fundamentales estimados a partir de ellos son:

$$\begin{align}\nonumber \text{Batch0: } \vert \psi \rangle &= 0.8 \times \vert 1001 \rangle + 0.6 \times \vert 0110 \rangle \\ \nonumber \text{Batch1: } \vert \psi \rangle &= \frac{1}{\sqrt{3}} \left( \vert 1001 \rangle + \vert 0101 \rangle + \vert 0110 \rangle \right) \nonumber \end{align}$$

A partir de los estados de la base computacional y sus amplitudes, podemos calcular la probabilidad de ocupación electrónica (abreviada ocupación) por orbital de espín (qubit) (nótese: probabilidad = |amplitud|$^2$). A continuación, tabulamos las ocupaciones por qubit para cada cadena de bits en el estado fundamental estimado y calculamos la ocupación orbital total para un lote. Nótese que el bit más a la derecha representa qubit-0 (Q0) y el bit más a la izquierda Q3, según la convención de Qiskit.

Ocupación (Batch0):

	Q3	Q2	Q1	Q0
1001	0.64	0.0	0.0	0.64
0110	0.0	0.36	0.36	0.0
n (Batch0)	0.64	0.36	0.36	0.64

Ocupación (Batch1)

	Q3	Q2	Q1	Q0
1001	0.33	0.00	0.00	0.33
0101	0.0	0.33	0.00	0.33
0110	0.0	0.33	0.33	0.00
n (Batch1)	0.33	0.66	0.33	0.66

Ocupación (Promedio sobre todos los lotes)

	Q3	Q2	Q1	Q0
n (Batch0)	0.64	0.36	0.36	0.64
n (Batch1)	0.33	0.66	0.33	0.66
n (average)	0.49	0.51	0.35	0.65

A partir de la ocupación orbital promedio calculada anteriormente, podemos determinar las probabilidades de inversión para diferentes orbitales en la configuración $x = \vert 1000 \rangle$. Dado que el orbital representado por Q3 ya está ocupado y no necesita invertirse, establecemos su p(flip) en $0$. Para los orbitales desocupados restantes, la probabilidad de inversión es respectivamente $\vert x[i] - \text{n}[i] \vert$. Junto con p(flip), también calculamos el peso de probabilidad de la inversión con la función ReLU modificada descrita anteriormente.

Probabilidad de inversión ($x = \vert 1000 \rangle$, $\delta = 0.01$, $h = N/M = 2/4 = 0.50$)

	Q3	Q2	Q1	Q0
p(flip) ($\vert x[i] - \text{n}[i] \vert$)	0	0.51	0.35	0.65
w(p(flip))	0	0.03	0.007	0.31

Finalmente, con las probabilidades ponderadas anteriores, podemos invertir uno de los orbitales desocupados Q2, Q1 y Q0. Según los valores anteriores, Q0 tiene la mayor probabilidad de ser invertido, y una posible configuración recuperada sería $\vert \text{1001} \rangle$. El proceso completo de recuperación de configuración autoconsistente se puede resumir de la siguiente manera:

Primera iteración: Supongamos que las cadenas de bits (configuraciones o determinantes de Slater) generadas por la computadora cuántica forman un conjunto $\widetilde{\chi}$, que contiene tanto configuraciones con número de partículas correcto ($\widetilde{\chi}_{correct}$) como incorrecto ($\widetilde{\chi}_{incorrect}$) en cada región de espín.

1. Las configuraciones de ($\widetilde{\chi}_{correct}$) se ensamblan aleatoriamente en lotes $(\mathcal{S}^{(1)}, \cdots, \mathcal{S}^{(K)})$ de vectores para la proyección de subespacios. El número de lotes y el número de muestras en cada lote son parámetros definidos por el usuario. Cuantas más muestras en cada lote, mayor es la dimensión del subespacio y más costosa computacionalmente la diagonalización. Por otro lado, muy pocas muestras pueden resultar en la ausencia de vectores de soporte del estado fundamental y una estimación incorrecta.
2. Aplicar el solucionador de estados propios (es decir, proyección sobre el subespacio y diagonalización) a los lotes y obtener estados propios aproximados $|\psi^{(1)}\rangle, \cdots, |\psi^{(K)}\rangle$.
3. A partir de los estados propios aproximados, construir la primera estimación de $n$.

Iteraciones siguientes:

1. Con $n$, corregir las configuraciones con número incorrecto de partículas en $\widetilde{\chi}_{incorrect}$. Las llamamos $\widetilde{\chi}_{correct\_new}$. Entonces $\widetilde{\chi}_{recovered} (\widetilde{\chi}_{R}) = \widetilde{\chi}_{correct} \cup \widetilde{\chi}_{correct\_new}$ forma el nuevo conjunto de configuraciones con número correcto de partículas.
2. $\widetilde{\chi}_{R}$ se muestrea para crear lotes $\mathcal{S}^{(1)}, \cdots, \mathcal{S}^{(K)}$.
3. El solucionador de estados propios se ejecuta con nuevos lotes y genera nuevas estimaciones de los estados fundamentales $|\psi^{(1)}\rangle, \cdots, |\psi^{(K)}\rangle$.
4. A partir de los estados propios aproximados, construir la estimación refinada de $n$.
5. Si no se cumple el criterio de terminación, volver al paso 2.1.

4.2 Estimación del estado fundamental

Primero transformamos los conteos en una matriz de cadenas de bits y un array de probabilidades para el posprocesamiento.

Cada fila en la matriz representa una cadena de bits única. Dado que los qubits en Qiskit se indexan desde la derecha en la cadena de bits, la columna 0 representa el qubit N-1 y la columna N-1 representa el qubit 0, donde N es el número de qubits.

Los orbitales alfa se representan en el rango de índices de columna (N, N/2] (mitad derecha), y los orbitales beta en el rango (N/2, 0] (mitad izquierda).

from qiskit_addon_sqd.counts import counts_to_arrays

# Convert counts into bitstring and probability arrays
bitstring_matrix_full, probs_arr_full = counts_to_arrays(counts)

Hay algunas opciones controlables por el usuario que son importantes para este método:

• iterations: Número de iteraciones de recuperación de configuración autoconsistente
• n_batches: Número de lotes de configuraciones utilizados por las diferentes invocaciones del solucionador de estados propios
• samples_per_batch: Número de configuraciones únicas en cada lote
• max_davidson_cycles: Número máximo de ciclos de Davidson ejecutados por cada solucionador de valores propios

import numpy as np
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.fermion import (
    bitstring_matrix_to_ci_strs,
    solve_fermion,
)
from qiskit_addon_sqd.subsampling import postselect_and_subsample

rng = np.random.default_rng(24)
# SQD options
iterations = 5

# Eigenstate solver options
n_batches = 5
samples_per_batch = 500
max_davidson_cycles = 300

# Self-consistent configuration recovery loop
e_hist = np.zeros((iterations, n_batches))  # energy history
s_hist = np.zeros((iterations, n_batches))  # spin history
occupancy_hist = []
avg_occupancy = None
for i in range(iterations):
    print(f"Starting configuration recovery iteration {i}")
    # On the first iteration, we have no orbital occupancy information from the
    # solver, so we begin with the full set of noisy configurations.
    if avg_occupancy is None:
        bs_mat_tmp = bitstring_matrix_full
        probs_arr_tmp = probs_arr_full

    # If we have average orbital occupancy information, we use it to refine the full set of noisy configurations
    else:
        bs_mat_tmp, probs_arr_tmp = recover_configurations(
            bitstring_matrix_full,
            probs_arr_full,
            avg_occupancy,
            num_elec_a,
            num_elec_b,
            rand_seed=rng,
        )

    # Create batches of subsamples. We post-select here to remove configurations
    # with incorrect hamming weight during iteration 0, since no config recovery was performed.
    batches = postselect_and_subsample(
        bs_mat_tmp,
        probs_arr_tmp,
        hamming_right=num_elec_a,
        hamming_left=num_elec_b,
        samples_per_batch=samples_per_batch,
        num_batches=n_batches,
        rand_seed=rng,
    )

    # Run eigenstate solvers in a loop. This loop should be parallelized for larger problems.
    e_tmp = np.zeros(n_batches)
    s_tmp = np.zeros(n_batches)
    occs_tmp = []
    coeffs = []
    for j in range(n_batches):
        strs_a, strs_b = bitstring_matrix_to_ci_strs(batches[j])
        print(f"  Batch {j} subspace dimension: {len(strs_a) * len(strs_b)}")
        energy_sci, coeffs_sci, avg_occs, spin = solve_fermion(
            batches[j],
            hcore,
            eri,
            open_shell=open_shell,
            spin_sq=spin_sq,
            max_davidson=max_davidson_cycles,
        )
        energy_sci += nuclear_repulsion_energy
        e_tmp[j] = energy_sci
        s_tmp[j] = spin
        occs_tmp.append(avg_occs)
        coeffs.append(coeffs_sci)

    # Combine batch results
    avg_occupancy = tuple(np.mean(occs_tmp, axis=0))

    # Track optimization history
    e_hist[i, :] = e_tmp
    s_hist[i, :] = s_tmp
    occupancy_hist.append(avg_occupancy)

Starting configuration recovery iteration 0
  Batch 0 subspace dimension: 21609
  Batch 1 subspace dimension: 21609
  Batch 2 subspace dimension: 21609
  Batch 3 subspace dimension: 21609
  Batch 4 subspace dimension: 21609
Starting configuration recovery iteration 1
  Batch 0 subspace dimension: 609961
  Batch 1 subspace dimension: 616225
  Batch 2 subspace dimension: 627264
  Batch 3 subspace dimension: 633616
  Batch 4 subspace dimension: 624100
Starting configuration recovery iteration 2
  Batch 0 subspace dimension: 564001
  Batch 1 subspace dimension: 605284
  Batch 2 subspace dimension: 582169
  Batch 3 subspace dimension: 559504
  Batch 4 subspace dimension: 591361
Starting configuration recovery iteration 3
  Batch 0 subspace dimension: 550564
  Batch 1 subspace dimension: 549081
  Batch 2 subspace dimension: 531441
  Batch 3 subspace dimension: 527076
  Batch 4 subspace dimension: 531441
Starting configuration recovery iteration 4
  Batch 0 subspace dimension: 544644
  Batch 1 subspace dimension: 580644
  Batch 2 subspace dimension: 527076
  Batch 3 subspace dimension: 531441
  Batch 4 subspace dimension: 537289

4.3 Discusión de los resultados

La primera gráfica muestra que después de algunas iteraciones estimamos la energía del estado fundamental con una precisión de aproximadamente ~24 mH (la precisión química se establece típicamente en 1 kcal/mol $\approx$ 1.6 mH). La segunda gráfica muestra la ocupación promedio de cada orbital espacial después de la última iteración. Vemos que tanto los electrones de espín arriba como los de espín abajo en nuestras soluciones ocupan con alta probabilidad los primeros cinco orbitales.

Aunque la energía del estado fundamental estimada es razonable, no está dentro del rango de precisión química ($\pm \approx 1.6$ mH). Esta desviación puede atribuirse a la pequeña dimensión del subespacio que utilizamos anteriormente para la proyección y diagonalización. Dado que usamos samples_per_batch=500, el subespacio está generado por un máximo de $500$ vectores, a los que les faltan vectores de soporte del estado fundamental. Aumentar el parámetro samples_per_batch debería mejorar la precisión a costa de más recursos computacionales clásicos y tiempo de ejecución.

# Data for energies plot
x1 = range(iterations)
min_e = [np.min(e) for e in e_hist]
e_diff = [abs(e - exact_energy) for e in min_e]
yt1 = [1.0, 1e-1, 1e-2, 1e-3, 1e-4, 1e-5]

# Chemical accuracy (+/- 1 milli-Hartree)
chem_accuracy = 0.001

# Data for avg spatial orbital occupancy
y2 = occupancy_hist[-1][0] + occupancy_hist[-1][1]
x2 = range(len(y2))

import matplotlib.pyplot as plt

fig, axs = plt.subplots(1, 2, figsize=(12, 6))

# Plot energies
axs[0].plot(x1, e_diff, label="energy error", marker="o")
axs[0].set_xticks(x1)
axs[0].set_xticklabels(x1)
axs[0].set_yticks(yt1)
axs[0].set_yticklabels(yt1)
axs[0].set_yscale("log")
axs[0].set_ylim(1e-6)
axs[0].axhline(
    y=chem_accuracy, color="#BF5700", linestyle="--", label="chemical accuracy"
)
axs[0].set_title("Approximated Ground State Energy Error vs SQD Iterations")
axs[0].set_xlabel("Iteration Index", fontdict={"fontsize": 12})
axs[0].set_ylabel("Energy Error (Ha)", fontdict={"fontsize": 12})
axs[0].legend()

# Plot orbital occupancy
axs[1].bar(x2, y2, width=0.8)
axs[1].set_xticks(x2)
axs[1].set_xticklabels(x2)
axs[1].set_title("Avg Occupancy per Spatial Orbital")
axs[1].set_xlabel("Orbital Index", fontdict={"fontsize": 12})
axs[1].set_ylabel("Avg Occupancy", fontdict={"fontsize": 12})

print(f"Exact energy: {exact_energy:.5f} Ha")
print(f"SQD energy: {min_e[-1]:.5f} Ha")
print(f"Absolute error: {e_diff[-1]:.5f} Ha")
plt.tight_layout()
plt.show()

Exact energy: -109.04667 Ha
SQD energy: -109.02234 Ha
Absolute error: 0.02434 Ha

Ejercicio para el lector

Aumenta el parámetro samples_per_batch gradualmente (por ejemplo, de $1000$ a $10000$ en pasos de $1000$, en la medida que lo permita la memoria de tu computadora) y compara las energías del estado fundamental estimadas.

Referencias

[1] M. Motta et al., "Bridging physical intuition and hardware efficiency for correlated electronic states: the local unitary cluster Jastrow ansatz for electronic structure" (2023). Chem. Sci., 2023, 14, 11213.

[2] J. Robledo-Moreno et al., "Chemistry Beyond Exact Solutions on a Quantum-Centric Supercomputer" (2024). arXiv:quant-ph/2405.05068.
