Detección de errores con bajo costo mediante códigos espacio-temporales

Estimación de uso: 10 segundos en un procesador Heron r3 (NOTA: Esto es solo una estimación. Su tiempo de ejecución puede variar.)

Introducción

Low-overhead error detection with spacetime codes [1] de Simon Martiel y Ali Javadi-Abhari propone sintetizar verificaciones espacio-temporales de bajo peso y conscientes de la conectividad para circuitos dominados por compuertas Clifford, y luego realizar post-selección sobre esas verificaciones para detectar fallas con mucho menos costo que la corrección de errores completa y menos disparos que la mitigación de errores estándar.

Este artículo propone un método novedoso para la detección de errores en circuitos cuánticos (específicamente circuitos Clifford) que logra un equilibrio entre la corrección de errores completa y las técnicas de mitigación más ligeras. La idea clave es utilizar códigos espacio-temporales para generar "verificaciones" a lo largo del circuito que sean capaces de detectar errores, con un costo significativamente menor en qubits y compuertas que la corrección de errores tolerante a fallas completa. Los autores diseñan algoritmos eficientes para seleccionar verificaciones que sean de bajo peso (que involucren pocos qubits), compatibles con la conectividad física del dispositivo y que cubran grandes regiones temporales y espaciales del circuito. Demuestran el enfoque en circuitos de hasta 50 qubits lógicos y aproximadamente 2450 compuertas CZ, logrando ganancias de fidelidad de física a lógica de hasta 236x. También cabe señalar que a medida que los circuitos incluyen más operaciones no Clifford, el número de verificaciones válidas se reduce exponencialmente, lo que indica que el método funciona mejor para circuitos dominados por compuertas Clifford. En general, a corto plazo, la detección de errores mediante códigos espacio-temporales puede ofrecer una ruta práctica y de menor costo para mejorar la confiabilidad en hardware cuántico.

Esta técnica de detección de errores se basa en la noción de verificaciones coherentes de Pauli y está fundamentada en el trabajo Single-shot error mitigation by coherent Pauli checks [2] de van den Berg et al.

Más recientemente, el artículo Big cats: entanglement in 120 qubits and beyond [3] de Javadi-Abhari et al., reporta la creación de un estado Greenberger-Horne-Zeilinger (GHZ) de 120 qubits, el estado entrelazado multipartito más grande logrado hasta la fecha en una plataforma de qubits superconductores. Utilizando un compilador consciente del hardware, detección de errores de bajo costo y una técnica de "descomputación temporal" para reducir el ruido, los investigadores alcanzaron una fidelidad de 0.56 ± 0.03 con una eficiencia de post-selección de aproximadamente el 28%. El trabajo demuestra entrelazamiento genuino a través de los 120 qubits, validando múltiples métodos de certificación de fidelidad, y representa un hito importante para el hardware cuántico escalable.

Este tutorial se basa en estas ideas, guiándole a través de la implementación del algoritmo de detección de errores primero en un circuito Clifford aleatorio de pequeña escala y luego a través de la tarea de preparación de un estado GHZ, para ayudarle a experimentar con la detección de errores en sus propios circuitos cuánticos.

Requisitos

Antes de comenzar este tutorial, asegúrese de tener instalado lo siguiente:

• Qiskit SDK v2.0 o posterior, con soporte de visualización
• Qiskit Runtime v0.40 o posterior (pip install qiskit-ibm-runtime)
• Qiskit Aer v0.17.2 (pip install qiskit-aer)
• Qiskit Device Benchmarking (pip install "qiskit-device-benchmarking @ git+https://github.com/qiskit-community/qiskit-device-benchmarking.git")
• NumPy v2.3.2 (pip install numpy)
• Matplotlib v3.10.7 (pip install matplotlib)

Configuración

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-device-benchmarking qiskit-ibm-runtime

# Standard library imports
from collections import defaultdict, deque
from functools import partial

# External libraries
import matplotlib.pyplot as plt
import numpy as np

# Qiskit
from qiskit import ClassicalRegister, QuantumCircuit
from qiskit.circuit import Delay
from qiskit.circuit.library import RZGate, XGate
from qiskit.converters import circuit_to_dag, dag_to_circuit
from qiskit.quantum_info import Pauli, random_clifford
from qiskit.transpiler import AnalysisPass, PassManager
from qiskit.transpiler.passes import (
    ALAPScheduleAnalysis,
    CollectAndCollapse,
    PadDelay,
    PadDynamicalDecoupling,
    RemoveBarriers,
)
from qiskit.transpiler.passes.optimization.collect_and_collapse import (
    collect_using_filter_function,
    collapse_to_operation,
)
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.visualization import plot_histogram

# Qiskit Aer
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, ReadoutError, depolarizing_error

# Qiskit IBM Runtime
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Qiskit Device Benchmarking
from qiskit_device_benchmarking.utilities.gate_map import plot_gate_map

Primer ejemplo

Para demostrar este método, comenzamos construyendo un circuito Clifford sencillo. Nuestro objetivo es poder detectar cuándo ocurren ciertos tipos de error en este circuito, de manera que podamos descartar los resultados de medición erróneos. En terminología de detección de errores, esto también se conoce como nuestro circuito de carga útil (payload).

circ = random_clifford(num_qubits=2, seed=11).to_circuit()
circ.draw("mpl")

Nuestro objetivo es insertar una verificación coherente de Pauli en este circuito de carga útil. Pero antes de hacerlo, separamos este circuito en capas. Esto será útil más adelante al insertar compuertas de Pauli entre ellas.

# Separate circuit into layers
dag = circuit_to_dag(circ)
circ_layers = []
for layer in dag.layers():
    layer_as_circuit = dag_to_circuit(layer["graph"])
    circ_layers.append(layer_as_circuit)

# Create subplots
fig, (ax1, ax2, ax3, ax4, ax5) = plt.subplots(1, 5, figsize=(10, 4))

# Draw circuits on respective axes
circ_layers[0].draw(output="mpl", ax=ax1)
circ_layers[1].draw(output="mpl", ax=ax2)
circ_layers[2].draw(output="mpl", ax=ax3)
circ_layers[3].draw(output="mpl", ax=ax4)
circ_layers[4].draw(output="mpl", ax=ax5)

# Adjust layout to prevent overlap
plt.tight_layout()
plt.show()

Ahora estamos listos para agregar verificaciones coherentes de Pauli en el circuito de carga útil. Para hacer esto, necesitamos construir una "verificación válida" e insertarla en el circuito. Una "verificación" en este caso es un operador capaz de señalar si ocurrió un error en el circuito mediante una medición en un qubit auxiliar (ancilla). Se considera una verificación válida cuando los operadores adicionales insertados en el circuito cuántico no cambian lógicamente el circuito original.

Esta verificación es capaz de detectar tipos de errores que anticonmutan con ella, y la verificación activará una medición del estado $\ket{1}$ en el qubit auxiliar en lugar de $\ket{0}$ mediante el retroceso de fase (phase kickback). Por lo tanto, podremos descartar las mediciones donde se haya señalado un error.

En general, las verificaciones coherentes de Pauli son operadores de Pauli controlados insertados en "cables" - ubicaciones espacio-temporales entre compuertas. El qubit auxiliar responsable de señalar el error es el qubit de control.

A continuación, construimos una verificación válida para el circuito Clifford que creamos anteriormente. Podemos demostrar que esta verificación no cambia la operación del circuito mostrando que cuando estas verificaciones de Pauli se propagan al frente del circuito, se cancelan entre sí. Esto se demuestra fácilmente porque un operador de Pauli a través de una compuerta Clifford es otro operador de Pauli.

En general, se puede utilizar una heurística de decodificación como se describe en [1] para identificar verificaciones válidas. Para los propósitos de nuestro ejemplo inicial, también podemos construir verificaciones válidas utilizando las condiciones analíticas de multiplicación de Pauli y compuertas Clifford.

# Define a valid check
pauli_1 = Pauli("ZI")
pauli_2 = Pauli("XZ")

circ_1 = circ_layers[0].compose(circ_layers[1])
circ_1.draw("mpl")

pauli_1_ev = pauli_1.evolve(circ_1, frame="h")
pauli_1_ev

Pauli('-ZI')

circ_2 = circ.copy()
circ_2.draw("mpl")

pauli_2_ev = pauli_2.evolve(circ_2, frame="h")
pauli_2_ev

Pauli('-ZI')

pauli_1_ev.dot(pauli_2_ev)

Pauli('II')

Como podemos ver, tenemos una verificación válida, ya que los operadores de Pauli insertados simplemente tienen el mismo efecto que un operador identidad en el circuito. Ahora podemos insertar estas verificaciones en el circuito con un qubit auxiliar. Este qubit auxiliar, o qubit de verificación, comienza en el estado $\ket{+}$. Incluye las versiones controladas de las operaciones de Pauli descritas anteriormente y finalmente se mide en la base $X$. Este qubit de verificación ahora es capaz de capturar errores en el circuito de carga útil sin alterarlo lógicamente. Esto se debe a que ciertos tipos de ruido en el circuito de carga útil modificarán el estado del qubit de verificación, y este se medirá como "1" en lugar de "0" en caso de que ocurra tal error.

# New circuit with 3 qubits (2 payload + 1 ancilla for check)
circ_meas = QuantumCircuit(3)
circ_meas.h(0)
circ_meas.compose(circ_layers[0], [1, 2], inplace=True)
circ_meas.compose(circ_layers[1], [1, 2], inplace=True)
circ_meas.cz(0, 2)
circ_meas.compose(circ_layers[2], [1, 2], inplace=True)
circ_meas.compose(circ_layers[3], [1, 2], inplace=True)
circ_meas.compose(circ_layers[4], [1, 2], inplace=True)
circ_meas.cz(0, 1)
circ_meas.cx(0, 2)
circ_meas.h(0)

# Add measurement to payload qubits
c0 = ClassicalRegister(2, name="c0")
circ_meas.add_register(c0)
circ_meas.measure(1, c0[0])
circ_meas.measure(2, c0[1])

# Add measurement to check qubit
c1 = ClassicalRegister(1, name="c1")
circ_meas.add_register(c1)
circ_meas.measure(0, c1[0])

# Visualize the final circuit with the inserted checks
circ_meas.draw("mpl")

Si el qubit de verificación se mide como "0", conservamos esa medición. Si se mide como "1", esto significa que ocurrió un error en el circuito de carga útil, y descartamos esa medición.

# Noiseless simulation using stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(circ_meas, shots=1000).result()
counts_noiseless = res.get_counts()
print(f"Stabilizer simulation result: {counts_noiseless}")

Stabilizer simulation result: {'0 11': 523, '0 01': 477}

# Plot the noiseless results
# Note that the first bit in the key corresponds to the check qubit
plot_histogram(counts_noiseless)

Observe que con un simulador ideal, el qubit de verificación no detecta ningún error. Ahora introducimos un modelo de ruido en la simulación y observamos cómo el qubit de verificación captura los errores.

# Qiskit Aer noise model
noise = NoiseModel()
p2 = 0.003  # two-qubit depolarizing per CZ
p1 = 0.001  # one-qubit depolarizing per 1q Clifford
pr = 0.01  # readout bit-flip probability

# 1q depolarizing on common 1q gates
e1 = depolarizing_error(p1, 1)
for g1 in ["id", "rz", "sx", "x", "h", "s"]:
    noise.add_all_qubit_quantum_error(e1, g1)

# 2q depolarizing on CZ
e2 = depolarizing_error(p2, 2)
noise.add_all_qubit_quantum_error(e2, "cz")

# Readout error on measure
ro = ReadoutError([[1 - pr, pr], [pr, 1 - pr]])
noise.add_all_qubit_readout_error(ro)

# Qiskit Aer simulation with noise model
aer = AerSimulator(method="automatic", seed_simulator=43210)
job = aer.run(circ_meas, shots=1000, noise_model=noise)
result = job.result()
counts_noisy = result.get_counts()
print(f"Noise model simulation result: {counts_noisy}")

Noise model simulation result: {'1 01': 5, '0 11': 478, '1 11': 6, '1 00': 2, '1 10': 1, '0 01': 500, '0 00': 5, '0 10': 3}

plot_histogram(counts_noisy)

Como podemos ver, algunas mediciones capturaron el error al marcar el qubit de verificación como "1", lo cual es visible en las últimas cuatro columnas. Estos disparos se descartan. Nota: El qubit auxiliar también puede introducir nuevos errores en el circuito. Para reducir este efecto, podemos insertar verificaciones anidadas con qubits auxiliares adicionales en el circuito cuántico.

Ejemplo del mundo real: Preparar un estado GHZ en hardware real

Paso 1: Mapear las entradas clásicas a un problema cuántico

Ahora demostramos una tarea significativa para los algoritmos de computación cuántica, que es preparar un estado GHZ. Demostraremos cómo hacer esto en un backend real utilizando detección de errores.

# Set optional seed for reproducibility
SEED = 1

if SEED:
    np.random.seed(SEED)

El algoritmo de detección de errores para la preparación del estado GHZ respeta la topología del hardware. Comenzamos seleccionando el hardware deseado.

# This is used to run on real hardware
service = QiskitRuntimeService()

# Choose a backend to build GHZ on
backend_name = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)

backend = service.backend(backend_name)
coupling_map = backend.target.build_coupling_map()

Un estado GHZ de $n$ qubits se define como $\lvert \mathrm{GHZ}_n\rangle \;=\; \frac{1}{\sqrt{2}}\Big(\lvert 0\rangle^{\otimes n} \,+\, \lvert 1\rangle^{\otimes n}\Big).$

Un enfoque muy ingenuo para preparar el estado GHZ sería elegir un qubit raíz con una compuerta Hadamard inicial, que coloca el qubit en un estado de superposición igual, y luego entrelazar este qubit con todos los demás qubits. Este no es un buen enfoque, ya que requiere interacciones CNOT de largo alcance y gran profundidad. En este tutorial, utilizaremos múltiples técnicas junto con la detección de errores para preparar de manera confiable el estado GHZ en hardware real.

Paso 2: Optimizar el problema para la ejecución en hardware cuántico

Mapear el estado GHZ al hardware

Primero, buscamos una raíz para mapear el circuito GHZ en el hardware. Eliminamos aristas/nodos cuyos errores CZ, errores de medición y valores T2 son peores que los umbrales indicados a continuación. Estos no se incluirán en el circuito GHZ.

def bad_cz(target, threshold=0.01):
    """Return list of edges whose CZ error is worse than threshold."""
    undirected_edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges
    cz_errors = {}
    for edge in edges:
        cz_errors[edge] = target["cz"][edge].error
    worst_edges = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst_edges if error > threshold]

def bad_readout(target, threshold=0.01):
    """Return list of nodes whose measurement error is worse than threshold."""
    meas_errors = {}
    for node in range(backend.num_qubits):
        meas_errors[node] = target["measure"][(node,)].error
    worst_nodes = sorted(
        meas_errors.items(), key=lambda x: x[1], reverse=True
    )
    return [node for node, error in worst_nodes if error > threshold]

def bad_coherence(target, threshold=60):
    """Return list of nodes whose T2 value is lower than threshold."""
    t2s = {}
    for node in range(backend.num_qubits):
        t2 = target.qubit_properties[node].t2
        t2s[node] = t2 * 1e6 if t2 else 0
    worst_nodes = sorted(t2s.items(), key=lambda x: x[1])
    return [node for node, val in worst_nodes if val < threshold]

THRESH_CZ = 0.025  # exclude from BFS those edges whose CZ error is worse than this threshold
THRESH_MEAS = 0.15  # exclude from BFS those nodes whose measurement error is worse than this threshold
THRESH_T2 = 10  # exclude from BFS those nodes whose T2 value is lower than this threshold

bad_edges = bad_cz(backend.target, threshold=THRESH_CZ)
bad_nodes_readout = bad_readout(backend.target, threshold=THRESH_MEAS)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes_coherence = bad_coherence(backend.target, threshold=THRESH_T2)
bad_nodes = list(set(bad_nodes_readout) | set(bad_nodes_coherence))
print(f"{len(bad_edges)} bad edges: \n{bad_edges}")
print(f"{len(bad_nodes)} bad nodes: \n{bad_nodes}")

17 bad edges:
[[30, 31], [112, 113], [113, 114], [113, 119], [120, 121], [130, 131], [145, 146], [146, 147], [111, 112], [55, 59], [64, 65], [131, 138], [131, 132], [119, 133], [129, 130], [47, 57], [29, 38]]
5 bad nodes:
[1, 113, 131, 146, 120]

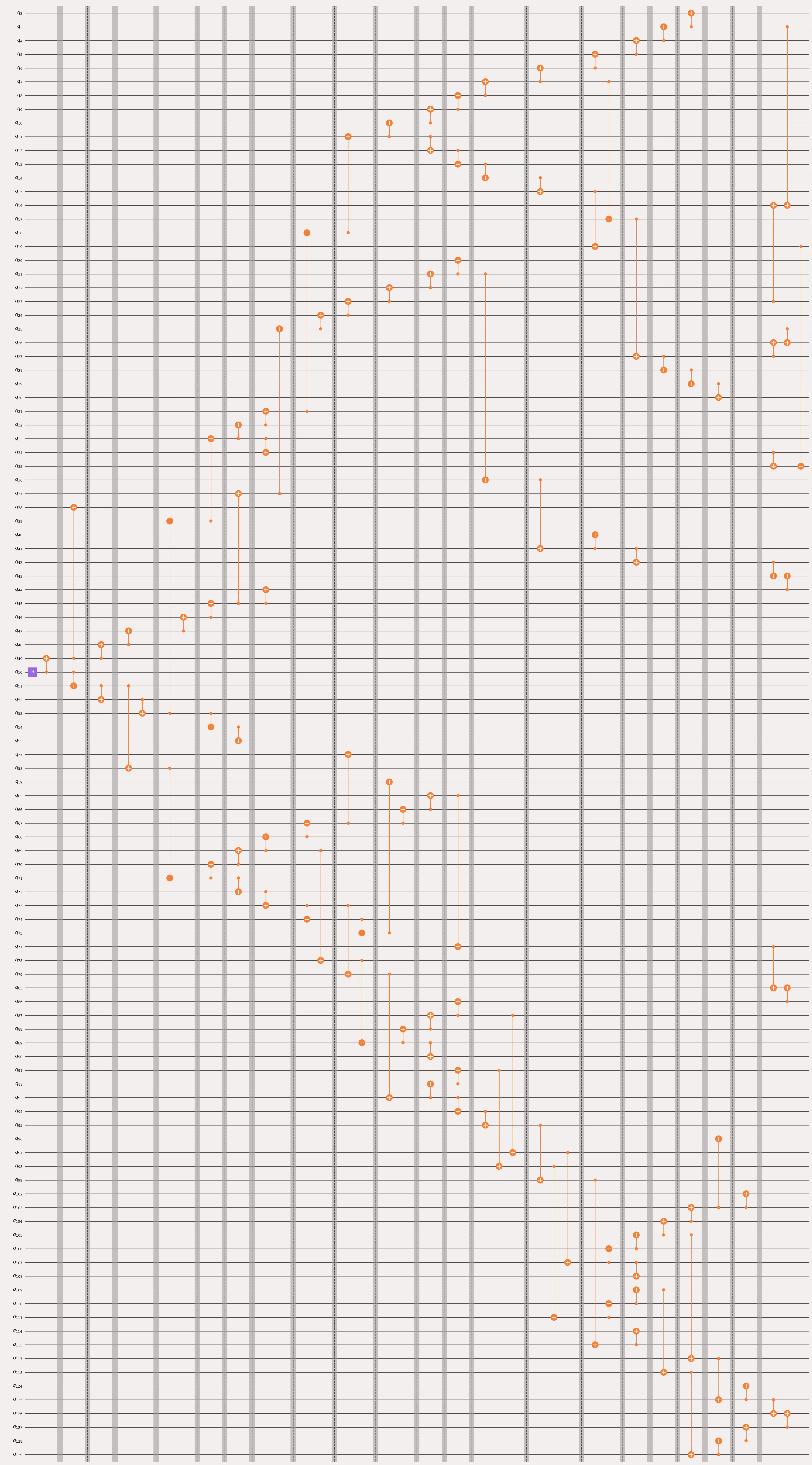

Utilizando la función a continuación, construimos el circuito GHZ en el hardware elegido comenzando desde la raíz y usando búsqueda en amplitud (BFS).

def parallel_ghz(root, num_qubits, backend, bad_edges, skip):
    """
    Build a GHZ state of size `num_qubits` on the given `backend`,
    starting from `root`, expanding in BFS order.

    At each BFS layer, every active qubit adds at most one new neighbor
    (so that two-qubit operations can run in parallel with no qubit conflicts).

    It grows the entanglement tree outward layer-by-layer.
    """

    # -------------------------------------------------------------
    # (1) Filter usable connections from the backend coupling map
    # -------------------------------------------------------------
    # The coupling map lists all directed hardware connections as (control, target).
    # We remove edges that are:
    #   - listed in `bad_edges` (or their reversed form)
    #   - involve a qubit in the `skip` list
    cmap = backend.configuration().coupling_map
    edges = [
        e
        for e in cmap
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]

    # -------------------------------------------------------------
    # (2) Build an undirected adjacency list for traversal
    # -------------------------------------------------------------
    # Even though coupling_map edges are directed, BFS expansion just needs
    # connectivity information (so we treat edges as undirected for search).
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    # -------------------------------------------------------------
    # (3) Initialize the quantum circuit and BFS state
    # -------------------------------------------------------------
    n = backend.configuration().num_qubits
    qc = QuantumCircuit(
        n
    )  # create a circuit with same number of qubits as hardware
    visited = [
        root
    ]  # record the order qubits are added to the GHZ chain/tree
    queue = deque([root])  # BFS queue (start from root)
    explored = defaultdict(
        set
    )  # to track which neighbors each node has already explored
    layers = []  # list of per-layer (control, target) gate tuples
    qc.h(root)  # GHZ states start with a Hadamard on the root qubit

    # -------------------------------------------------------------
    # (4) BFS expansion: build the GHZ tree one layer at a time
    # -------------------------------------------------------------
    # Loop until we’ve added the desired number of qubits to the GHZ
    while queue and len(visited) < num_qubits:
        layer = []  # collect new (control, target) pairs for this layer
        current = list(
            queue
        )  # snapshot current frontier (so queue mutations don’t affect iteration)
        busy = (
            set()
        )  # track qubits already used in this layer (to avoid conflicts)

        for node in current:
            queue.popleft()

            # find one unvisited neighbor of this node not already explored
            unvisited_neighbors = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]

            if unvisited_neighbors:
                nb = unvisited_neighbors[
                    0
                ]  # pick the first available neighbor
                visited.append(nb)  # mark it as part of the GHZ structure
                queue.append(
                    node
                )  # re-enqueue current node (can keep growing)
                queue.append(nb)  # enqueue the newly added qubit
                explored[node].add(nb)  # mark that edge as explored
                layer.append(
                    (node, nb)
                )  # schedule a CNOT between node and neighbor
                busy.update([node, nb])  # reserve both qubits for this layer

                # stop early if we've reached the desired number of qubits
                if len(visited) == num_qubits:
                    break
            # else: node has no unused unvisited neighbors left → skip

        if layer:
            # add all pairs (node, nb) scheduled this round to layers
            layers.append(layer)
        else:
            # nothing new discovered this pass → done
            break

    # -------------------------------------------------------------
    # (5) Emit all layers into the quantum circuit
    # -------------------------------------------------------------
    # For each layer:
    #   - apply a CX gate for every (control, target) pair
    #   - insert a barrier so transpiler keeps layer structure
    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    # -------------------------------------------------------------
    # (6) Return outputs
    # -------------------------------------------------------------
    # qc: the built quantum circuit
    # visited: order of qubits added
    # layers: list of parallelizable two-qubit operations per step
    return qc, visited, layers

Ahora buscamos repetidamente la mejor raíz, desde donde se originará el circuito GHZ.

ROOT = None  # root for BFS search
GHZ_SIZE = 100  # number of (data) qubits in the GHZ state
SKIP = []  # nodes to intentionally skip so that we have a better chance for finding checks

# Search for the best root (yielding the shallowest GHZ)
if ROOT is None:
    best_root = -1
    base_depth = 100
    for root in range(backend.num_qubits):
        qc, ghz_qubits, _ = parallel_ghz(
            root, GHZ_SIZE, backend, bad_edges, SKIP
        )
        if len(ghz_qubits) != GHZ_SIZE:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        if depth < base_depth:
            best_root = root
            base_depth = depth
    ROOT = best_root

Ahora construimos el circuito GHZ comenzando desde un nodo específico - es decir, la mejor raíz - buscando la menor profundidad usando búsqueda en amplitud.

# Build a GHZ starting at the best root
qc, ghz_qubits, _ = parallel_ghz(
    ROOT, GHZ_SIZE, backend, bad_edges, SKIP + bad_nodes
)
base_depth = qc.depth(lambda x: x.operation.num_qubits == 2)
base_count = qc.size(lambda x: x.operation.num_qubits == 2)
print(f"base depth: {base_depth}, base count: {base_count}")
print(f"ROOT: {ROOT}")
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

base depth: 17, base count: 99
ROOT: 50

Necesitamos una última consideración antes de insertar verificaciones válidas. Esto está relacionado con el concepto de "cobertura", que es una medida de cuántos cables en un circuito cuántico puede cubrir una verificación. Con una mayor cobertura, podemos detectar errores en una parte más amplia del circuito. Con esta medida, podemos seleccionar entre las verificaciones válidas con la mayor cobertura del circuito. En otras palabras, utilizaremos la función weighted_coverage para puntuar las diferentes verificaciones del circuito GHZ.

def weighted_coverage(layers, parities, w_idle=0.2, w_gate=0.8):
    """
    Compute weighted fraction (idle + gate) of wires that are
    covered by at least one parity to all active wires.
    """
    wires = active_wires(layers)  # defined below
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        trace = z_trace_backward(layers, parity)  # defined below
        for n_layer, qs in trace.items():
            covered_by_any[n_layer] |= qs
    covered_weight = 0
    total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_idle = covered_by_any[n_layer] & idle
        covered_gate = covered_by_any[n_layer] & gate
        covered_weight += w_idle * len(covered_idle) + w_gate * len(
            covered_gate
        )
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers):
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        idle = active - gate
        result[n_layer] = {"idle": idle, "gate": gate}
    return result

def z_trace_backward(layers, initial_Zs):
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        # propagate backwards
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:  # Z on target: copy to control
                    new_support ^= {t, c}  # toggle both
                    hit = True
                    break
                elif q == c:  # Z on control: passes through
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:  # unaffected
                new_support ^= {q}
        support = new_support
    return trace

Ahora podemos insertar verificaciones en el circuito GHZ. Encontrar verificaciones válidas es muy conveniente para el estado GHZ, ya que cualquier operador de Pauli $Z$ de dos qubits $Z_i Z_j$ que actúe sobre cualquier par de qubits $i,j$ del circuito GHZ es un soporte y, por lo tanto, una verificación válida.

También observe que las verificaciones en este caso son operadores $Z$ controlados con compuertas Hadamard adyacentes a la izquierda y a la derecha del qubit auxiliar. Esto es equivalente a una compuerta CNOT aplicada al qubit auxiliar. El código a continuación inserta las verificaciones en el circuito.

# --- Tunables controlling the search space / scoring ---
MAX_SKIPS = 10  # at most how many qubits to skip (in addition to the bad ones and the ones forced to skip above)
SHUFFLES = 200  # how many times to try removing nodes for checks
MAX_DEPTH_INCREASE = 10  # how far from the base GHZ depth to go to include checks (increase this for more checks at expense of depth)

W_IDLE = 0.2  # weight of errors to consider during idle timesteps
W_GATE = 0.8  # weight of errors to consider during gates

# Remove random nodes from the GHZ and build from the root again to increase checks
degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

# --- Best-so-far tracking for the randomized search ---
num_checks = 0
best_covered_fraction = -1
best_qc = qc
best_checks = []
best_parities = []
best_layers = []

# Outer loop: vary how many GHZ nodes we try skipping (0..MAX_SKIPS-1)
for num_skips in range(MAX_SKIPS):
    # Inner loop: try SHUFFLES random choices of 'num_skips' nodes to skip
    for _ in range(SHUFFLES):
        # Construct the skip set:
        #   - pre-existing forced SKIP
        #   - plus a random sample of 'degree_two_nodes' of size 'num_skips'
        skip = SKIP + list(np.random.choice(degree_two_nodes, num_skips))

        # Rebuild the GHZ using the current skip set and bad_nodes
        qc, ghz_qubits, layers = parallel_ghz(
            ROOT, GHZ_SIZE, backend, bad_edges, skip + bad_nodes
        )

        # Measure circuit cost as 2-qubit-gate depth only
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)

        # If we failed to reach the target GHZ size, discard this attempt
        if len(ghz_qubits) != GHZ_SIZE:
            continue

        # --- Build "checks" around the GHZ we just constructed ---
        # A check qubit is a non-GHZ, non-dead qubit that has ≥2 neighbors inside the GHZ
        # and all those incident edges are usable (i.e., not in bad_edges).
        checks = []
        parities = []
        for i in range(backend.num_qubits):
            neighbors = [
                n for n in coupling_map.neighbors(i) if n in ghz_qubits
            ]

            if (
                i not in ghz_qubits
                and i not in dead_qubits
                and len(neighbors) >= 2
                and not any(
                    [
                        [neighbor, i] in bad_edges
                        or [i, neighbor] in bad_edges
                        for neighbor in neighbors
                    ]
                )
            ):
                # Record this qubit as a check qubit
                checks.append(i)
                parities.append((neighbors[0], neighbors[1]))
                # Physically couple the check qubit 'i' to the two GHZ neighbors via CNOTs
                # (This is the actual "check" attachment in the circuit.)
                qc.cx(neighbors[0], i)
                qc.cx(neighbors[1], i)

        # Score this design using the weighted coverage metric over the GHZ build layers
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
        )

        # Keep it only if:
        #   - coverage improves over the best so far, AND
        #   - the 2q depth budget isn't blown by more than MAX_DEPTH_INCREASE
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + MAX_DEPTH_INCREASE
        ):
            best_covered_fraction = covered_fraction
            best_qc = qc
            best_ghz_qubits = ghz_qubits
            best_checks = checks
            best_parities = parities
            best_layers = layers

# --- After search, report the best design found ---
qc = best_qc
checks = best_checks
parities = best_parities
layers = best_layers
ghz_qubits = best_ghz_qubits
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} {len(ghz_qubits)}")
print(f"Check qubits: {checks} {len(checks)}")

covered_fraction = weighted_coverage(
    layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
)
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

GHZ qubits: [50, 49, 51, 38, 52, 48, 58, 53, 47, 71, 39, 46, 70, 54, 33, 45, 72, 69, 55, 32, 37, 73, 68, 34, 31, 44, 25, 74, 78, 67, 18, 24, 79, 75, 89, 57, 11, 23, 93, 59, 88, 66, 10, 22, 92, 90, 87, 65, 12, 9, 21, 94, 91, 86, 77, 13, 8, 20, 95, 98, 97, 14, 7, 36, 99, 111, 107, 15, 6, 41, 115, 110, 106, 19, 17, 5, 40, 114, 109, 108, 105, 27, 4, 42, 118, 104, 28, 3, 129, 117, 103, 29, 2, 128, 125, 96, 30, 127, 124, 102] 100
Check qubits: [16, 26, 35, 43, 85, 126] 6
Covered fraction (no idle):  0.4595959595959596

También podemos imprimir algunas estadísticas de error.

def circuit_errors(target, circ, error_type="cz"):
    """
    Pull per-resource error numbers from a Qiskit Target
    for ONLY the qubits/edges actually used by `circ`.

    Args:
        target: qiskit.transpiler.Target (e.g., backend.target)
        circ:   qiskit.QuantumCircuit
        error_type: one of {"cz", "meas", "t1", "t2"}:
            - "cz"   -> 2q CZ gate error on the circuit's used edges
            - "meas" -> measurement error on the circuit's used qubits
            - "t1"   -> T1 (converted to microseconds) on used qubits
            - "t2"   -> T2 (converted to microseconds) on used qubits

    Returns:
        list[float] of the requested quantity for the active edges/qubits.
    """

    # Get all 2-qubit edges that appear in the circuit (as undirected pairs).
    active_edges = active_gates(circ)  # e.g., {(0,1), (2,3), ...}

    # Intersect those with the device coupling map (so we only query valid edges).
    # Note: target.build_coupling_map().get_edges() yields directed pairs.
    edges = [
        edge
        for edge in target.build_coupling_map().get_edges()
        if tuple(sorted(edge)) in active_edges
    ]

    # Deduplicate direction: keep only one orientation of each edge.
    undirected_edges = []
    for edge in edges:
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges  # (not used later—see note below)

    # Accumulators for different error/physics quantities
    cz_errors, meas_errors, t1_errors, t2_errors = [], [], [], []

    # For every active (undirected) edge in the circuit, fetch its CZ error.
    # NOTE: Uses active_gates(circ) again (undirected tuples). This assumes
    # `target['cz']` accepts undirected indexing; many Targets store both directions.
    for edge in active_gates(circ):
        cz_errors.append(target["cz"][edge].error)

    # For every active qubit, fetch measure error and T1/T2 (converted to µs).
    for qubit in active_qubits(circ):
        meas_errors.append(target["measure"][(qubit,)].error)
        t1_errors.append(
            target.qubit_properties[qubit].t1 * 1e6
        )  # seconds -> microseconds
        t2_errors.append(
            target.qubit_properties[qubit].t2 * 1e6
        )  # seconds -> microseconds

    # Select which set to return.
    if error_type == "cz":
        return cz_errors
    elif error_type == "meas":
        return meas_errors
    elif error_type == "t1":
        return t1_errors
    else:
        return t2_errors

def active_qubits(circ):
    """
    Return a list of qubit indices that participate in at least one
    non-delay, non-barrier instruction in `circ`.
    """
    active_qubits = set()
    for inst in circ.data:
        # Skip scheduling artifacts that don’t act on state
        if (
            inst.operation.name != "delay"
            and inst.operation.name != "barrier"
        ):
            for qubit in inst.qubits:
                q = circ.find_bit(
                    qubit
                ).index  # map Qubit object -> integer index
                active_qubits.add(q)
    return list(active_qubits)

def active_gates(circ):
    """
    Return a set of undirected 2-qubit edges (i, j) that appear in `circ`.
    """
    used_2q_gates = set()
    for inst in circ:
        if inst.operation.num_qubits == 2:
            qs = inst.qubits
            # map Qubit objects -> indices, then sort to make the edge undirected
            qs = sorted([circ.find_bit(q).index for q in qs])
            used_2q_gates.add(tuple(sorted(qs)))
    return used_2q_gates

# ---- Print summary statistics ----
cz_errors = circuit_errors(backend.target, qc, error_type="cz")
meas_errors = circuit_errors(backend.target, qc, error_type="meas")
t1_errors = circuit_errors(backend.target, qc, error_type="t1")
t2_errors = circuit_errors(backend.target, qc, error_type="t2")

np.set_printoptions(linewidth=np.inf)
print(
    f"cz errors: \n mean: {np.round(np.mean(cz_errors), 3)}, max: {np.round(np.max(cz_errors), 3)}"
)
print(
    f"meas errors: \n mean: {np.round(np.mean(meas_errors), 3)}, max: {np.round(np.max(meas_errors), 3)}"
)
print(
    f"t1 errors: \n mean: {np.round(np.mean(t1_errors), 1)}, min: {np.round(np.min(t1_errors), 1)}"
)
print(
    f"t2 errors: \n mean: {np.round(np.mean(t2_errors), 1)}, min: {np.round(np.min(t2_errors), 1)}"
)

cz errors:
 mean: 0.002, max: 0.012
meas errors:
 mean: 0.014, max: 0.121
t1 errors:
 mean: 267.9, min: 23.6
t2 errors:
 mean: 155.9, min: 13.9

Como anteriormente, podemos simular el circuito primero en ausencia de ruido para asegurar la corrección del circuito de preparación del estado GHZ.

# --- Simulate to ensure correctness ---

qc_meas = qc.copy()

# Add measurements to the GHZ qubits
c1 = ClassicalRegister(len(ghz_qubits), "c1")
qc_meas.add_register(c1)
for q, c in zip(ghz_qubits, c1):
    qc_meas.measure(q, c)

# Add measurements to the check qubits
if len(checks) > 0:
    c2 = ClassicalRegister(len(checks), "c2")
    qc_meas.add_register(c2)
    for q, c in zip(checks, c2):
        qc_meas.measure(q, c)

# Simulate the circuit with stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(qc_meas, shots=1000).result()
counts = res.get_counts()
print("Stabilizer simulation result:")
print(counts)

# Rename keys to "0 0" and "0 1" for easier plotting
# First len(checks) bits are check bits, rest are GHZ bits
keys = list(counts.keys())
for key in keys:
    check_bits = key[: len(checks)]
    ghz_bits = key[(len(checks) + 1) :]
    if set(check_bits) == {"0"} and set(ghz_bits) == {"0"}:
        counts["0 0"] = counts.pop(key)
    elif set(check_bits) == {"0"} and set(ghz_bits) == {"1"}:
        counts["0 1"] = counts.pop(key)
    else:
        continue

plot_histogram(counts)

Stabilizer simulation result:
{'000000 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111': 525, '000000 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000': 475}

Como era de esperar, los qubits de verificación se miden todos como ceros, y hemos preparado exitosamente el estado GHZ.

Paso 3: Ejecutar utilizando las primitivas de Qiskit

Ahora estamos listos para ejecutar el circuito en hardware real y demostrar cómo el protocolo de detección de errores puede capturar errores en la preparación del estado GHZ.

BAD_QUBITS = []  # specify any additional bad qubits to avoid (this is specific to the chosen backend)
SHOTS = 10000  # number of shots

Definimos una función auxiliar para agregar mediciones al circuito GHZ.

def add_measurements(qc, ghz_qubits, checks):
    # --- Measure each set of qubits into different classical registers to facilitate post-processing ---

    # Add measurements to the GHZ qubits
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)

    # Add measurements to the check qubits
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)

    return qc

Antes de la ejecución, dibujamos la disposición de los qubits GHZ y los qubits de verificación en el hardware seleccionado.

# Plot the layout of GHZ and check qubits on the device
plot_gate_map(
    backend,
    label_qubits=True,
    line_width=20,
    line_color=[
        "black"
        if edge[0] in ghz_qubits + checks and edge[1] in ghz_qubits + checks
        else "lightgrey"
        for edge in backend.coupling_map.graph.edge_list()
    ],
    qubit_color=[
        "blue"
        if i in ghz_qubits
        else "salmon"
        if i in checks
        else "lightgrey"
        for i in range(0, backend.num_qubits)
    ],
)
plt.show()

qc.draw("mpl", idle_wires=False, fold=-1)

Ahora agregamos las mediciones.

qc = add_measurements(qc, ghz_qubits, checks)

La cadena de programación (scheduling pipeline) a continuación fija la temporización, elimina las barreras, simplifica los retardos e inyecta desacoplamiento dinámico, todo mientras preserva los tiempos de operación originales.

# The scheduling consists of first inserting delays while barriers are still there
# Then removing the barriers and consolidating the delays, so that the operations do not move in time
# Lastly we replace delays with dynamical decoupling
collect_function = partial(
    collect_using_filter_function,
    filter_function=(lambda node: node.op.name == "delay"),
    split_blocks=True,
    min_block_size=2,
    split_layers=False,
    collect_from_back=False,
    max_block_width=None,
)

collapse_function = partial(
    collapse_to_operation,
    collapse_function=(
        lambda circ: Delay(sum(inst.operation.duration for inst in circ))
    ),
)

class Unschedule(AnalysisPass):
    """Removes a property from the passmanager property set so that the circuit looks unscheduled, so we can schedule it again."""

    def run(self, dag):
        del self.property_set["node_start_time"]

def build_passmanager(backend, dd_qubits=None):
    pm = generate_preset_pass_manager(
        target=backend.target,
        layout_method="trivial",
        optimization_level=2,
        routing_method="none",
    )

    pm.scheduling = PassManager(
        [
            ALAPScheduleAnalysis(target=backend.target),
            PadDelay(target=backend.target),
            RemoveBarriers(),
            Unschedule(),
            CollectAndCollapse(
                collect_function=collect_function,
                collapse_function=collapse_function,
            ),
            ALAPScheduleAnalysis(target=backend.target),
            PadDynamicalDecoupling(
                dd_sequence=[XGate(), RZGate(-np.pi), XGate(), RZGate(np.pi)],
                spacing=[1 / 4, 1 / 2, 0, 0, 1 / 4],
                target=backend.target,
                qubits=dd_qubits,
            ),
        ]
    )

    return pm

Ahora podemos utilizar el gestor de pasadas personalizado para transpilar el circuito para el backend seleccionado.

# Transpile the circuits for the backend
pm = build_passmanager(backend, ghz_qubits)

# Instruction set architecture (ISA) level circuit after scheduling and DD insertion
isa_circuit = pm.run(qc)

# Draw after scheduling and DD insertion
# timeline_drawer(isa_circuit, show_idle=False, time_range=(0, 1000), target=backend.target)

isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Luego enviamos el trabajo utilizando la primitiva Sampler de Qiskit Runtime.

# Select the sampler options
sampler = Sampler(mode=backend)
sampler.options.default_shots = SHOTS
sampler.options.dynamical_decoupling.enable = False
sampler.options.execution.rep_delay = 0.00025

# Submit the job
print("Submitting sampler job")
ghz_job = sampler.run([isa_circuit])

print(ghz_job.job_id())

d493f17nmdfs73abf9qg

Paso 4: Post-procesar y devolver el resultado en el formato clásico deseado

Ahora podemos recuperar y analizar los resultados del trabajo del Sampler.

# Retrieve the job results
job_result = ghz_job.result()

# Get the counts from GHZ and check qubit measurements
ghz_counts = job_result[0].data.c1.get_counts()
checks_counts = job_result[0].data.c2.get_counts()

# Post-process to get unflagged GHZ counts (i.e., check bits are all '0')
joined_counts = job_result[0].join_data().get_counts()
unflagged_counts = {}
for key, count in joined_counts.items():
    check_bits = key[: len(checks)]
    ghz_bits = key[len(checks) :]
    if set(check_bits) == {"0"}:
        unflagged_counts[ghz_bits] = count

# Get top 20 outcomes by frequency from the unflagged counts
top_counts = dict(
    sorted(unflagged_counts.items(), key=lambda x: x[1], reverse=True)[:20]
)

# Rename keys for better visualization
top_counts_renamed = {}
i = 0
for key, count in top_counts.items():
    if set(key) == {"0"}:
        top_counts_renamed["all 0s"] = count
    elif set(key) == {"1"}:
        top_counts_renamed["all 1s"] = count
    else:
        top_counts_renamed[f"other_{i}"] = count
        i += 1

plot_histogram(top_counts_renamed, figsize=(12, 7))

En el histograma anterior, graficamos 20 mediciones de cadenas de bits de los qubits GHZ que no fueron marcadas por los qubits de verificación. Como era de esperar, las cadenas de bits de todos ceros y todos unos tienen los conteos más altos. Observe que algunas cadenas de bits erróneas con pesos de error bajos no fueron capturadas por la detección de errores. Los conteos más altos se encuentran aún en las cadenas de bits esperadas.

Discusión

En este tutorial, mostramos cómo implementar una técnica de detección de errores de bajo costo utilizando códigos espacio-temporales, y demostramos su aplicación en el mundo real para la preparación de estados GHZ en hardware. Consulte [3] para explorar más detalles técnicos de la preparación de estados GHZ. Además de la detección de errores, los autores utilizan mitigación de errores de lectura con M3 y TREX y realizan técnicas de descomputación temporal para preparar estados GHZ de alta fidelidad.

Referencias

• [1] Martiel, S., & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv preprint arXiv:2504.15725.
• [2] van den Berg, E., Bravyi, S., Gambetta, J. M., Jurcevic, P., Maslov, D., & Temme, K. (2023). Single-shot error mitigation by coherent Pauli checks. Physical Review Research, 5(3), 033193.
• [3] Javadi-Abhari, A., Martiel, S., Seif, A., Takita, M., & Wei, K. X. (2025). Big cats: entanglement in 120 qubits and beyond. arXiv preprint arXiv:2510.09520.
