Corte de circuitos para reducción de profundidad

Estimación de uso: Ocho minutos en un procesador Eagle (NOTA: Esto es solo una estimación. Su tiempo de ejecución puede variar.)

Contexto

Este tutorial demuestra cómo construir un Qiskit pattern para cortar gates en un circuito cuántico y reducir la profundidad del circuito. Para una discusión más detallada sobre el corte de circuitos, visite la documentación del addon de corte de circuitos de Qiskit.

Requisitos

Antes de comenzar este tutorial, asegúrate de tener instalado lo siguiente:

• Qiskit SDK v2.0 o posterior, con soporte de visualización
• Qiskit Runtime v0.22 o posterior (pip install qiskit-ibm-runtime)
• Addon de corte de circuitos de Qiskit v0.9.0 o posterior (pip install qiskit-addon-cutting)

Configuración

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-cutting qiskit-ibm-runtime

import numpy as np

from qiskit.circuit.library import EfficientSU2
from qiskit.quantum_info import PauliList, Statevector, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

from qiskit_addon_cutting import (
    cut_gates,
    generate_cutting_experiments,
    reconstruct_expectation_values,
)

from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

Paso 1: Asignar entradas clásicas a un problema cuántico

Implementaremos nuestro patrón de Qiskit utilizando los cuatro pasos descritos en la documentación. En este caso, simularemos valores esperados en un circuito de cierta profundidad cortando gates que resultan en swap gates y ejecutando subexperimentos en circuitos de menor profundidad. El corte de gates es relevante para los Pasos 2 (optimizar el circuito para la ejecución cuántica descomponiendo gates distantes) y 4 (post-procesamiento para reconstruir valores esperados en el circuito original). En el primer paso, generaremos un circuito a partir de la biblioteca de circuitos de Qiskit y definiremos algunos observables.

• Entrada: Parámetros clásicos para definir un circuito
• Salida: Circuito abstracto y observables

circuit = EfficientSU2(num_qubits=4, entanglement="circular").decompose()
circuit.assign_parameters([0.4] * len(circuit.parameters), inplace=True)
observables = PauliList(["ZZII", "IZZI", "IIZZ", "XIXI", "ZIZZ", "IXIX"])
circuit.draw("mpl", scale=0.8, style="iqp")

Paso 2: Optimizar el problema para la ejecución en hardware cuántico

• Entrada: Circuito abstracto y observables
• Salida: Circuito objetivo y observables producidos al cortar gates distantes para reducir la profundidad del circuito transpilado

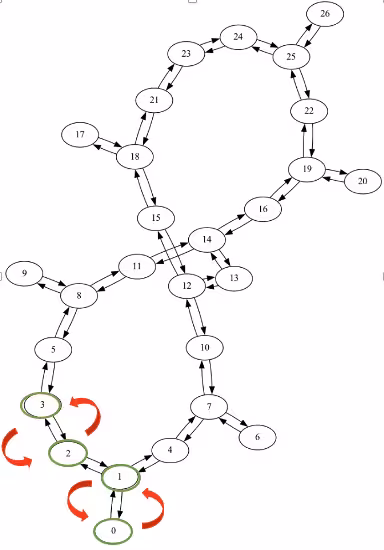

Elegimos un layout inicial que requiere dos swaps para ejecutar los gates entre los qubits 3 y 0 y otros dos swaps para devolver los qubits a sus posiciones iniciales. Elegimos optimization_level=3, que es el nivel más alto de optimización disponible con un gestor de pases preconfigurado.

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, min_num_qubits=circuit.num_qubits, simulator=False
)

pm = generate_preset_pass_manager(
    optimization_level=3, initial_layout=[0, 1, 2, 3], backend=backend
)
transpiled_qc = pm.run(circuit)

print(f"Transpiled circuit depth: {transpiled_qc.depth()}")
transpiled_qc.draw("mpl", scale=0.4, idle_wires=False, style="iqp", fold=-1)

Transpiled circuit depth: 103

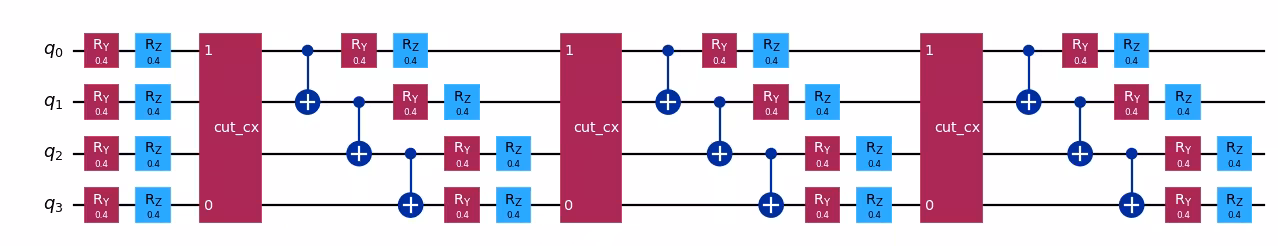

Encontrar y cortar los gates distantes: Reemplazaremos los gates distantes (gates que conectan qubits no locales, 0 y 3) con objetos TwoQubitQPDGate especificando sus índices. cut_gates reemplazará los gates en los índices especificados con objetos TwoQubitQPDGate y también devolverá una lista de instancias QPDBasis -- una por cada descomposición de gate. El objeto QPDBasis contiene información sobre cómo descomponer los gates cortados en operaciones de un solo qubit.

# Find the indices of the distant gates
cut_indices = [
    i
    for i, instruction in enumerate(circuit.data)
    if {circuit.find_bit(q)[0] for q in instruction.qubits} == {0, 3}
]

# Decompose distant CNOTs into TwoQubitQPDGate instances
qpd_circuit, bases = cut_gates(circuit, cut_indices)

qpd_circuit.draw("mpl", scale=0.8)

Generar los subexperimentos para ejecutar en el backend: generate_cutting_experiments acepta un circuito que contiene instancias de TwoQubitQPDGate y observables como una PauliList.

Para simular el valor esperado del circuito de tamaño completo, se generan muchos subexperimentos a partir de la distribución conjunta de cuasi-probabilidades de los gates descompuestos y luego se ejecutan en uno o más backends. El número de muestras tomadas de la distribución se controla mediante num_samples, y se proporciona un coeficiente combinado para cada muestra única. Para más información sobre cómo se calculan los coeficientes, consulta el material explicativo.

# Generate the subexperiments and sampling coefficients
subexperiments, coefficients = generate_cutting_experiments(
    circuits=qpd_circuit, observables=observables, num_samples=np.inf
)

A modo de comparación, observamos que los subexperimentos QPD serán menos profundos después de cortar los gates distantes: A continuación se muestra un ejemplo de un subexperimento elegido arbitrariamente, generado a partir del circuito QPD. Su profundidad se ha reducido en más de la mitad. Muchos de estos subexperimentos probabilísticos deben generarse y evaluarse para reconstruir un valor esperado del circuito de mayor profundidad.

# Transpile the decomposed circuit to the same layout
transpiled_qpd_circuit = pm.run(subexperiments[100])

print(f"Original circuit depth after transpile: {transpiled_qc.depth()}")
print(
    f"QPD subexperiment depth after transpile: {transpiled_qpd_circuit.depth()}"
)
transpiled_qpd_circuit.draw(
    "mpl", scale=0.6, style="iqp", idle_wires=False, fold=-1
)

Original circuit depth after transpile: 103
QPD subexperiment depth after transpile: 46

Por otro lado, el corte genera la necesidad de un muestreo adicional. Aquí cortamos tres gates CNOT, lo que resulta en una sobrecarga de muestreo de $9^3$. Para más información sobre la sobrecarga de muestreo incurrida por el corte de circuitos, consulta la documentación del Circuit Knitting Toolbox.

print(f"Sampling overhead: {np.prod([basis.overhead for basis in bases])}")

Sampling overhead: 729.0

Paso 3: Ejecutar utilizando primitivas de Qiskit

Ejecuta los circuitos objetivo ("subexperimentos") con la primitiva Sampler.

• Entrada: Circuitos objetivo
• Salida: Distribuciones de cuasi-probabilidades

# Transpile the subexperiments to the backend's instruction set architecture (ISA)
isa_subexperiments = pm.run(subexperiments)

# Set up the Qiskit Runtime Sampler primitive.  For a fake backend, this will use a local simulator.
sampler = SamplerV2(backend)

# Submit the subexperiments
job = sampler.run(isa_subexperiments)

# Retrieve the results
results = job.result()

print(job.job_id())

czypg1r6rr3g008mgp6g

Paso 4: Post-procesar y devolver el resultado en el formato clásico deseado

Utiliza los resultados de los subexperimentos, los subobservables y los coeficientes de muestreo para reconstruir el valor esperado del circuito original.

Entrada: Distribuciones de cuasi-probabilidades Salida: Valores esperados reconstruidos

reconstructed_expvals = reconstruct_expectation_values(
    results,
    coefficients,
    observables,
)
# Reconstruct final expectation value
final_expval = np.dot(reconstructed_expvals, [1] * len(observables))
print("Final reconstructed expectation value")
print(final_expval)

Final reconstructed expectation value
1.0751342773437473

ideal_expvals = [
    Statevector(circuit).expectation_value(SparsePauliOp(observable))
    for observable in observables
]
print("Ideal expectation value")
print(np.dot(ideal_expvals, [1] * len(observables)).real)

Ideal expectation value
1.2283177520039992
